Пилотные гидролинии (9) <MT> — HITACHI CHR70

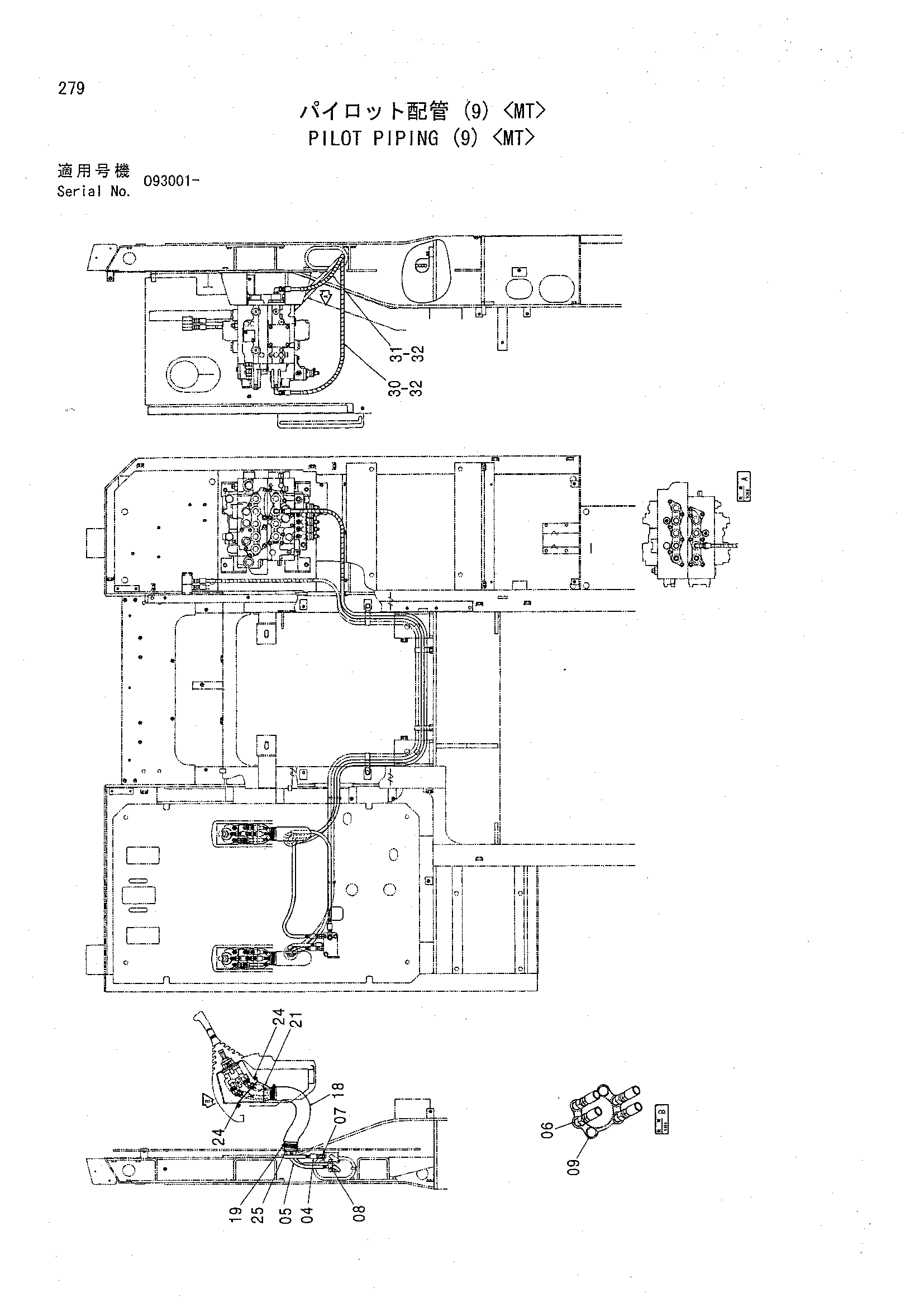

Заводская схема «Пилотные гидролинии (9) <MT>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4333395 | Шланг (P3) | 1 |
| 05 | 4333580 | Шланг (T6) | 1 |
| 06 | 4286916 | Угловой штуцер | 4 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4261938 | Фильтр | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4154671 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4093624 | Пробка | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4351175 | Шланг | 1 |
| 19 | 4351774 | Хомут провод | 1 |
| 21 | 3072745 | Крышка | 1 |
| 24 | J460620 | Винт с шайбой | 2 |
| 25 | 3079728 | Втулка | 1 |
| 30 | 4437979 | Шланг (7) | 1 |
| 31 | 4437980 | Шланг (8) | 1 |
| 32 | 4133527 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
