Радиатор — HITACHI CHR70

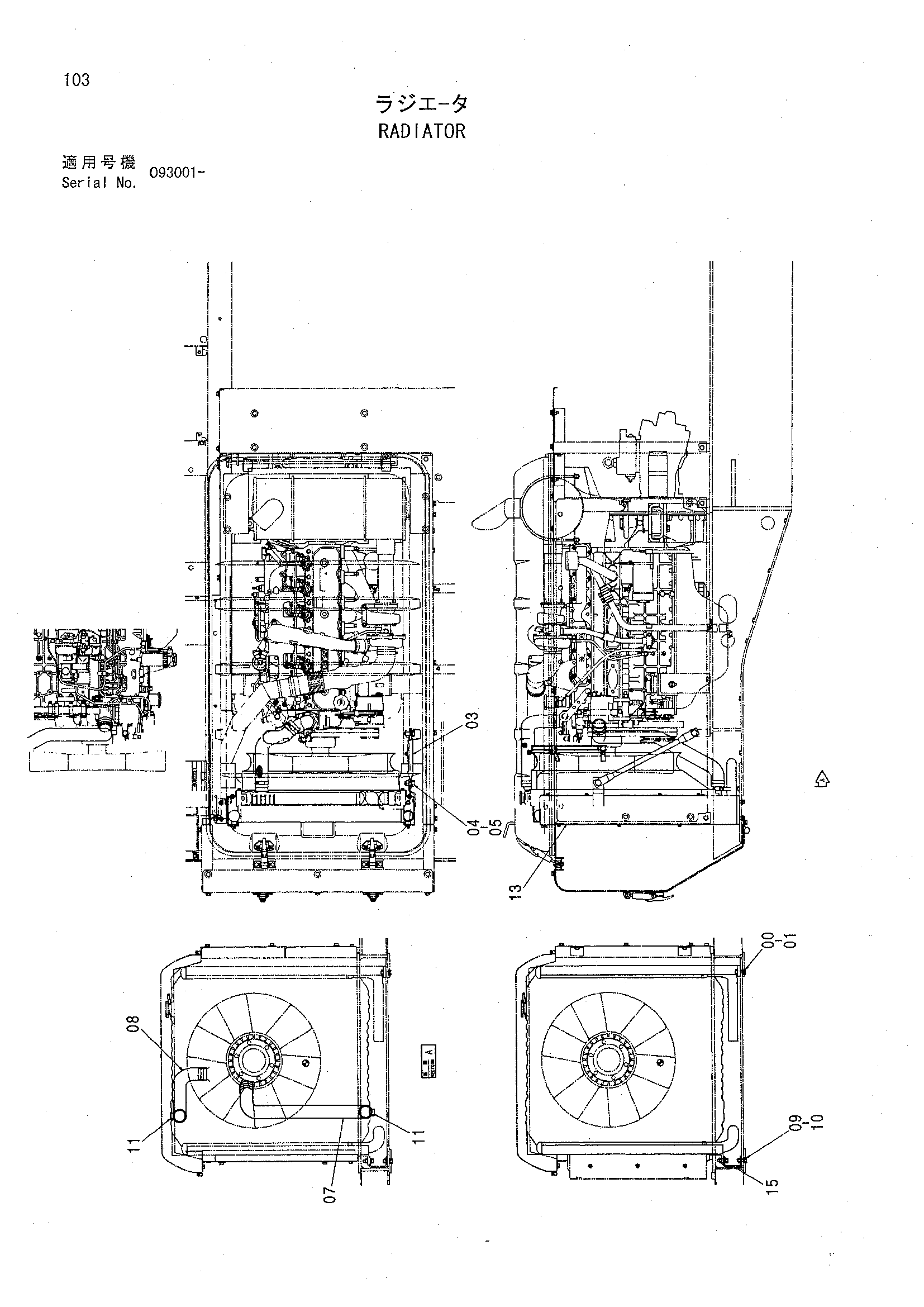

Заводская схема «Радиатор» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J222012 | Шайба | 4 |
| 01 | J011240 | Болт с шайбой | 4 |
| 01 | J271240 замена: J901240 | Болт с шайбой | 4 |
| 01 | J271240 замена: J222012 | Болт с шайбой | 4 |
| 03 | 4248560 | Стойка | 1 |
| 04 | A590916 | Пружинная шайба | 2 |
| 05 | J901635 | Болт | 2 |
| 07 | 3072426 | Водяной шланг | 1 |
| 08 | 3068554 | Водяной шланг | 1 |
| 09 | J021235 | Болт с шайбой | 2 |
| 09 | J271235 замена: J901235 | Болт с шайбой | 2 |
| 09 | J271235 замена: J222012 | Болт с шайбой | 2 |
| 10 | J950012 | Гайка | 2 |
| 11 | 4357297 | Хомут шланга | 4 |
| 13 | 4358196 | Радиатор в сборе | 1 |
| 15 | 4401795 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
