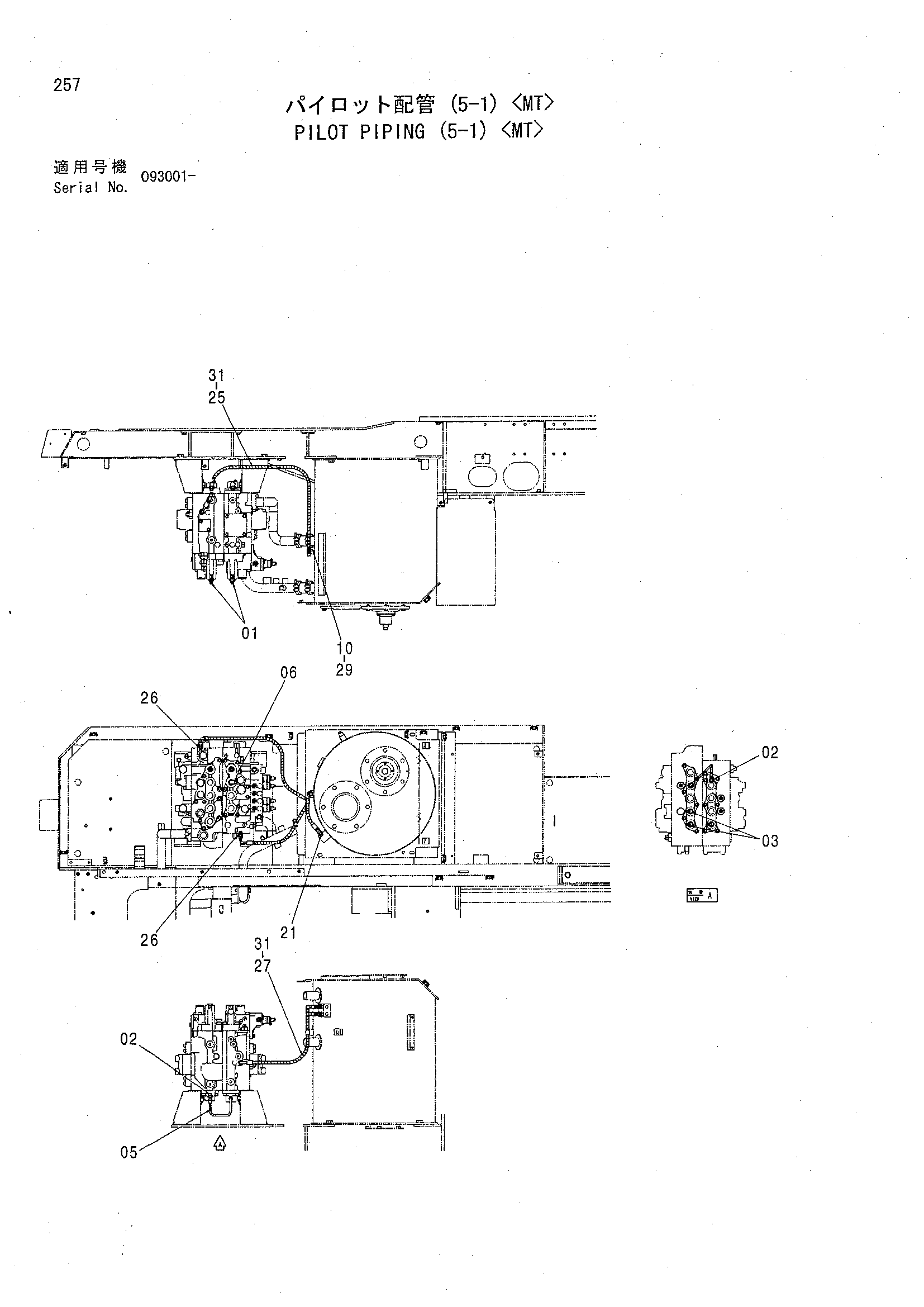

Пилотные гидролинии (5-1) <MT> — HITACHI CHR70
Заводская схема «Пилотные гидролинии (5-1) <MT>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4202422 | Адаптер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4255305 | Штуцер трубки | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4190244 | Угловой штуцер | 3 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4351261 | Трубка | 1 |
| 06 | 4208913 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | J011020 | Болт с шайбой | 1 |
| 10 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 10 | J271020 замена: J222010 | Болт с шайбой | 1 |
| 17 | 4055312 | Ленточный зажим | 12 |
| 21 | 4255792 | Адаптер | 2 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4361042 | Шланг (C2) | 1 |
| 26 | 4200465 | Адаптер | 2 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4440104 | Шланг (C1) | 1 |
| 29 | 4190292 | Зажим | 1 |
| 31 | 4327293 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
