Основные гидролинии (2) [без отвал] <70> — HITACHI CHR70
Заводская схема «Основные гидролинии (2) [без отвал] <70>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.

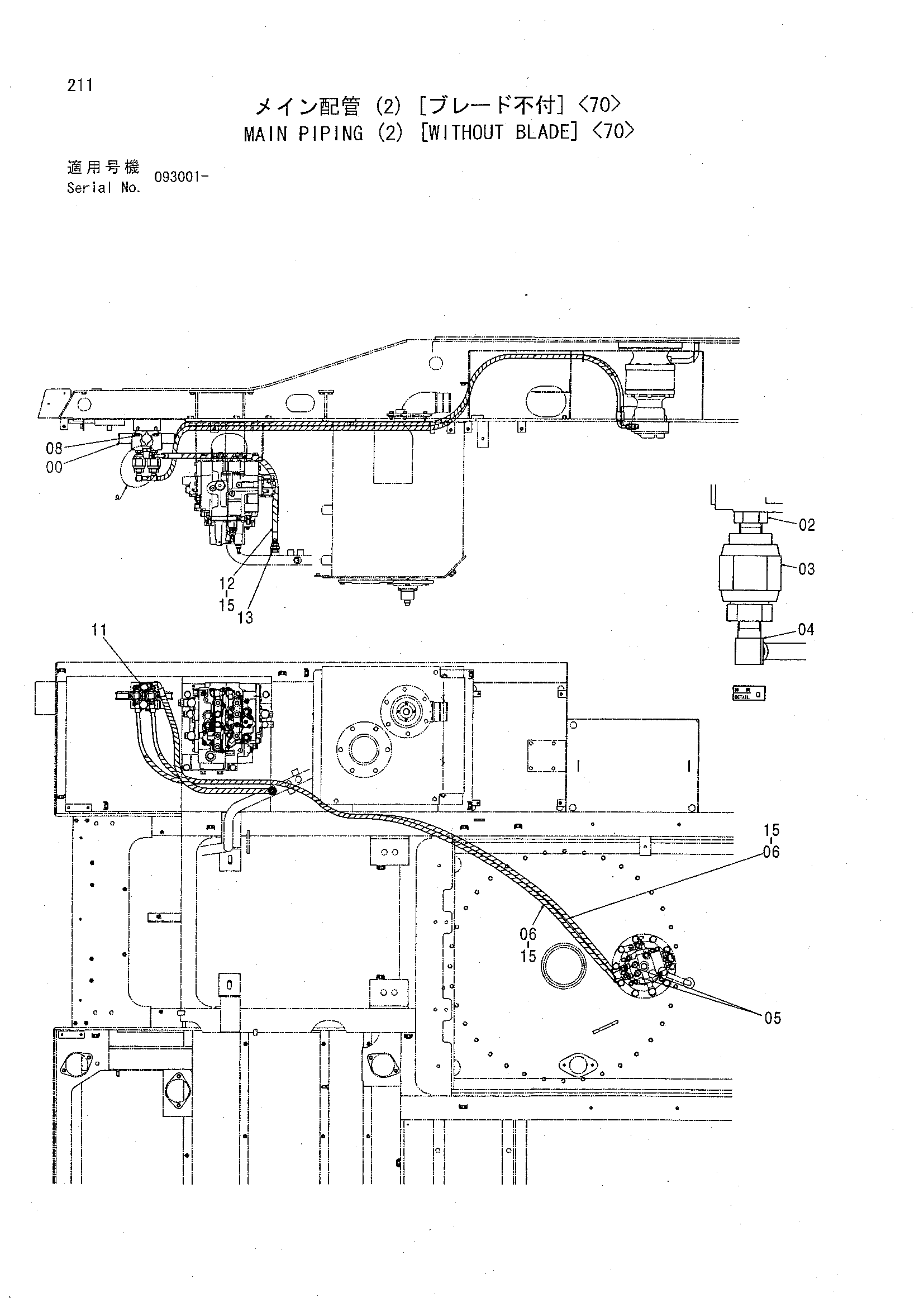

![Схема Основные гидролинии (2) [без отвал] <70> HITACHI CHR70](/catalog-drawings/67/67f6ae11-b29a-4472-9a8c-504642a09760.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4286986 | Гидрораспределитель | 1 |
| 02 | 4217207 | Адаптер | 2 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4146466 | Клапан словретур | 2 |
| 04 | 4207744 | Угловой штуцер | 2 |
| 05 | 4200469 | Адаптер | 2 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4375555 | Шланг | 2 |
| 08 | J021035 | Болт с шайбой | 3 |
| 08 | J271035 замена: J901035 | Болт с шайбой | 3 |
| 08 | J271035 замена: J222010 | Болт с шайбой | 3 |
| 11 | 4353073 | Угловой штуцер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4217383 | Шланг | 1 |
| 13 | 4279302 | Адаптер | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4327294 | Защитный кожух | 15 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
