Кондиционер (4) <70> — HITACHI CHR70

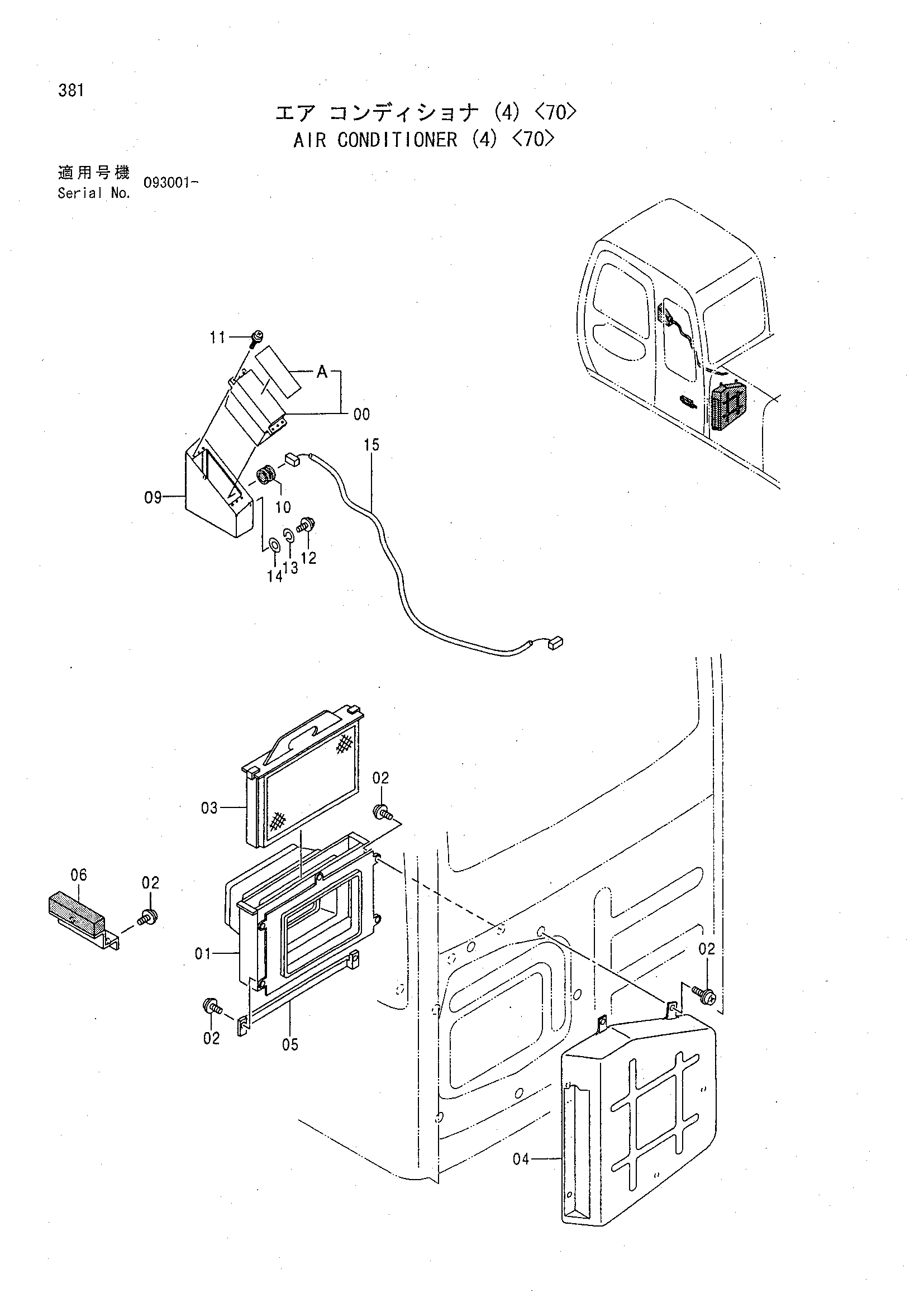

Заводская схема «Кондиционер (4) <70>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4383383 | Контролер | 1 |
| 00A | 4388121 | Панель | 1 |
| 01 | 4350238 | Воздуховод | 1 |
| 02 | J460616 | Винт с шайбой | 13 |
| 03 | 4350249 | Фильтр | 1 |
| 04 | 4350234 | Воздуховод | 1 |
| 05 | 3074721 | Кронштейн | 1 |
| 06 | 8064900 | Кронштейн | 1 |
| 09 | 7033320 | Крышка | 1 |
| 10 | 4159363 | Резиновая втулка | 1 |
| 11 | J680514 | Винт с шайбой | 4 |
| 12 | J900816 | Болт | 2 |
| 13 | A590908 | Пружинная шайба | 2 |
| 14 | A590108 | Плоская шайба | 2 |
| 15 | 4385341 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
