Сосуд (полный гате) — HITACHI CHR70

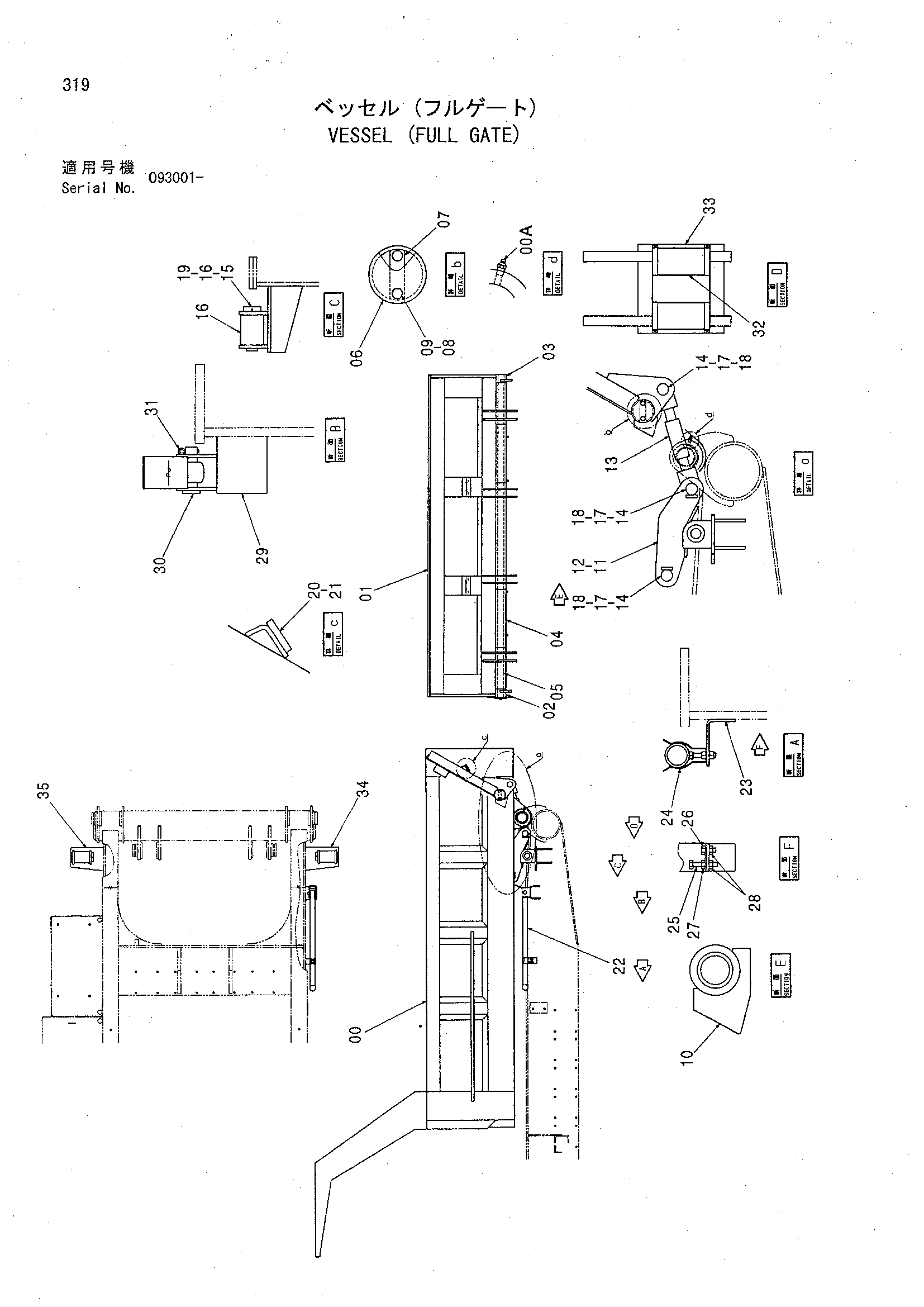

Заводская схема «Сосуд (полный гате)» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-33 | 4437520 | Короб | 1 |
| 00 | 4481454 | Корпус | 1 |
| 00A | J75481 | Пресс-маслёнка | 2 |
| 01 | 4481455 | Гате | 1 |
| 02 | 4481456 | Левый кронштейн | 1 |
| 03 | 4481457 | Правый кронштейн | 1 |
| 04 | 4481458 | Петля | 2 |
| 05 | 4481459 | Вал | 1 |
| 06 | 4481460 | Крышка | 2 |
| 07 | 4481461 | Ограничитель | 2 |
| 08 | J900830 | Болт | 4 |
| 09 | A590908 | Пружинная шайба | 4 |
| 10 | 4481464 | Кронштейн | 4 |
| 11 | 4481465 | Ринк (правый) | 1 |
| 12 | 4481466 | Ринк (левый) | 1 |
| 13 | 4481467 | Шток | 2 |
| 14 | 4481468 | Палец | 6 |
| 15 | 4481469 | Палец | 2 |
| 16 | 4481470 | Бобышка | 2 |
| 17 | 4146061 | Пресс-маслёнка | 8 |
| 18 | A766063 | Шплинт | 6 |
| 19 | A766080 | Шплинт | 2 |
| 20 | 4481474 | Резиновая подушка | 2 |
| 21 | M470825 | Винт | 4 |
| 22 | 4481497 | Штанга | 1 |
| 23 | 4481498 | Держатель | 1 |
| 24 | 4481499 | Стойка | 1 |
| 25 | 4282875 | Болт | 1 |
| 26 | J900616 | Болт | 1 |
| 27 | M500605 | Гайка | 1 |
| 28 | M500605 | Гайка | 2 |
| 29 | 4481504 | Кронштейн | 1 |
| 30 | 4481505 | Палец | 1 |
| 31 | A764025 | Шплинт | 1 |
| 32 | 4362025 | Втулка | 4 |
| 33 | 4065687 | Пылезащитное уплотнение | 4 |
| 34 | 7038741 | Левый кронштейн | 1 |
| 35 | 7038742 | Правый кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
