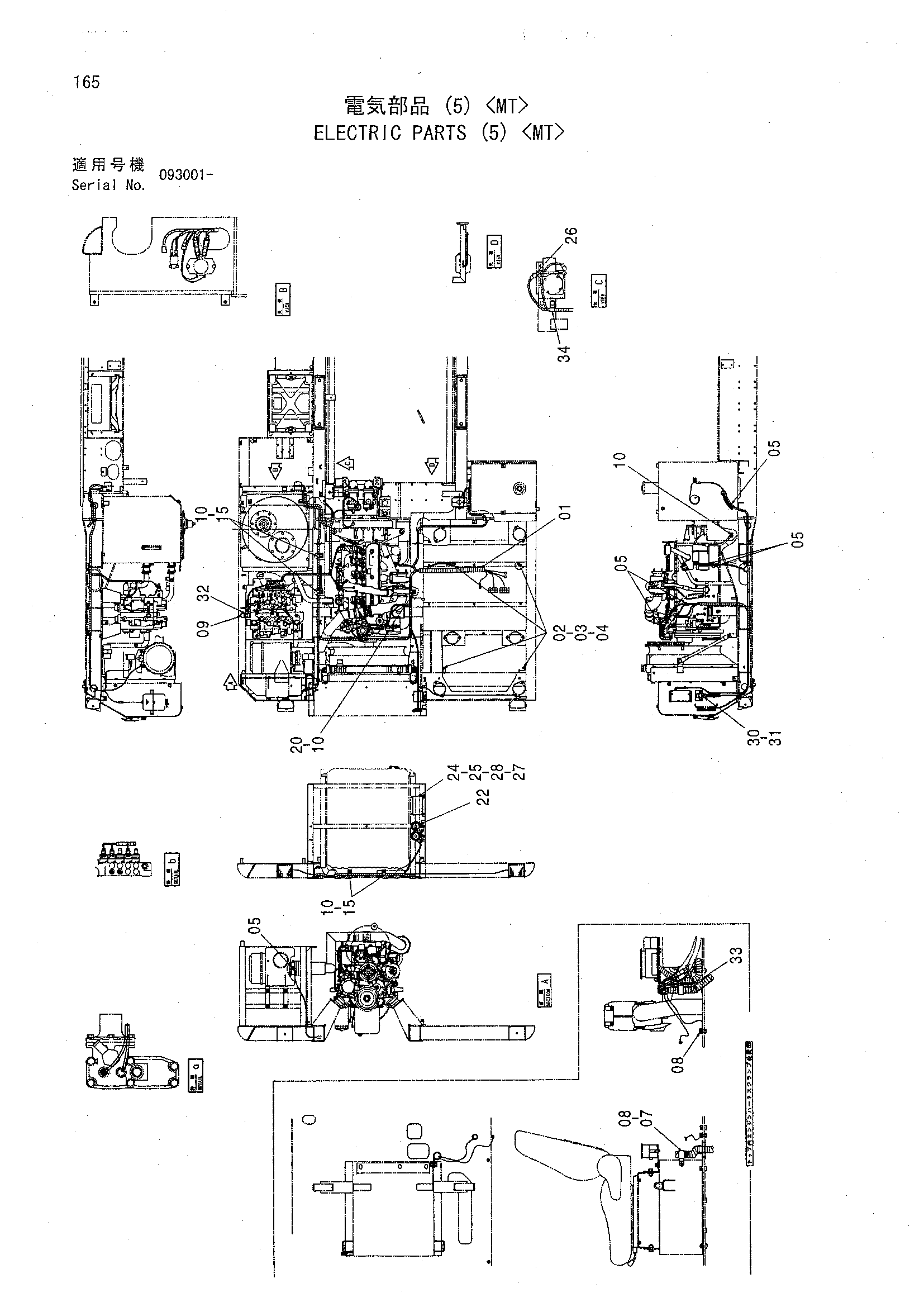

Электрооборудование (5) <MT> — HITACHI CHR70
Заводская схема «Электрооборудование (5) <MT>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 0003832 | Жгут проводов | 1 |
| 02 | J950010 | Гайка | 4 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | A590110 | Плоская шайба | 4 |
| 05 | 4055311 | Ленточный зажим | 8 |
| 07 | 4190264 | Зажим | 1 |
| 08 | J021025 | Болт с шайбой | 2 |
| 08 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 08 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 09 | 4207239 | Колпачок | 1 |
| 10 | J011020 | Болт с шайбой | 7 |
| 10 | J271020 замена: J901020 | Болт с шайбой | 7 |
| 10 | J271020 замена: J222010 | Болт с шайбой | 7 |
| 11 | 4190261 | Зажим | 1 |
| 15 | 4190273 | Зажим | 4 |
| 20 | 4190274 | Зажим | 1 |
| 22 | 9170745 | Звуковой сигнал | 1 |
| 24 | 4179752 | Зуммер | 1 |
| 25 | J900802 | Болт | 2 |
| 26 | 4257159 | Кронштейн | 1 |
| 27 | A590108 | Плоская шайба | 2 |
| 28 | A590908 | Пружинная шайба | 2 |
| 30 | 4279835 | Реле защитный | 1 |
| 31 | J010816 | Болт с шайбой | 2 |
| 31 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 31 | J260816 замена: A590108 | Болт с шайбой | 2 |
| 32 | 4055312 | Ленточный зажим | 1 |
| 33 | 4055312 | Ленточный зажим | 1 |
| 34 | 4190272 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
