Сосуд (SE) — HITACHI CHR70

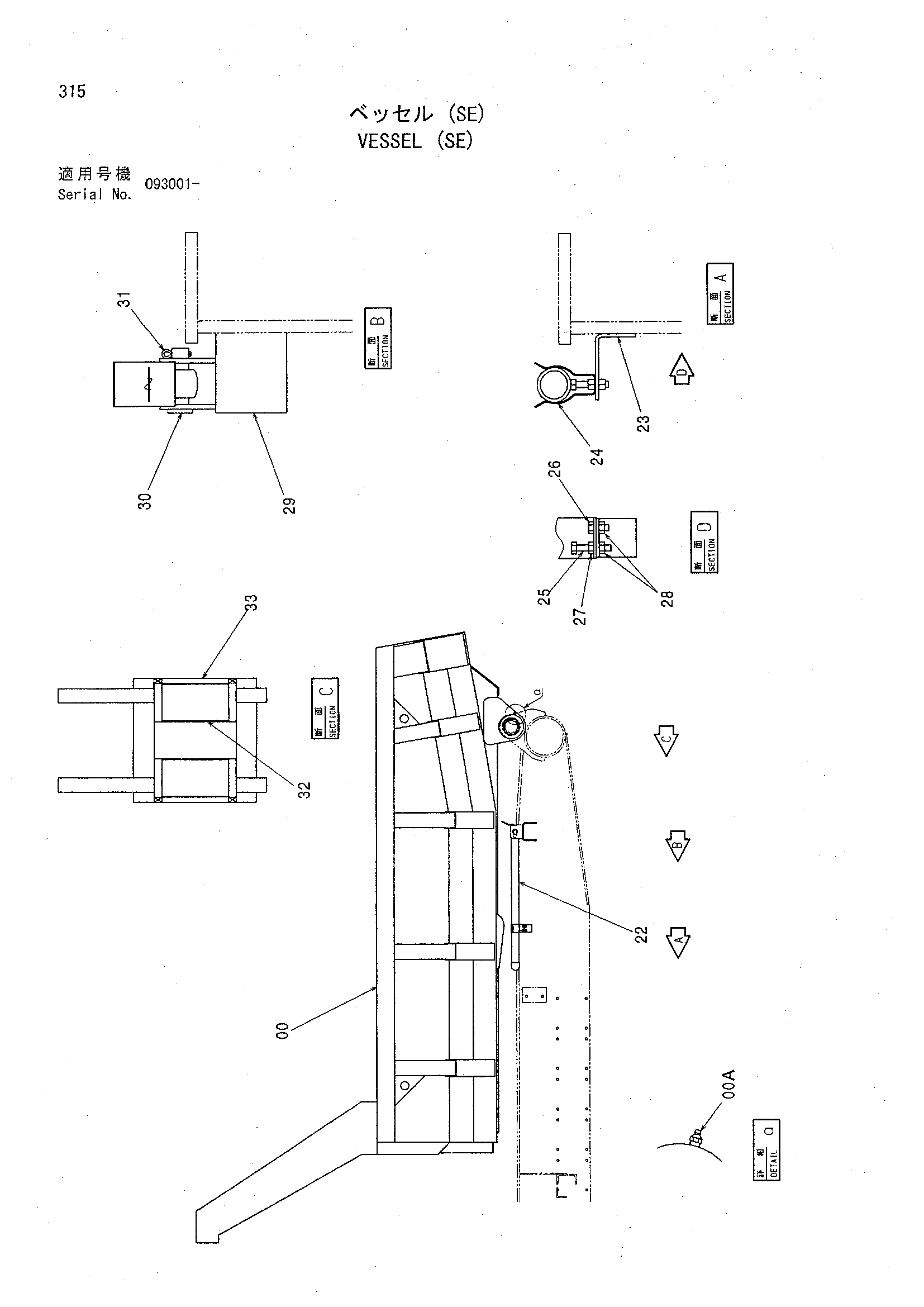

Заводская схема «Сосуд (SE)» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-31 | 4411648 | Короб | 1 |
| 00 | 4481495 | Корпус | 1 |
| 00A | J75481 | Пресс-маслёнка | 2 |
| 22 | 4481497 | Штанга | 1 |
| 23 | 4481498 | Держатель | 1 |
| 24 | 4481499 | Стойка | 1 |
| 25 | 4282875 | Болт | 1 |
| 26 | J900616 | Болт | 1 |
| 27 | M500605 | Гайка | 1 |
| 28 | M500605 | Гайка | 2 |
| 29 | 4481504 | Кронштейн | 1 |
| 30 | 4481505 | Палец | 1 |
| 31 | A764025 | Шплинт | 1 |
| 32 | 4362025 | Втулка | 4 |
| 33 | 4065687 | Пылезащитное уплотнение | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
