Нижняя защита <70> — HITACHI CHR70

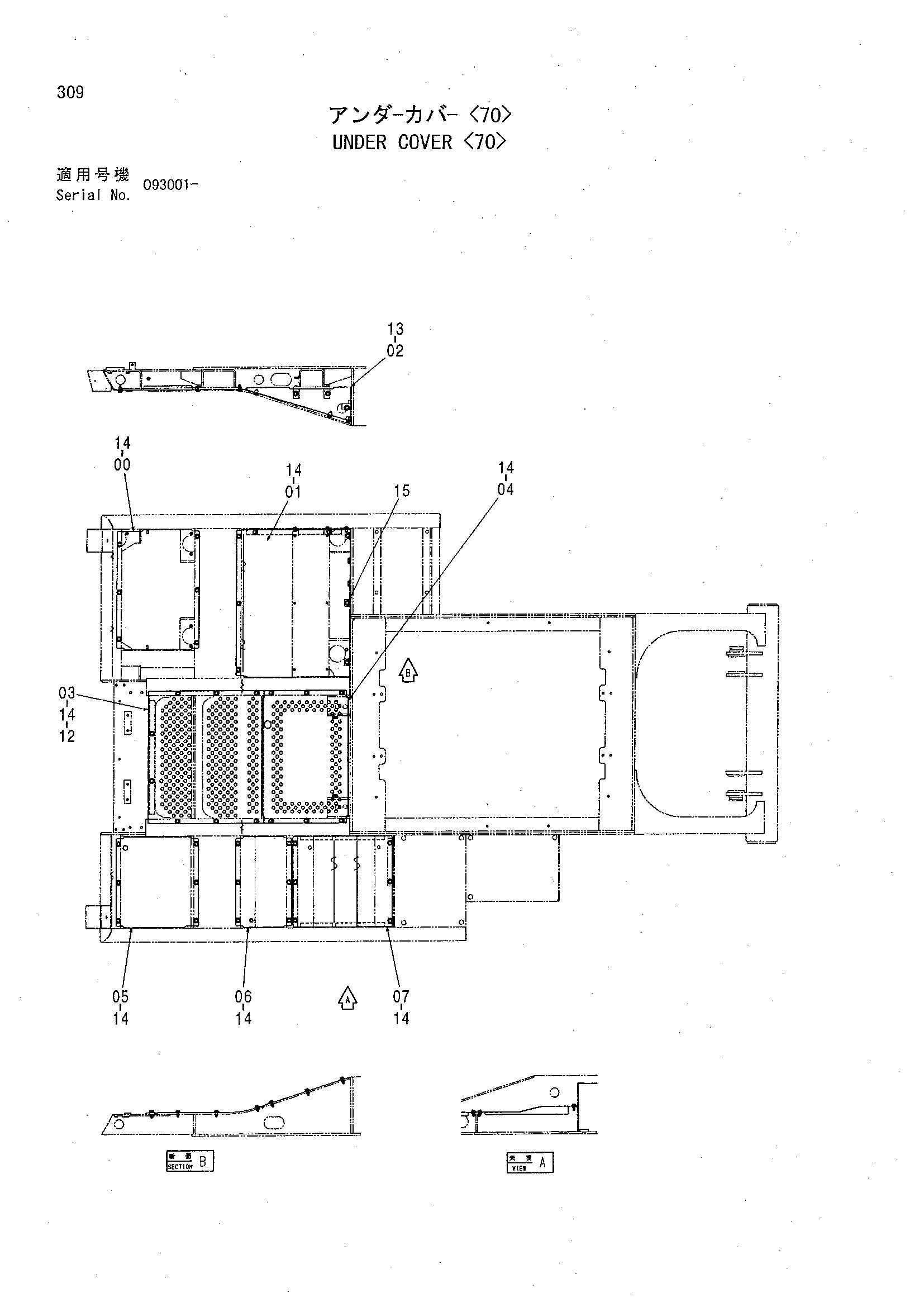

Заводская схема «Нижняя защита <70>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3082436 | Крышка | 1 |
| 01 | 3084499 | Крышка | 1 |
| 02 | 8074751 | Крышка | 1 |
| 03 | 8074750 | Крышка | 1 |
| 04 | 3084498 | Крышка | 1 |
| 05 | 3082442 | Крышка | 1 |
| 06 | 3082443 | Крышка | 1 |
| 07 | 7035807 | Крышка | 1 |
| 12 | J031040 | Болт с шайбой | 2 |
| 12 | J281040 замена: J901040 | Болт с шайбой | 2 |
| 12 | J281040 замена: 4486055 | Болт с шайбой | 2 |
| 13 | J031030 | Болт с шайбой | 5 |
| 13 | J281030 замена: J901030 | Болт с шайбой | 5 |
| 13 | J281030 замена: 4486055 | Болт с шайбой | 5 |
| 14 | J031035 | Болт с шайбой | 39 |
| 14 | J281035 замена: J901035 | Болт с шайбой | 39 |
| 14 | J281035 замена: 4486055 | Болт с шайбой | 39 |
| 15 | J031030 | Болт с шайбой | 3 |
| 15 | J281030 замена: J901030 | Болт с шайбой | 3 |
| 15 | J281030 замена: 4486055 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
