Электрооборудование (9-1) <70> — HITACHI CHR70

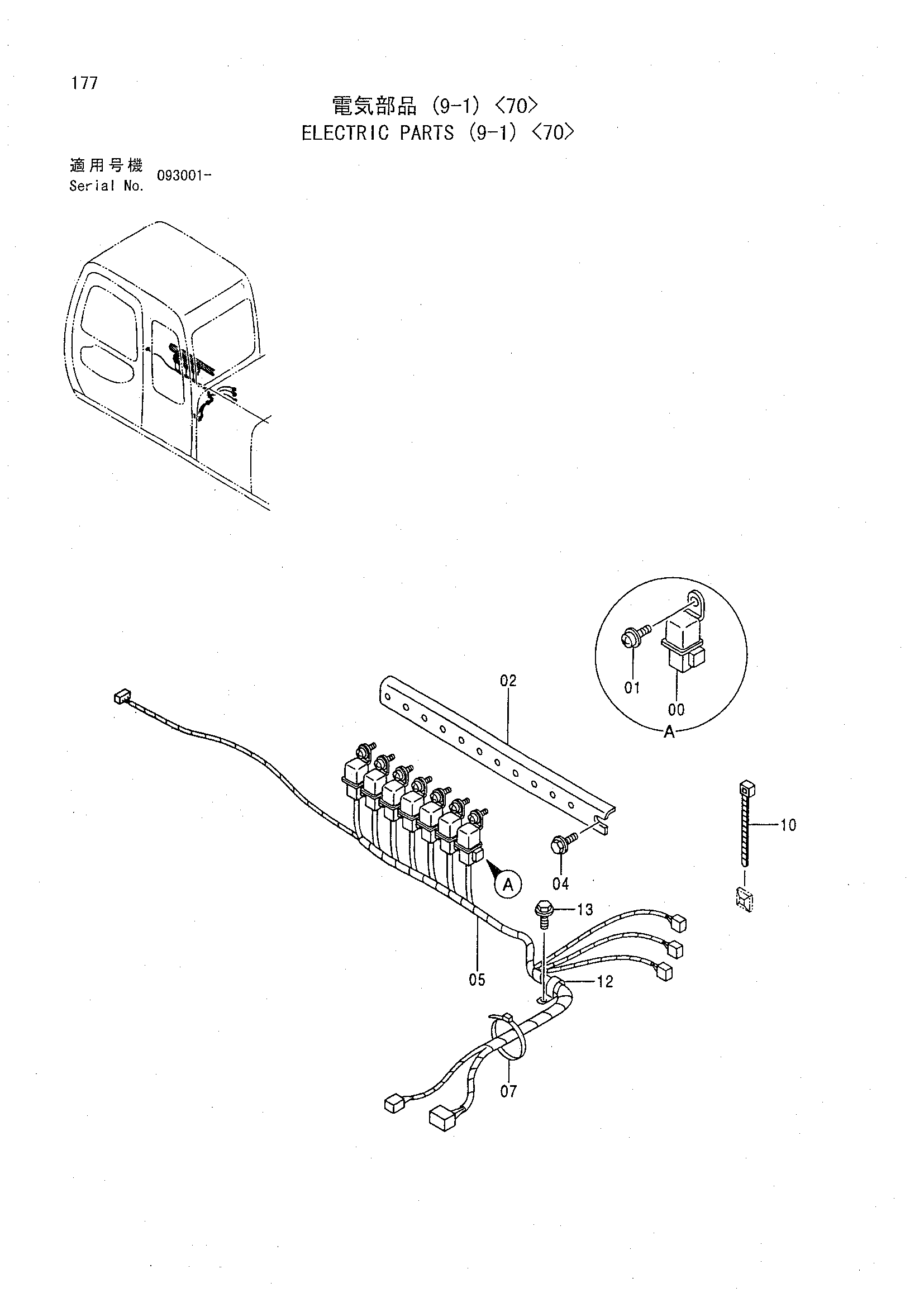

Заводская схема «Электрооборудование (9-1) <70>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4414207 | Реле | 7 |
| 01 | J460614 | Винт с шайбой | 7 |
| 02 | 8073968 | Кронштейн | 1 |
| 04 | J020816 | Болт с шайбой | 2 |
| 04 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 04 | J260816 замена: A590108 | Болт с шайбой | 2 |
| 05 | 1027000 | Жгут проводов | 1 |
| 07 | 4055312 | Ленточный зажим | 1 |
| 10 | 4289708 | Зажим | 5 |
| 12 | 4190263 | Зажим | 1 |
| 13 | J021025 | Болт с шайбой | 1 |
| 13 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 13 | J271025 замена: J222010 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
