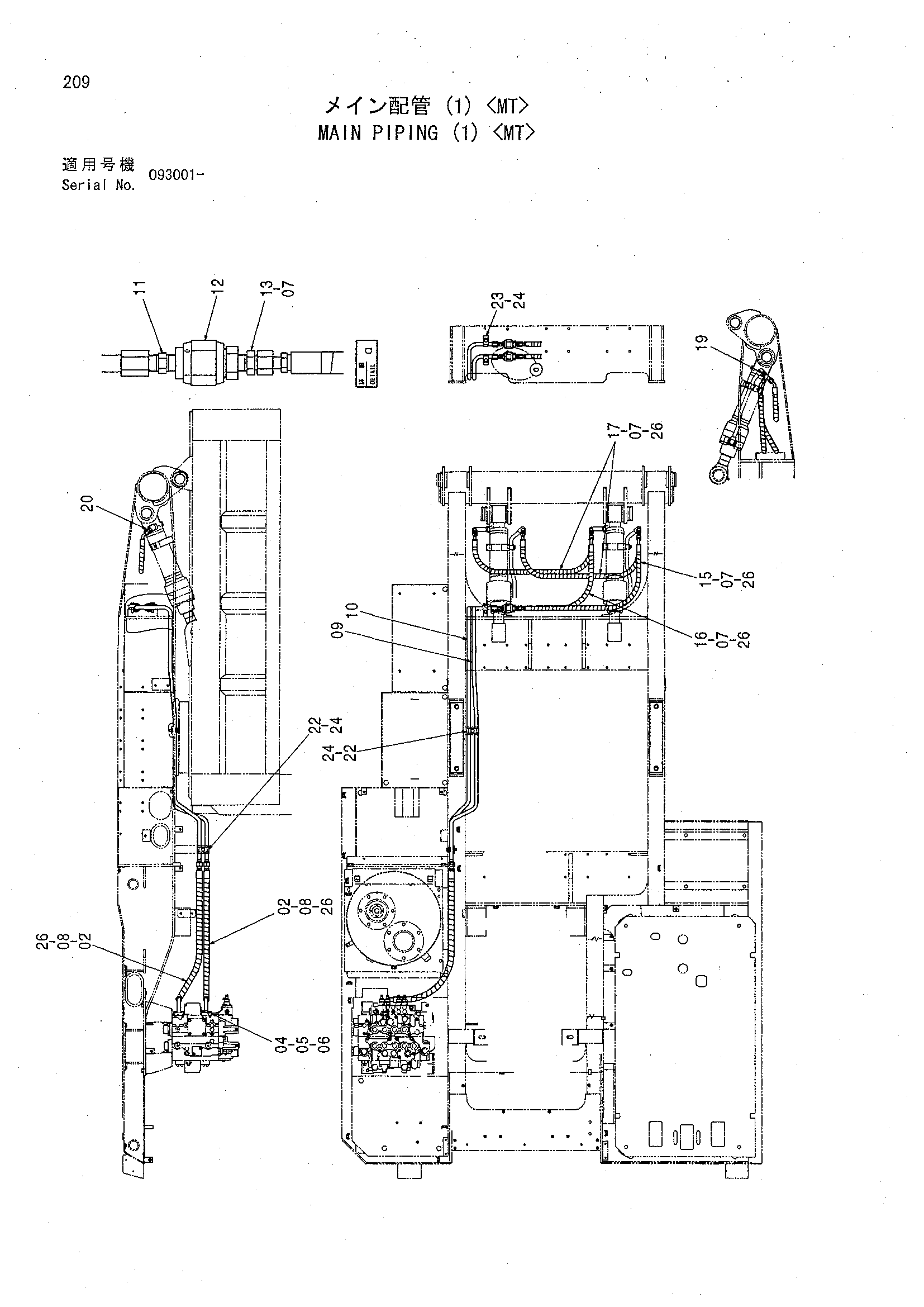

Основные гидролинии (1) <MT> — HITACHI CHR70
Заводская схема «Основные гидролинии (1) <MT>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4481168 | Шланг | 1 |
| 04 | 986910 | Разъёмный фланец | 4 |
| 05 | J781030 | Болт с внутренним шестигранником | 8 |
| 06 | 971489 | Уплотнительное кольцо | 2 |
| 07 | 4138938 | Уплотнительное кольцо | 8 |
| 08 | 4187308 | Уплотнительное кольцо | 2 |
| 09 | 8080296 | Трубка | 1 |
| 10 | 8080297 | Трубка | 1 |
| 11 | 94-1703 | Адаптер | 2 |
| 12 | 4146466 | Клапан словретур | 2 |
| 13 | 4210942 | Адаптер | 2 |
| 15 | 4311068 | Шланг | 1 |
| 16 | 4327466 | Шланг | 1 |
| 17 | 4438979 | Шланг | 2 |
| 19 | 4205383 | Тройник | 2 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4189602 | Адаптер | 2 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4189858 | Хомут трубки | 2 |
| 23 | 4190125 | Хомут трубки | 2 |
| 24 | J011255 | Болт с шайбой | 4 |
| 24 | J271255 замена: J901255 | Болт с шайбой | 4 |
| 24 | J271255 замена: J222012 | Болт с шайбой | 4 |
| 26 | 4327294 | Защитный кожух | 15 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
