Крышка (1) <MT> — HITACHI CHR70

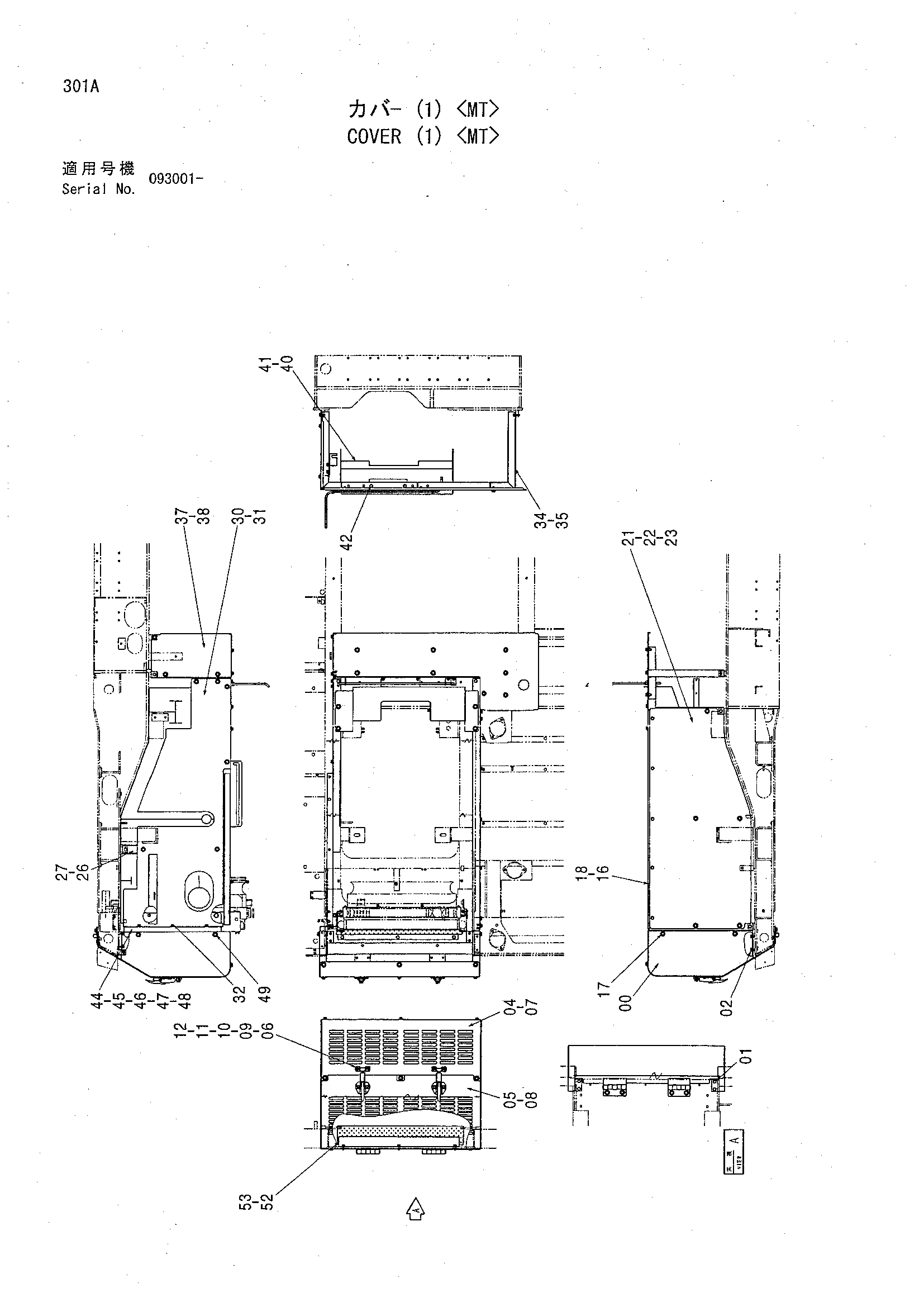

Заводская схема «Крышка (1) <MT>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7038500 | Опора | 1 |
| 01 | J021030 | Болт с шайбой | 4 |
| 01 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 01 | J271030 замена: J222010 | Болт с шайбой | 4 |
| 02 | J021020 | Болт с шайбой | 4 |
| 02 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 02 | J271020 замена: J222010 | Болт с шайбой | 4 |
| 04 | 7035805 | Крышка | 1 |
| 05 | 7035806 | Крышка | 1 |
| 06 | 4377569 | Защёлка | 2 |
| 06A | 3077613 | Защёлка | 1 |
| 06B | 3077611 | Анкхор | 1 |
| 07 | J031030 | Болт с шайбой | 6 |
| 07 | J281030 замена: J901030 | Болт с шайбой | 6 |
| 07 | J281030 замена: 4486055 | Болт с шайбой | 6 |
| 08 | J031045 | Болт с шайбой | 4 |
| 08 | J281045 замена: J901045 | Болт с шайбой | 4 |
| 08 | J281045 замена: 4486055 | Болт с шайбой | 4 |
| 09 | J010820 | Болт с шайбой | 4 |
| 09 | J260820 замена: J900820 | Болт с шайбой | 4 |
| 09 | J260820 замена: A590108 | Болт с шайбой | 4 |
| 10 | M430825 | Винт | 4 |
| 11 | A590908 | Пружинная шайба | 4 |
| 12 | A590108 | Плоская шайба | 4 |
| 16 | 8079923 | Опора | 1 |
| 17 | J031030 | Болт с шайбой | 2 |
| 17 | J281030 замена: J901030 | Болт с шайбой | 2 |
| 17 | J281030 замена: 4486055 | Болт с шайбой | 2 |
| 18 | J021035 | Болт с шайбой | 3 |
| 18 | J271035 замена: J901035 | Болт с шайбой | 3 |
| 18 | J271035 замена: J222010 | Болт с шайбой | 3 |
| 21 | 8080206 | Крышка | 1 |
| 22 | J021025 | Болт с шайбой | 5 |
| 22 | J271025 замена: J901025 | Болт с шайбой | 5 |
| 22 | J271025 замена: J222010 | Болт с шайбой | 5 |
| 23 | J031025 | Болт с шайбой | 5 |
| 23 | J281025 замена: J901025 | Болт с шайбой | 5 |
| 23 | J281025 замена: 4486055 | Болт с шайбой | 5 |
| 26 | 8074745 | Опора | 1 |
| 27 | J021030 | Болт с шайбой | 1 |
| 27 | J271030 замена: J901030 | Болт с шайбой | 1 |
| 27 | J271030 замена: J222010 | Болт с шайбой | 1 |
| 30 | 8080209 | Крышка | 1 |
| 31 | J031035 | Болт с шайбой | 4 |
| 31 | J281035 замена: J901035 | Болт с шайбой | 4 |
| 31 | J281035 замена: 4486055 | Болт с шайбой | 4 |
| 32 | J031030 | Болт с шайбой | 3 |
| 32 | J281030 замена: J901030 | Болт с шайбой | 3 |
| 32 | J281030 замена: 4486055 | Болт с шайбой | 3 |
| 34 | 9190640 | Опора | 1 |
| 35 | J021035 | Болт с шайбой | 4 |
| 35 | J271035 замена: J901035 | Болт с шайбой | 4 |
| 35 | J271035 замена: J222010 | Болт с шайбой | 4 |
| 37 | 3089406 | Крышка | 1 |
| 38 | J031030 | Болт с шайбой | 11 |
| 38 | J281030 замена: J901030 | Болт с шайбой | 11 |
| 38 | J281030 замена: 4486055 | Болт с шайбой | 11 |
| 40 | 7034641 | Крышка | 1 |
| 41 | J031025 | Болт с шайбой | 4 |
| 41 | J281025 замена: J901025 | Болт с шайбой | 4 |
| 41 | J281025 замена: 4486055 | Болт с шайбой | 4 |
| 42 | J021030 | Болт с шайбой | 2 |
| 42 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 42 | J271030 замена: J222010 | Болт с шайбой | 2 |
| 44 | 8074748 | Крышка | 1 |
| 45 | J901630 | Болт | 1 |
| 46 | A590916 | Пружинная шайба | 1 |
| 47 | A590116 | Плоская шайба | 1 |
| 48 | J020820 | Болт с шайбой | 1 |
| 48 | J260820 замена: J900820 | Болт с шайбой | 1 |
| 48 | J260820 замена: A590108 | Болт с шайбой | 1 |
| 49 | J031030 | Болт с шайбой | 2 |
| 49 | J281030 замена: J901030 | Болт с шайбой | 2 |
| 49 | J281030 замена: 4486055 | Болт с шайбой | 2 |
| 52 | 8072296 | Крышка | 1 |
| 53 | J021030 | Болт с шайбой | 3 |
| 53 | J271030 замена: J901030 | Болт с шайбой | 3 |
| 53 | J271030 замена: J222010 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
