Пилотные гидролинии (7) <MT> — HITACHI CHR70

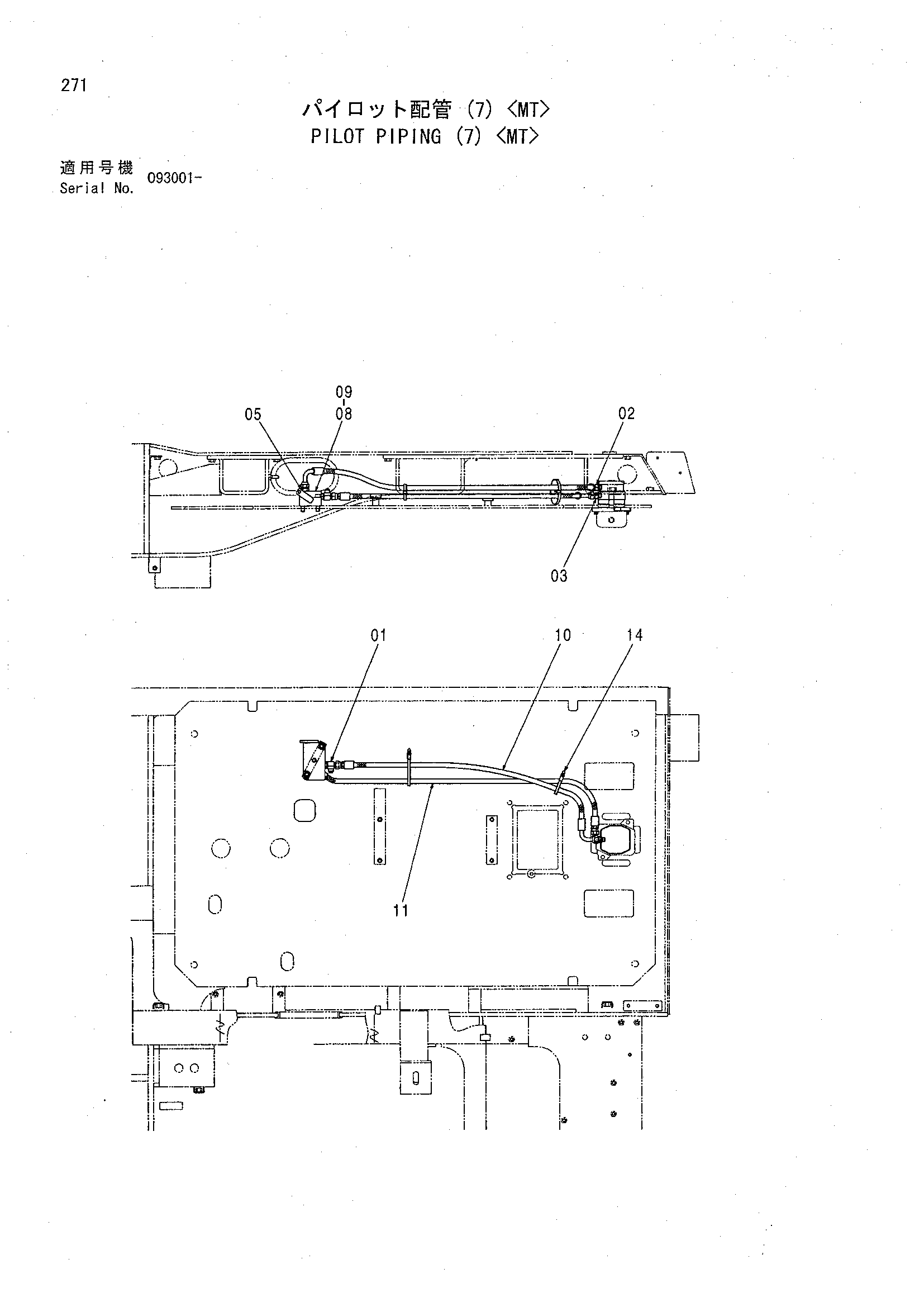

Заводская схема «Пилотные гидролинии (7) <MT>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4367031 | Фильтр | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A852123 | Адаптер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852323 | Угловой штуцер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852133 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4334827 | Запорный клапан | 1 |
| 09 | J781045 | Болт с внутренним шестигранником | 2 |
| 10 | 4346869 | Шланг | 1 |
| 11 | 4346008 | Нейлоновый шланг | 1 |
| 14 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
