Электрооборудование (8-2) <70> — HITACHI CHR70

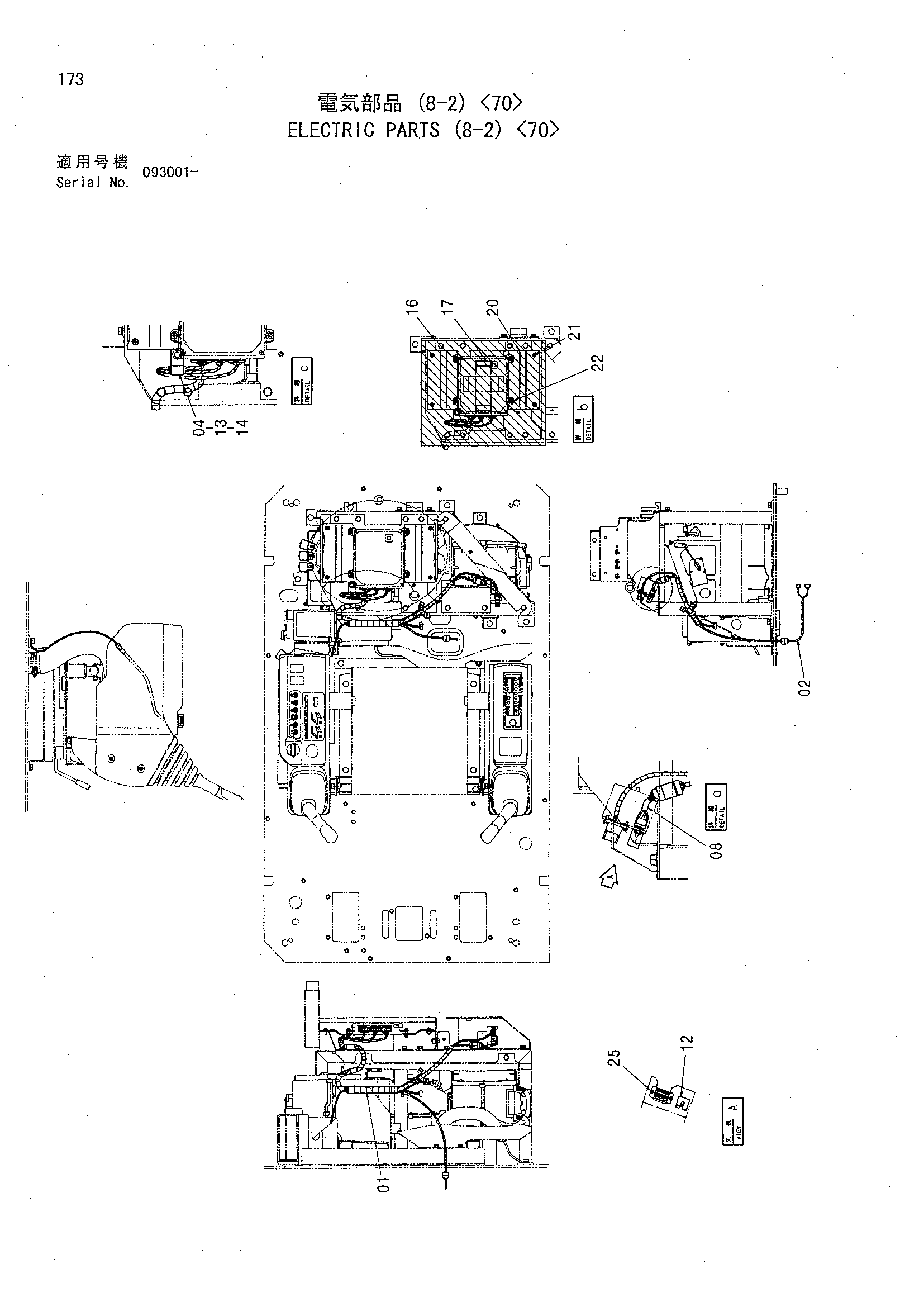

Заводская схема «Электрооборудование (8-2) <70>» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 1028836 | Жгут проводов | 1 |
| 02 | 4455108 | Жгут проводов | 1 |
| 04 | 4190275 | Зажим | 1 |
| 08 | 4359384 | Выключатель | 1 |
| 12 | 4367375 | Кронштейн | 1 |
| 13 | J260616 | Болт с шайбой | 1 |
| 14 | A590108 | Плоская шайба | 1 |
| 16 | 3075379 | Крышка | 1 |
| 17 | 4365396 | Лента | 4 |
| 20 | 9745785 | Кронштейн | 2 |
| 21 | J450616 | Винт с шайбой | 4 |
| 22 | J460625 | Винт с шайбой | 4 |
| 25 | J460310 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
