Кондиционер (2) — HITACHI CHR70

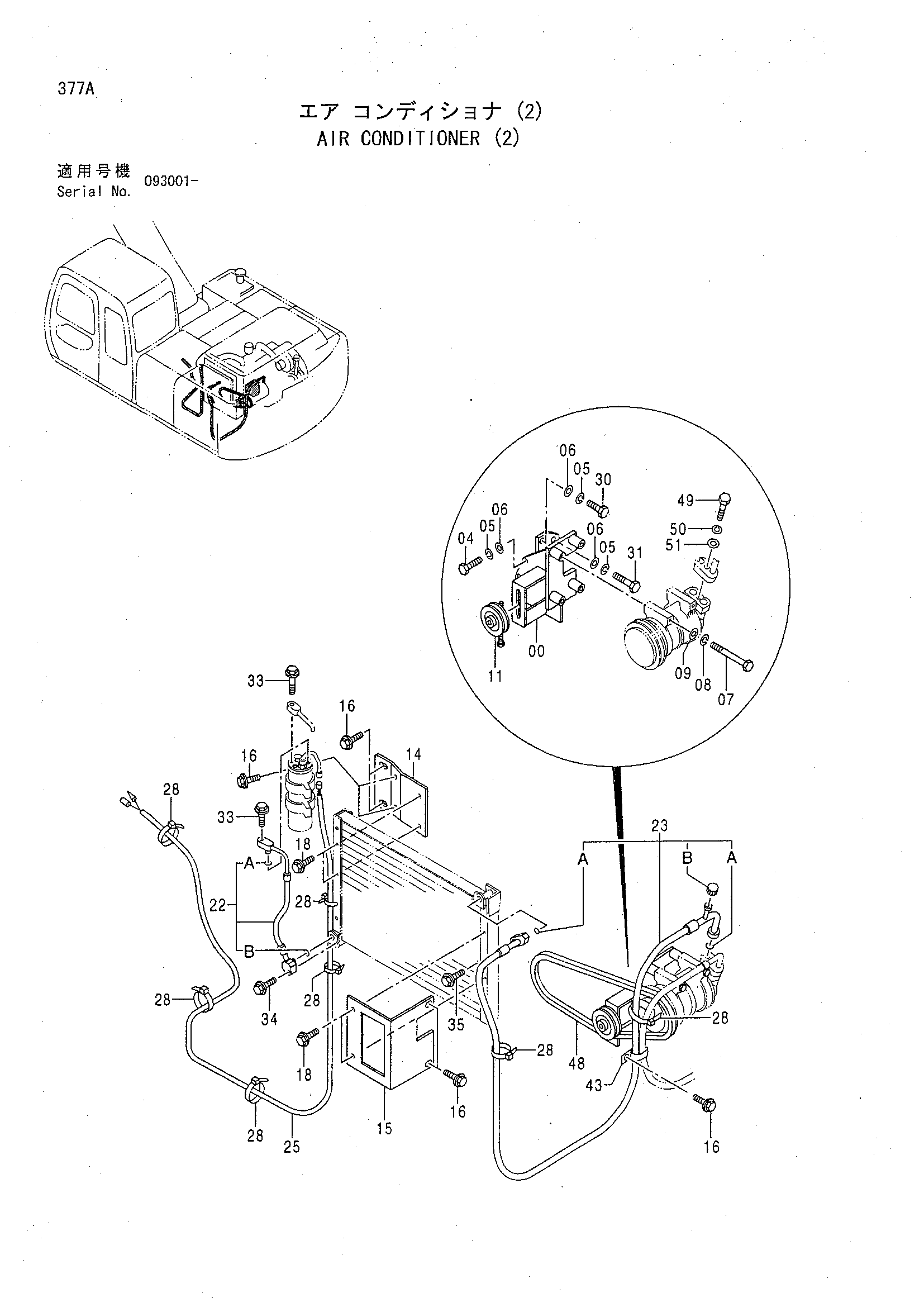

Заводская схема «Кондиционер (2)» для HITACHI CHR70. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7029749	Кронштейн	1
04	M111036 замена: J241035	Болт	2
04	J241035	Болт	2
05	A590910	Пружинная шайба	6
06	A590110	Плоская шайба	6
07	J900806	Болт	4
08	A590908	Пружинная шайба	4
09	A590108	Плоская шайба	4
11	4346770	Шкив	1
14	9748707	Кронштейн	1
15	8069848	Кронштейн	1
16	J020820	Болт с шайбой	7
16	J260820 замена: J900820	Болт с шайбой	7
16	J260820 замена: A590108	Болт с шайбой	7
18	J020850	Болт с шайбой	4
18	J260850 замена: J900850	Болт с шайбой	4
18	J260850 замена: A590108	Болт с шайбой	4
22	4347676	Шланг	1
22A	4370248	Уплотнительное кольцо	1
22B	4370246	Уплотнительное кольцо	1
23	4347677	Шланг	1
23A	4370246	Уплотнительное кольцо	2
23B	4370247	Колпачок	1
25	4346693	Жгут проводов	1
28	4055312	Ленточный зажим	13
30	M111028 замена: J241030	Болт	2
30	J241030	Болт	2
31	M111056 замена: J241055	Болт	2
31	J241055	Болт	2
33	J020630	Болт с шайбой	2
33	J260630 замена: J900630	Болт с шайбой	2
33	J260630 замена: A590106	Болт с шайбой	2
34	J020830	Болт с шайбой	1
34	J260830 замена: J900830	Болт с шайбой	1
34	J260830 замена: A590108	Болт с шайбой	1
35	J020825	Болт с шайбой	1
35	J260825 замена: J900825	Болт с шайбой	1
35	J260825 замена: A590108	Болт с шайбой	1
43	4190265	Зажим	1
48	4388139	Ремень V	1
49	M111040 замена: J241040	Болт	1
49	J241040	Болт	1
50	A590910	Пружинная шайба	1
51	A590110	Плоская шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CHR70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
