Поршневой насос — HITACHI CG15D

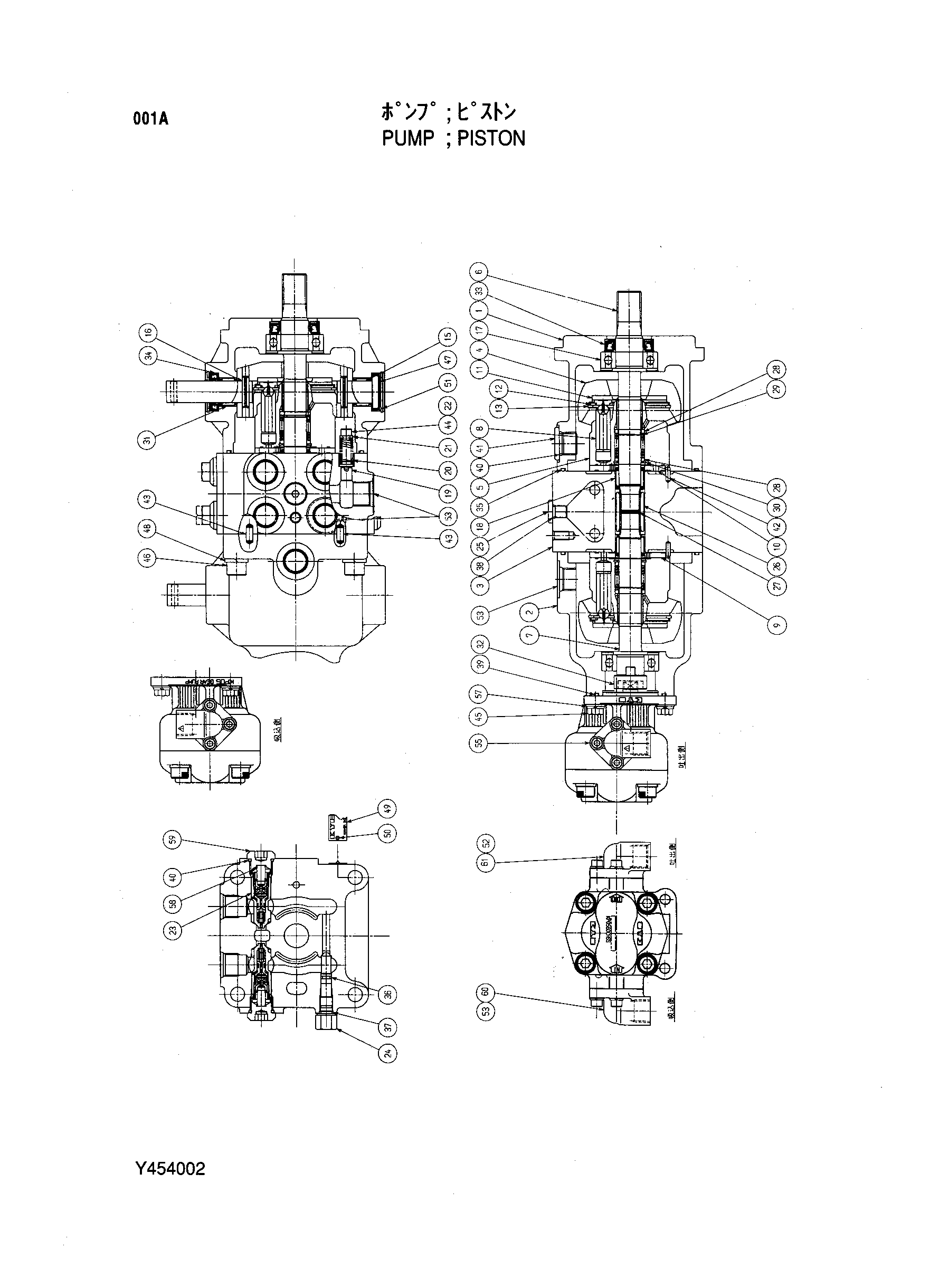

Заводская схема «Поршневой насос» для HITACHI CG15D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	Y454002	Поршневой насос	1
4	Y406992	Пластина	2
6	Y406993	Вал	1
7	Y406994	Вал	1
9	Y406997	Пластина клапан	1
10	Y406998	Пластина клапан	1
11	Y406999	Упорная пластина	2
13	Y407000	Стопорное кольцо	2
14	Y407001	Палец	2
15	Y407002	Труннион	2
16	0411621	Пружинный штифт	4
17	Y407003	Шариковый подшипник	2
18	0725207	Игольчатый подшипник	2
19	Y407004	Тарельчатый клапан	1
20	Y407005	Пружина	1
21	Y407006	Держатель	1
22	Y407007	Втулка	2
23	Y407008	Клапан	4
24	Y407009	Болт	2
25	0436608	Пробка	1
26	Y407010	Муфта	1
27	Y407011	Стопорное кольцо	1
31	Y407012	Игольчатый подшипник	4
32	Y407013	Муфта	1
33	Y407014	Масляное уплотнение	1
34	Y407015	Масляное уплотнение	2
35	A810120	Уплотнительное кольцо	2
36	4506407	Уплотнительное кольцо	2
37	4506320	Уплотнительное кольцо	2
38	957366	Уплотнительное кольцо	1
39	A810060	Уплотнительное кольцо	1
40	4506418	Уплотнительное кольцо	5
41	Y407016	Пробка	1
42	0396703	Палец	2
43	0396814	Палец	4
44	0224921	Болт с внутренним шестигранником	2
45	Y407017	Болт с шайбой	4
46	0144904	Болт с внутренним шестигранником	4
47	Y407018	Пробка	2
48	A590912	Пружинная шайба	4
51	446751	Стопорное кольцо	4
53	0224922	Пробка	7
55	Y407019	Шестерённый насос	1
57	Y407020	Шайба	4
58	Y407021	Пружина	4
59	Y407022	Пробка	4
60	Y407023	Угловой штуцер	1
60A	984338	Уплотнительное кольцо	1
61	Y407024	Угловой штуцер	1
61A	984338	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CG15D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
