Гидрораспределитель — HITACHI CG15D

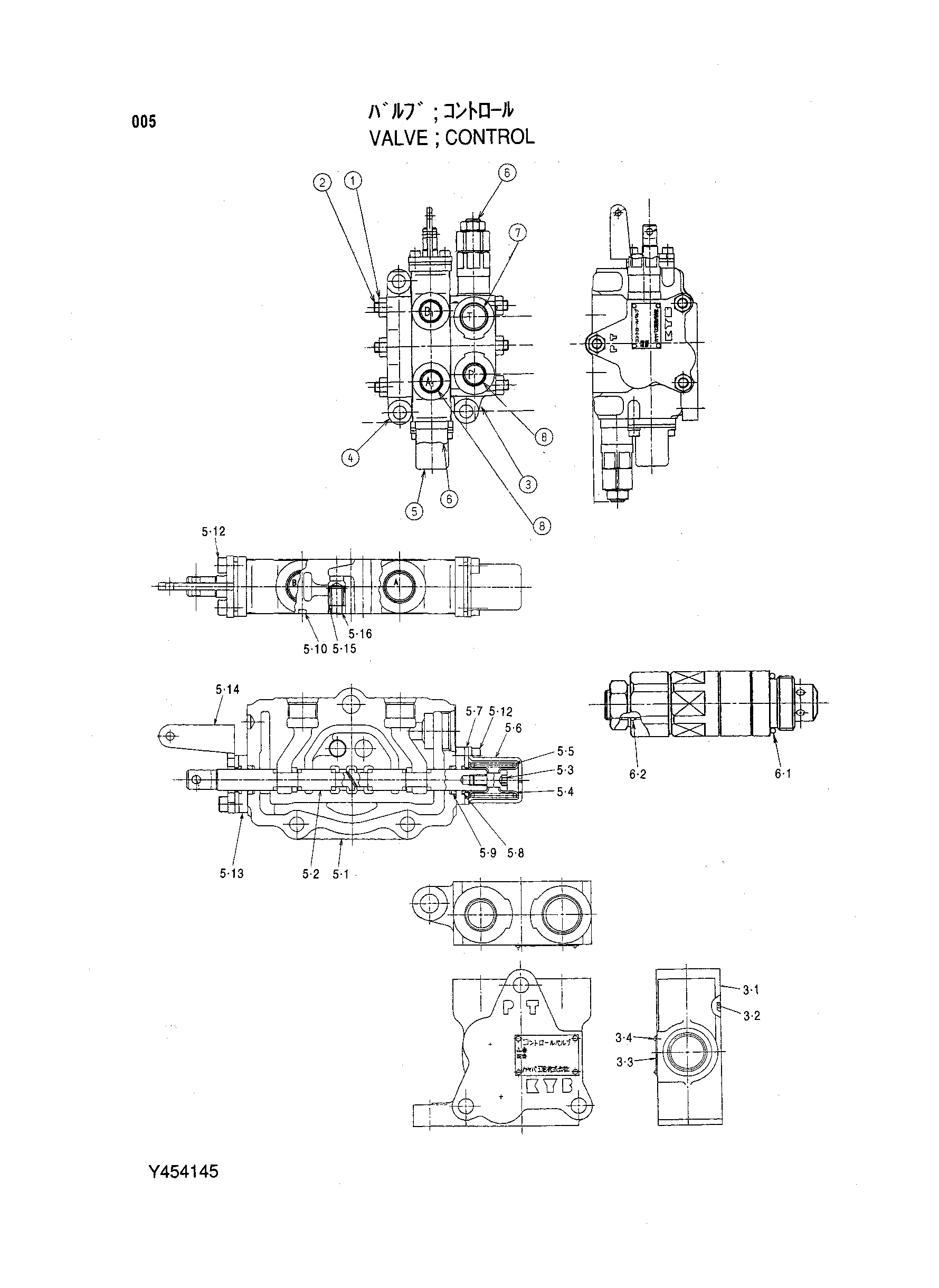

Заводская схема «Гидрораспределитель» для HITACHI CG15D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| Y454145 | Гидрораспределитель | 1 | |
| 1 | 0218610 | Гайка | 6 |
| 2 | 0651604 | Шток TIE | 3 |
| 3 | 0651601 | Впускной секция | 1 |
| 3-1 | 0651602 | Корпус | 1 |
| 3-2 | A810055 | Уплотнительное кольцо | 1 |
| 4 | 0295601 | Оутлет-сектион | 1 |
| 5 | Y407064 | Споол-сектион | 1 |
| 5-3 | 0219004 | Винт | 1 |
| 5-4 | 0219005 | Седло пружины | 2 |
| 5-5 | 0429408 | Пружина | 1 |
| 5-6 | 0219007 | Колпачок | 1 |
| 5-7 | 0219008 | Уплотнение пластина | 2 |
| 5-8 | 0219011 | Стеклоочиститель | 2 |
| 5-9 | Y407065 | Уплотнение | 2 |
| 5-10 | A810055 | Уплотнительное кольцо | 1 |
| 5-12 | 0429314 | Болт с внутренним шестигранником | 4 |
| 5-13 | Y407066 | Проставка | 2 |
| 5-14 | Y407067 | Кронштейн | 1 |
| 5-15 | 0429305 | Обратный клапан | 1 |
| 5-16 | 0219010 | Пружина | 1 |
| 6 | Y407068 | Предохранительный клапан | 2 |
| 6-1 | 0103025 | Уплотнительное кольцо | 1 |
| 6-2 | 4506320 | Уплотнительное кольцо | 1 |
| 7 | Y407069 | Пробка | 1 |
| 8 | Y407070 | Пробка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CG15D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
