015: Коленчатый вал, поршни и маховик — HITACHI CD2000

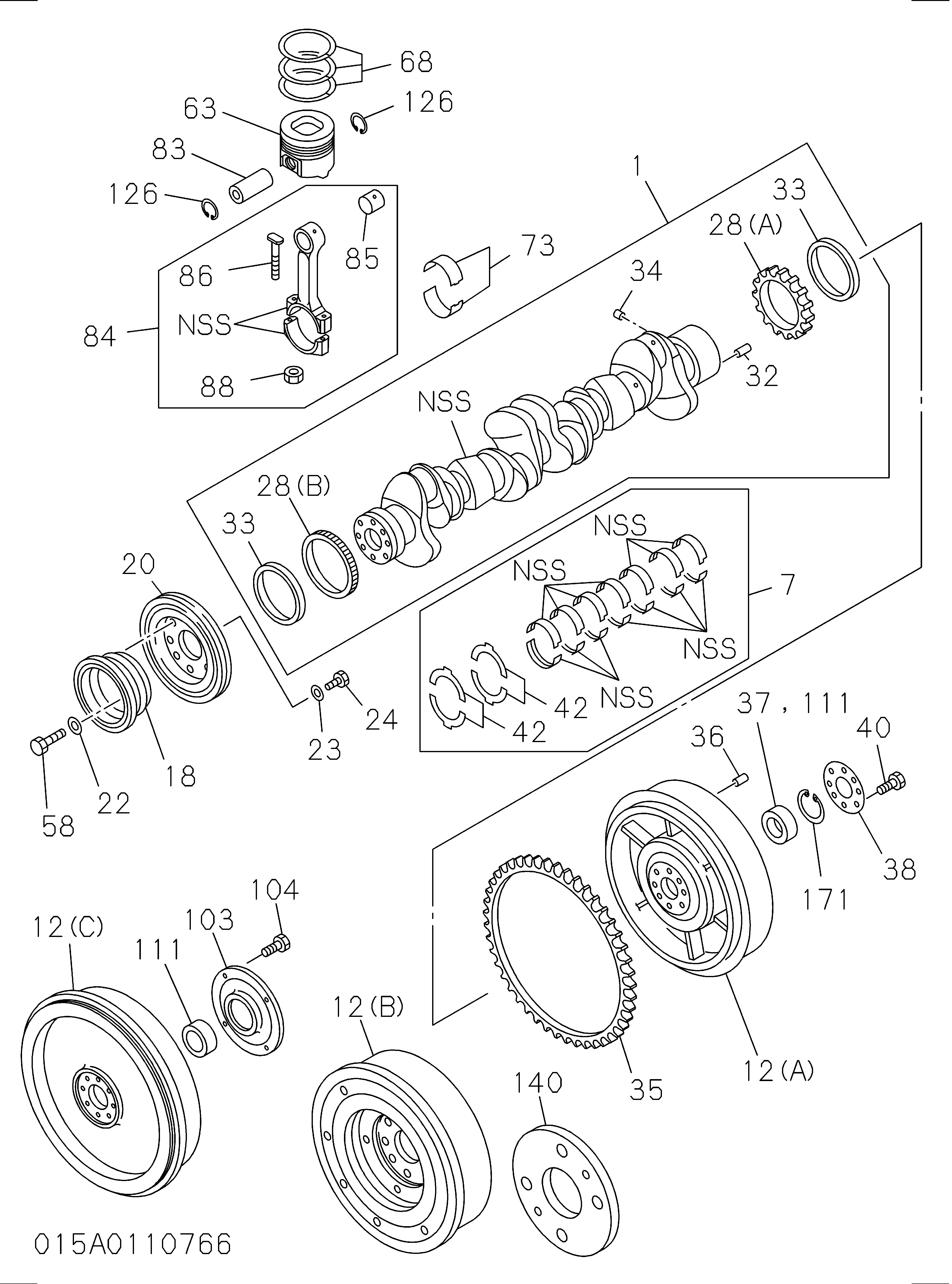

Заводская схема «015: Коленчатый вал, поршни и маховик» для HITACHI CD2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1123105471 | Коленчатый вал | 1 |
| 001 | 1123106870 | Коленчатый вал | 1 |
| 007 | 1115100872 | Металлический комплект коленчатый вал, стандарт | 1 |
| 012(B) | 1123312922 | Маховик | 1 |
| 018 | 1123714340 | Шкив CR/вал | 1 |
| 020 | 1123751883 | Дампер CR/вал | 1 |
| 022 | 9098519350 | Пластина шкив | 4 |
| 023 | 9098516820 | Шайба дампер | 8 |
| 024 | 9023612200 | Болт дампер | 8 |
| 028(A) | 1125210531 | Шестерня CR/вал | 1 |
| 028(B) | 1125210271 | Шестерня CR/вал | 1 |
| 032 | 9081508160 | Палец маховик | 1 |
| 033 | 1123150770 | Кольцо веар, CR/вал | 2 |
| 034 | 9098786260 | Палец шестерня сеттинг | 1 |
| 035 | 1123330160 | Шестерня кольцо | 1 |
| 035 | 1123330250 | Шестерня кольцо | 1 |
| 038 | 1123360051 | Шайба маховик | 1 |
| 040 | 1090001831 | Болт маховик | 8 |
| 040 | 1090701461 | Болт маховик | 8 |
| 042 | 1115990071 | Шайба упорный, CR/вал | 2 |
| 058 | 9920616450 | Болт CR/вал шкив | 4 |
| 063 | 1121119130 | Поршень | 6 |
| 063 | 1121119140 | Поршень | 6 |
| 068 | 1121211371 | Кольцо комплект поршень, стандарт | 6 |
| 073 | 1122710680 | Металлический комплект конн шток, стандарт | 6 |
| 073 | 1122710840 | Металлический комплект конн шток, стандарт | 6 |
| 083 | 1122110220 | Палец поршень | 6 |
| 084 | 1122300971 | Шток в сборе конн | 6 |
| 085 | 1122510211 | Втулка коннрод | 6 |
| 086 | 1122350251 | Болт коннрод | 12 |
| 088 | 1098400031 | Гайка коннрод | 12 |
| 126 | 1095870650 | Кольцо стопорный, поршень палец | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CD2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
