037: Турбокомпрессор — HITACHI CD2000

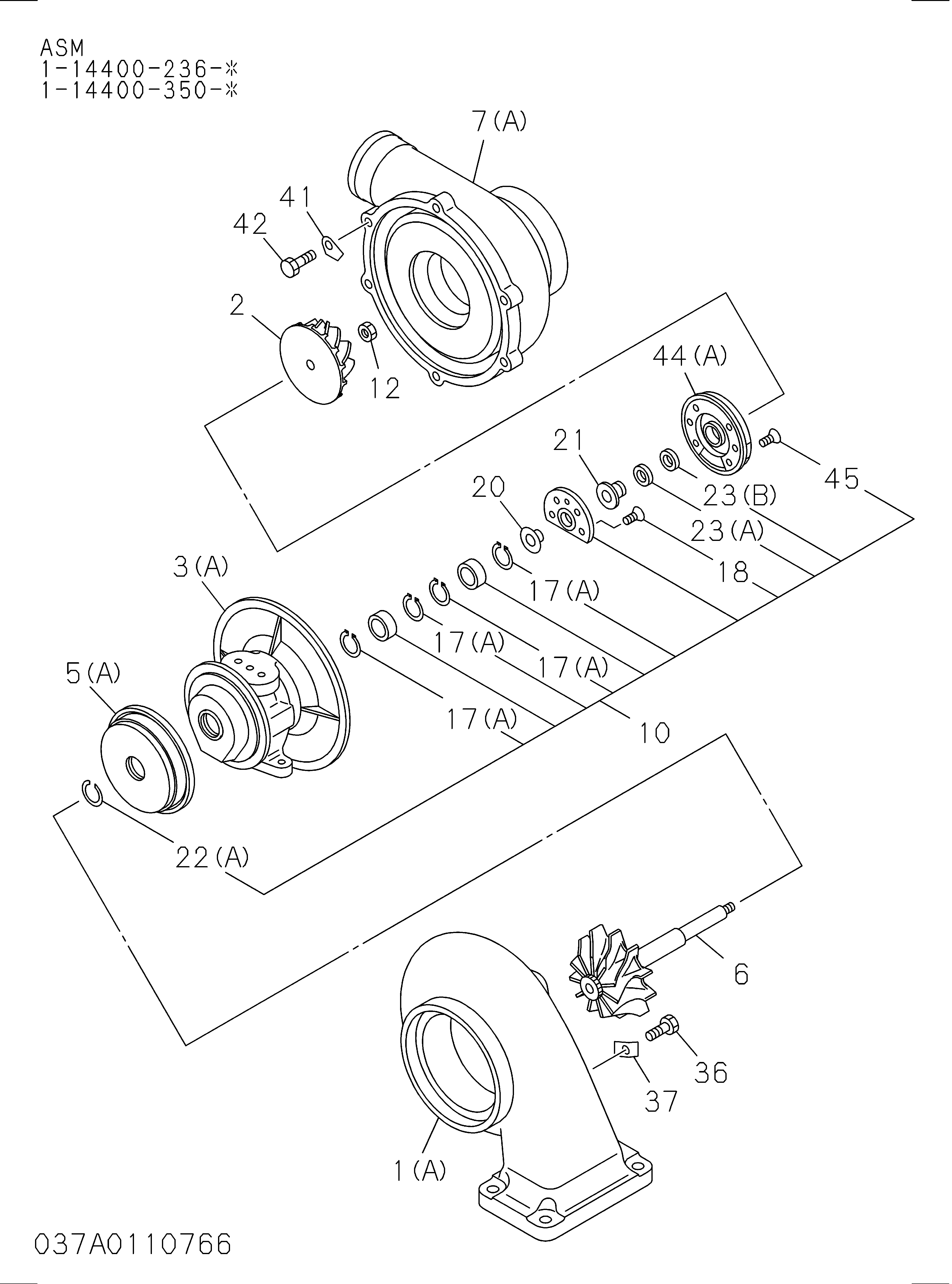

Заводская схема «037: Турбокомпрессор» для HITACHI CD2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(C) | 1144151080 | Корпус турбине, турбокомпрессор | 1 |
| 002 | 1144510640 | Импеллер турбокомпрессор | 1 |
| 003(C) | 1144110610 | Корпус подшипник, турбокомпрессор | 1 |
| 005(B) | 1144191480 | Защита подогрев, турбокомпрессор | 1 |
| 006 | 1144500570 | Вал турбине, турбокомпрессор | 1 |
| 007(B) | 1144141060 | Корпус вентилятор, турбокомпрессор | 1 |
| 012 | 1144590570 | Гайка LK, турбине вал TO импеллер, TC | 1 |
| 014 | 1144110650 | Подшипник джоурнал, турбокомпрессор | 2 |
| 015 | 1144110600 | Подшипник упорный, турбокомпрессор | 1 |
| 017(A) | 1144191170 | Кольцо джоурнал подшипник, турбокомпрессор | 1 |
| 017(B) | 1144590620 | Кольцо джоурнал подшипник, турбокомпрессор | 2 |
| 022(B) | 1144590630 | Кольцо уплотнение, турбине боковой, турбокомпрессор | 1 |
| 023(C) | 1144590590 | Кольцо уплотнение, вентилятор боковой, турбокомпрессор | 1 |
| 035 | 1142192680 | Хомут турбине корпус, турбокомпрессор | 1 |
| 063 | 1144191460 | Вставка импеллер, турбокомпрессор | 1 |
| 072(A) | 1144191180 | Прокладка подшипник корпус, турбокомпрессор | 1 |
| 072(B) | 1144141070 | Прокладка подшипник корпус, турбокомпрессор | 1 |
| 080 | 1144191470 | Дефлектор масляный, турбокомпрессор | 1 |
| 081(A) | 1144590600 | Кольцо упорный, турбокомпрессор | 1 |
| 081(B) | 1144590610 | Кольцо упорный, турбокомпрессор | 1 |
| 082 | 1144590580 | Втулка проставка, турбокомпрессор | 1 |
| 132 | 1144100260 | Картридж турбо | 1 |
| 138 | 1144590560 | Кольцо стопорный, вентилятор корпус | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CD2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
