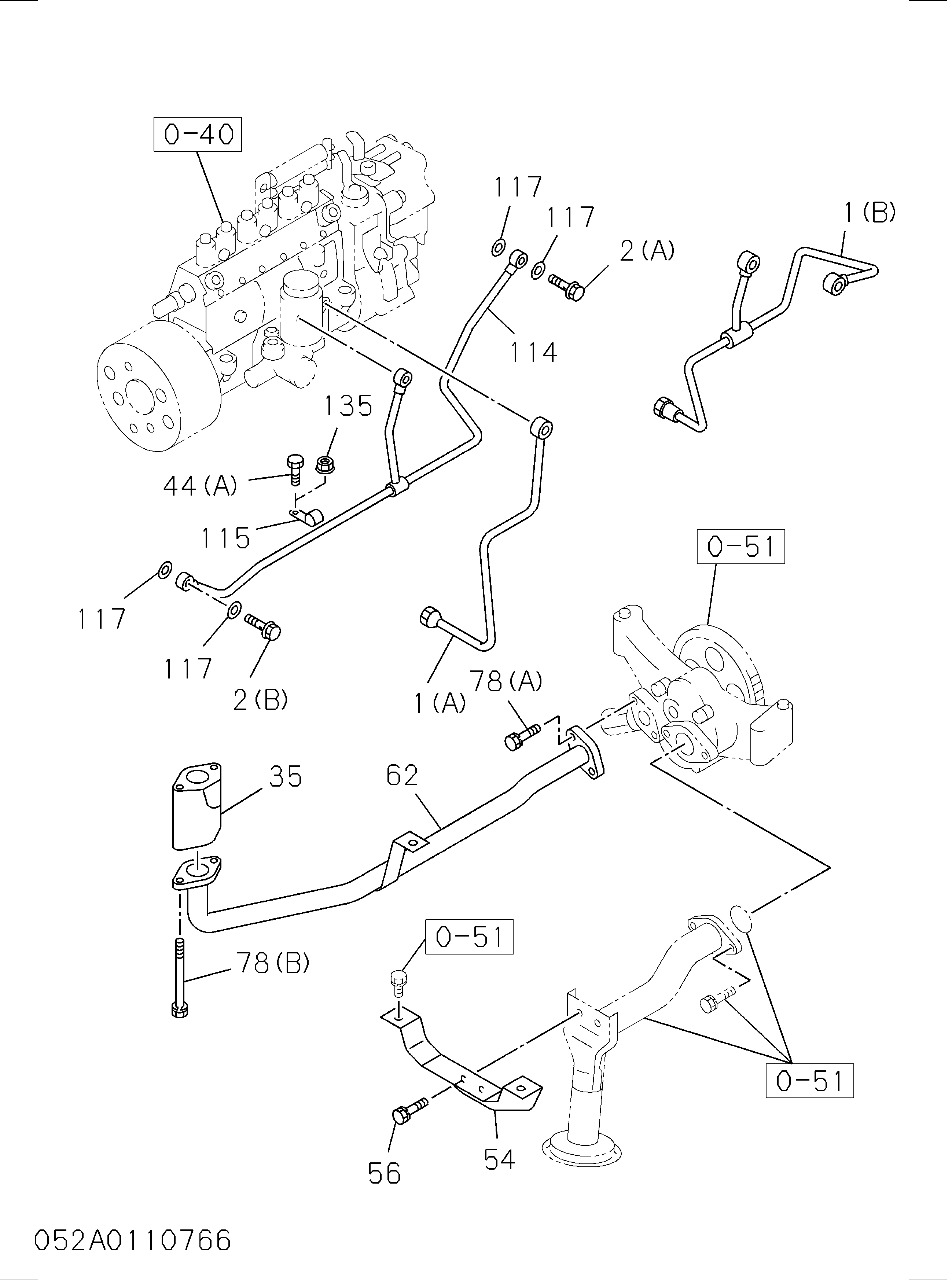

052: Масляные и вакуумные трубопроводы двигателя — HITACHI CD1500
Заводская схема «052: Масляные и вакуумные трубопроводы двигателя» для HITACHI CD1500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(A) | 1133133370 | Трубка масляный, впрыск насос TO C/BL | 1 |
| 002(A) | 1096751830 | Болт проушина, масляный трубка | 1 |
| 002(B) | 1096750770 | Болт проушина, масляный трубка | 1 |
| 002(B) | 1096750770 | Болт проушина, масляный трубка | 2 |
| 002(B) | 8973722380 | Болт проушина, масляный трубка | 2 |
| 035 | 1132600860 | Клапан в сборе дренажный задний | 1 |
| 040(B) | 0500408250 | Болт масляный трубка | 2 |
| 040(B) | 0505408250 | Болт масляный трубка | 2 |
| 040(C) | 0500510250 | Болт масляный трубка | 2 |
| 040(C) | 0505510250 | Болт масляный трубка | 2 |
| 040(D) | 9099062051 | Болт масляный трубка | 1 |
| 044(B) | 0280808120 | Болт зажим, масляный трубка | 1 |
| 044(B) | 0280508120 | Болт зажим, масляный трубка | 1 |
| 044(C) | 0500406250 | Болт зажим, масляный трубка | 1 |
| 044(C) | 0505406250 | Болт зажим, масляный трубка | 1 |
| 048(A) | 5097040371 | Зажим масляный трубка | 1 |
| 048(B) | 5097003510 | Зажим масляный трубка | 2 |
| 048(B) | 8980337800 | Зажим масляный трубка | 2 |
| 048(C) | 9095250350 | Зажим масляный трубка | 1 |
| 048(C) | 0952350350 | Зажим масляный трубка | 1 |
| 054 | 1133451820 | Стойка маслоприёмник | 1 |
| 056 | 0501408160 | Болт стойка TO кронштейн | 2 |
| 056 | 0506408160 | Болт стойка TO кронштейн | 2 |
| 062 | 1133132740 | Трубка масляный, насос TO C/BL | 1 |
| 063(C) | 1133136970 | Трубка масляный, турбокомпрессор подающий | 1 |
| 078(A) | 0500408200 | Болт масляный трубка, насос TO корпус | 2 |
| 078(A) | 0505408200 | Болт масляный трубка, насос TO корпус | 2 |
| 078(B) | 0501408000 | Болт масляный трубка, насос TO корпус | 2 |
| 078(B) | 0506408000 | Болт масляный трубка, насос TO корпус | 2 |
| 114 | 1133126100 | Трубка в сборе масляный, корпус | 1 |
| 115 | 9095246250 | Зажим трубка, впрыск насос | 2 |
| 115 | 0952346250 | Зажим трубка, впрыск насос | 2 |
| 117 | 1096300830 | Прокладка соединение, масляный трубка | 7 |
| 117 | 1096300830 | Прокладка соединение, масляный трубка | 7 |
| 135 | 0911501080 | Гайка зажим | 2 |
| 135 | 0911801080 | Гайка зажим | 2 |
| 144(B) | 1097005470 | Зажим масляный трубка, впрыск насос | 1 |
| 144(D) | 1097005500 | Зажим масляный трубка, впрыск насос | 1 |
| 147(B) | 1096233590 | Прокладка масляный трубка TO турбокомпрессор | 1 |
| 147(C) | 9095714100 | Прокладка масляный трубка TO турбокомпрессор | 2 |
| 149 | 1133136981 | Трубка масляный обратный, турбокомпрессор | 1 |
| 150 | 1096232970 | Прокладка масляный трубка TO C/BL | 1 |
| 160(B) | 1133133400 | Трубка масляный, партиал фильтр подающий | 1 |
| 163 | 1096750860 | Болт проушина, масляный трубка, партиал фильтр | 2 |
| 164 | 1096300850 | Прокладка проушина болт, масляный трубка, фильтр | 4 |
| 371 | 0286808250 | Болт стойка | 2 |
| 371 | 0286508250 | Болт стойка | 2 |
| 397 | 1133190480 | Стойка масляный трубка | 1 |
| 440(A) | 9091505100 | Шайба LK, фильтр | 1 |
| 440(A) | 0915105100 | Шайба LK, фильтр | 1 |
| 440(B) | 9091505080 | Шайба LK, фильтр | 2 |
| 440(B) | 0915105080 | Шайба LK, фильтр | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CD1500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
