Задние детали (1) — HITACHI CC150CW

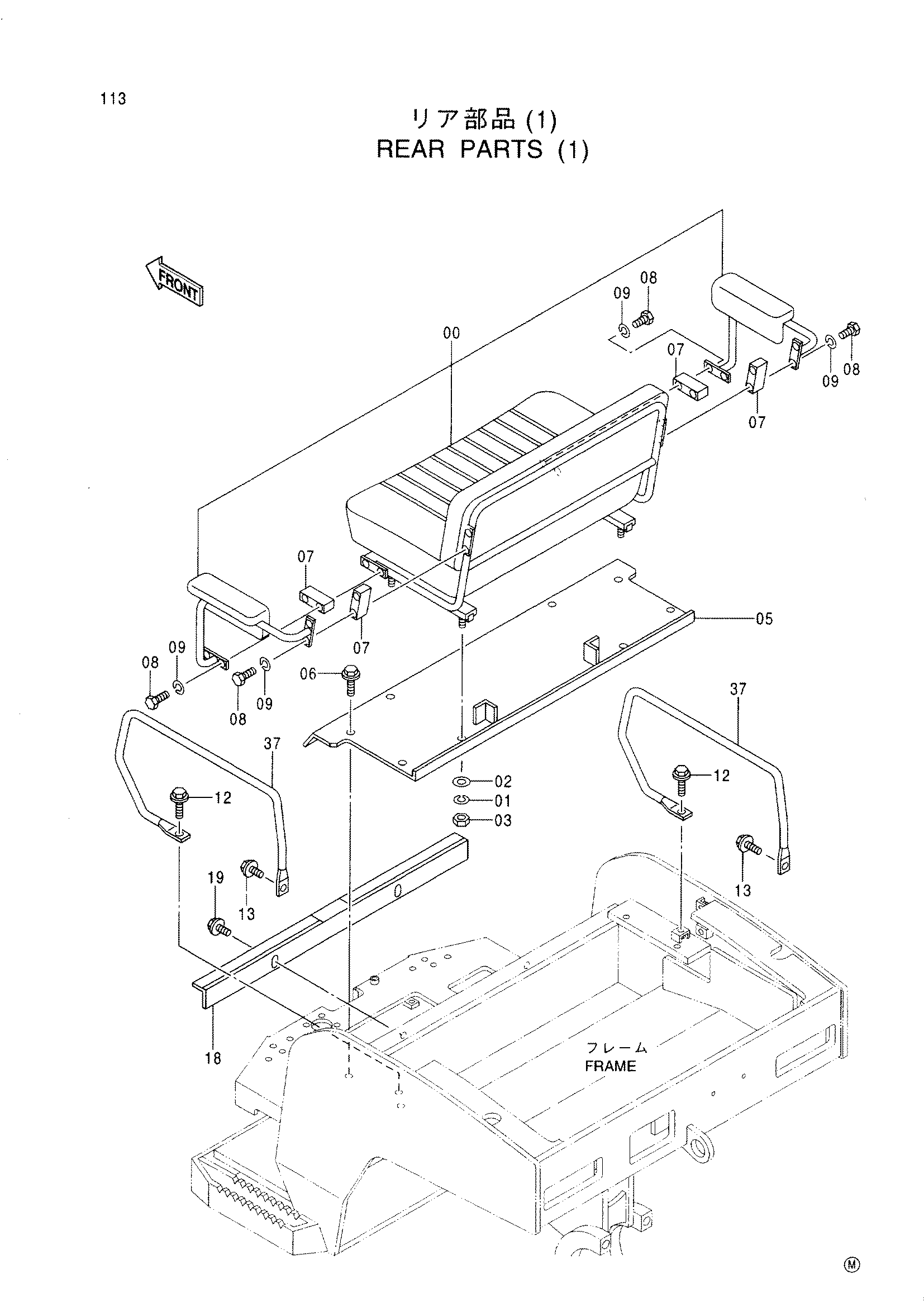

Заводская схема «Задние детали (1)» для HITACHI CC150CW. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425604 | Сиденье | 1 |
| 01 | 606020 | Пружинная шайба | 4 |
| 02 | 947323 | Плоская шайба | 4 |
| 03 | 570005 | Гайка | 4 |
| 05 | 425786 | Кронштейн | 1 |
| 06 | 500037 | Болт с шайбой | 4 |
| 07 | 425677 | Проставка | 4 |
| 08 | 439832 | Болт | 8 |
| 09 | 606020 | Пружинная шайба | 8 |
| 12 | 500193 | Болт с шайбой | 2 |
| 13 | 500037 | Болт с шайбой | 2 |
| 18 | 425775 | Кронштейн | 1 |
| 19 | 500028 | Болт с шайбой | 2 |
| 37 | 425788 | Поручень | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC150CW и серийный номер машины. Это снижает риск заказа детали другого исполнения.
