Крышка (1) — HITACHI CC150CW

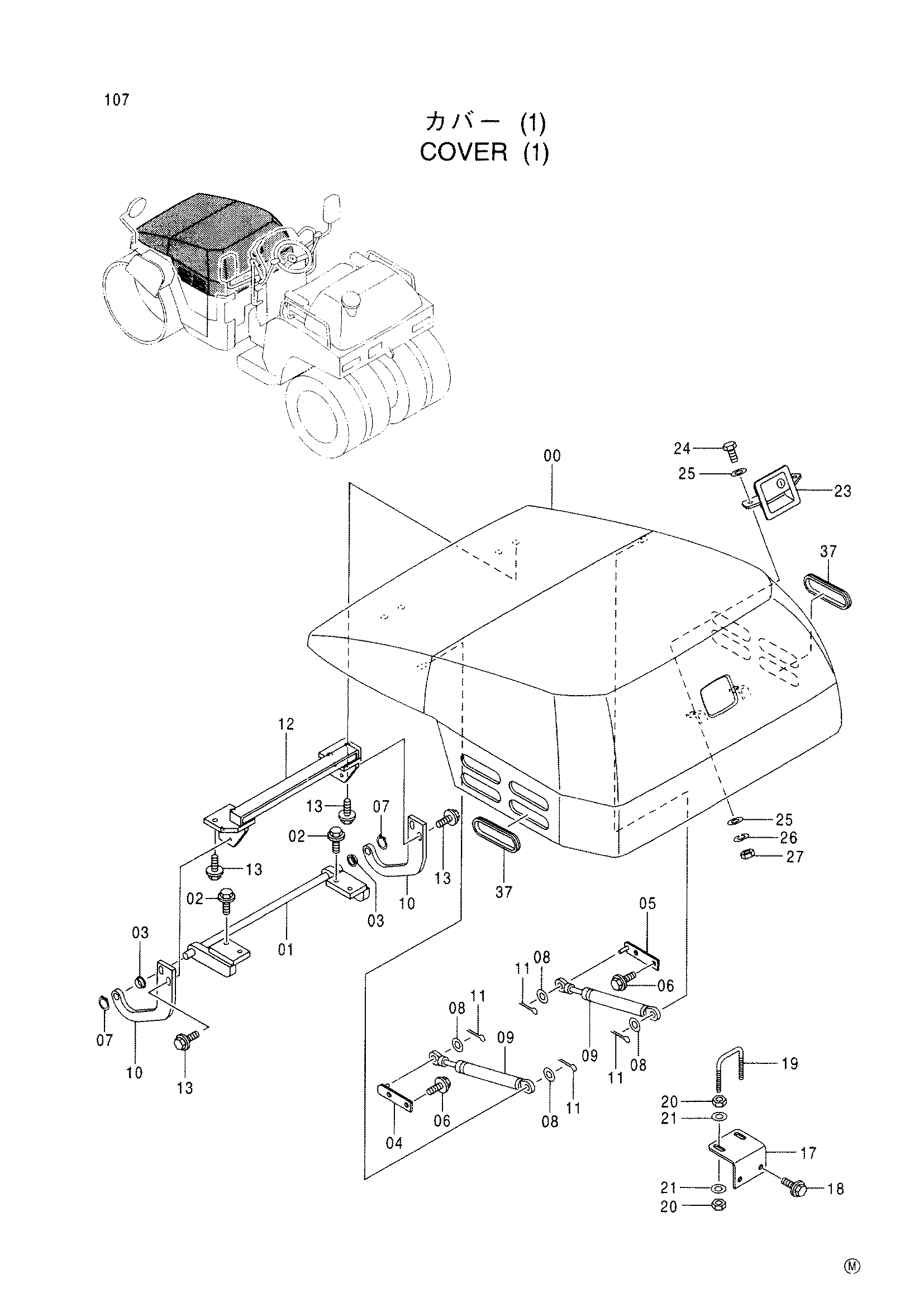

Заводская схема «Крышка (1)» для HITACHI CC150CW. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425741 | Крышка | 1 |
| 01 | 425768 | Кронштейн | 1 |
| 02 | 425549 | Болт с шайбой | 4 |
| 03 | 425676 | Втулка | 2 |
| 04 | 425809 | Кронштейн | 1 |
| 05 | 425810 | Кронштейн | 1 |
| 06 | 500048 | Болт с шайбой | 4 |
| 07 | 150005 | Стопорное кольцо | 2 |
| 08 | 947323 | Плоская шайба | 4 |
| 09 | 425675 | Гидроцилиндр | 2 |
| 10 | 425674 | Пластина | 2 |
| 11 | 630035 | Шплинт | 4 |
| 12 | 425785 | Кронштейн | 1 |
| 13 | 500030 | Болт с шайбой | 4 |
| 17 | 425612 | Кронштейн | 1 |
| 18 | 500028 | Болт с шайбой | 2 |
| 19 | 425229 | U-образный болт | 1 |
| 20 | 570005 | Гайка | 4 |
| 21 | 947323 | Плоская шайба | 4 |
| 23 | 424377 | Раткх | 1 |
| 24 | 500029 | Болт | 2 |
| 25 | 947324 | Плоская шайба | 4 |
| 26 | 947887 | Пружинная шайба | 2 |
| 27 | 570006 | Гайка | 2 |
| 37 | 425477 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC150CW и серийный номер машины. Это снижает риск заказа детали другого исполнения.
