Гидромотор (задний)<135C, 150C(W)> — HITACHI CC150CW

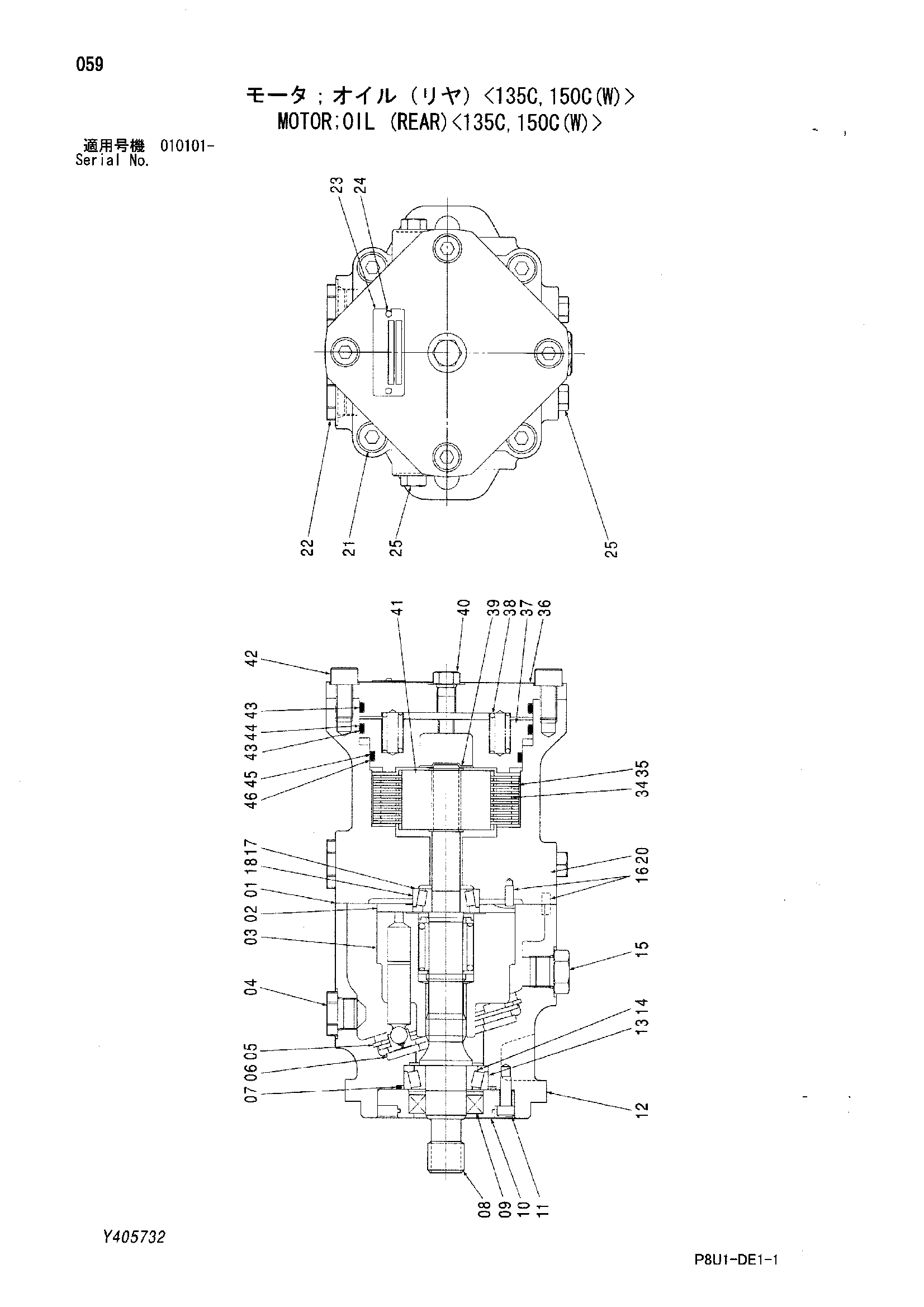

Заводская схема «Гидромотор (задний)<135C, 150C(W)>» для HITACHI CC150CW. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 425462 | Гидромотор | 1 | |
| 01 | 425462-01 | Прокладка | 1 |
| 02 | 425462-02 | Пластина клапан | 1 |
| 03 | 425462-03 | Блок гидроцилиндра | 1 |
| 04 | 425462-04 | Пробка | 1 |
| 05 | 425462-05 | Стопорное кольцо | 1 |
| 06 | 425462-06 | Упорная пластина | 1 |
| 07 | 425462-07 | Уплотнительное кольцо | 1 |
| 08 | 425462-08 | Вал | 1 |
| 09 | 425462-09 | Уплотнение | 1 |
| 10 | 425462-10 | Крышка | 1 |
| 11 | 425462-11 | Болт с внутренним шестигранником | 4 |
| 12 | 425462-12 | Корпус | 1 |
| 13 | 425462-13 | Подшипник | 1 |
| 14 | 425462-14 | Подшипник | 1 |
| 15 | 425462-15 | Пробка | 1 |
| 16 | 425462-16 | Палец | 3 |
| 17 | 425462-17 | Регулировочная шайба | 1 |
| 18 | 425462-18 | Подшипник | 1 |
| 20 | 425462-19 | Колпачок | 1 |
| 21 | 425462-20 | Болт с внутренним шестигранником | 4 |
| 22 | 425462-21 | Пробка | 2 |
| 24 | 425463-54 | Приводной винт | 2 |
| 25 | 232061 | Пробка | 4 |
| 34 | 425462-22 | Пластина фрикционный | 10 |
| 35 | 944688 | Пластина | 11 |
| 36 | 425462-23 | Крышка | 1 |
| 37 | 941151 | Поршень | 1 |
| 38 | 941155 | Пружина | 10 |
| 39 | 150005 | Стопорное кольцо | 2 |
| 40 | 425462-24 | Пробка | 1 |
| 41 | 425462-25 | HUB | 1 |
| 42 | 508028 | Болт с внутренним шестигранником | 4 |
| 43 | 941153 | Уплотнительное кольцо | 2 |
| 44 | 425462-26 | Опорное кольцо | 1 |
| 45 | 446778 | Уплотнительное кольцо | 1 |
| 46 | 448405 | Опорное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC150CW и серийный номер машины. Это снижает риск заказа детали другого исполнения.
