Рычаг хода — HITACHI CC150CW

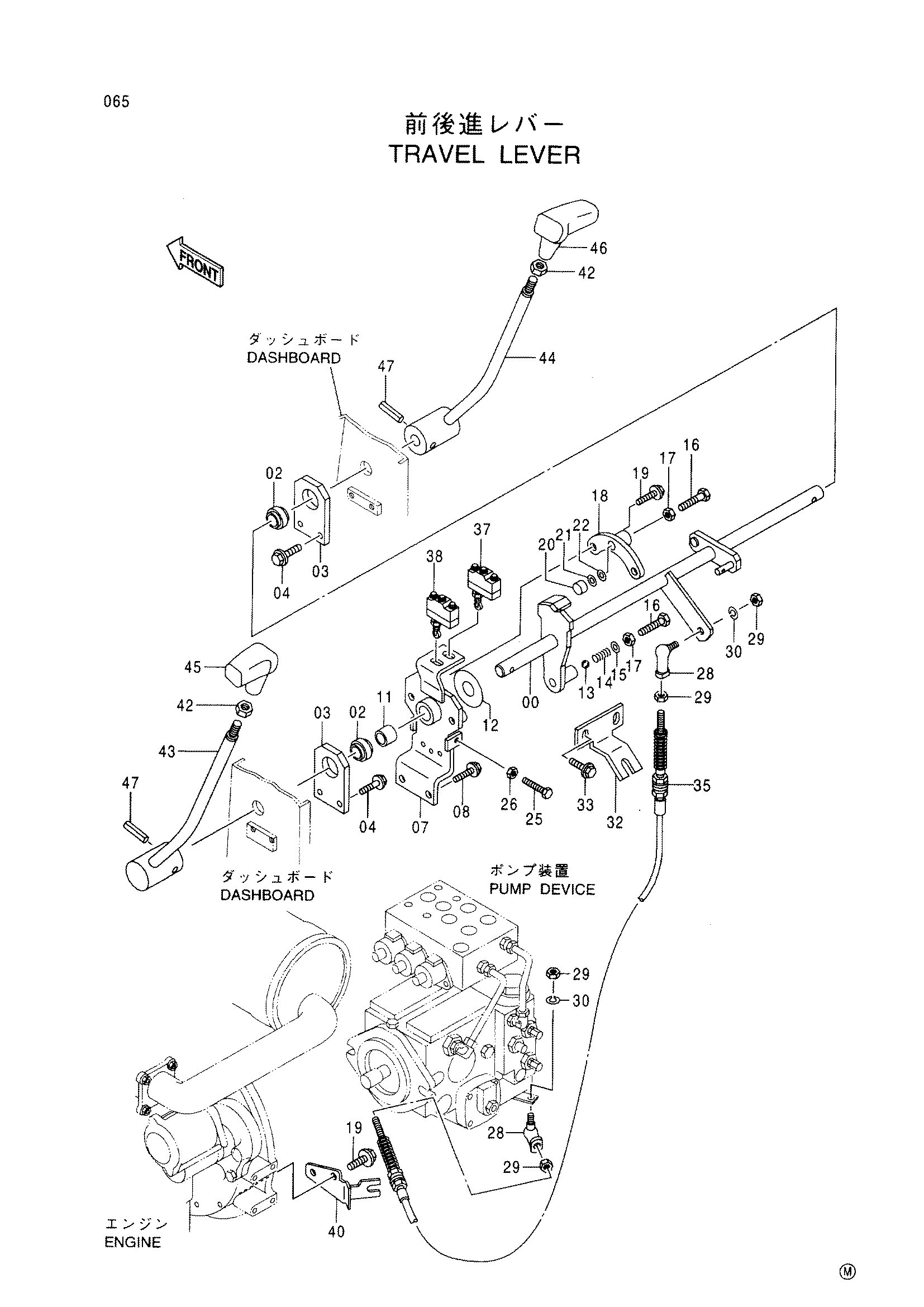

Заводская схема «Рычаг хода» для HITACHI CC150CW. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425743 | Вал | 1 |
| 02 | 425595 | Подшипник. DRY | 2 |
| 03 | 425592 | Пластина | 2 |
| 04 | 500029 | Болт с шайбой | 4 |
| 07 | 425759 | Кронштейн | 1 |
| 08 | 500028 | Болт с шайбой | 2 |
| 11 | 425596 | Втулка | 1 |
| 12 | 425205 | Дисковый фрикционный | 1 |
| 13 | 425213 | Стальной шарик | 1 |
| 14 | 425208 | Пружина сжатия | 1 |
| 15 | 947321 | Плоская шайба | 1 |
| 16 | 500037 | Болт | 2 |
| 17 | 570007 | Гайка | 2 |
| 18 | 425395 | Кронштейн | 1 |
| 19 | 500048 | Болт с шайбой | 4 |
| 20 | 425204 | Держатель | 1 |
| 21 | 425210 | Тарельчатая пружина | 4 |
| 22 | 425065 | Шайба | 1 |
| 25 | 947623 | Болт | 2 |
| 26 | 947854 | Гайка | 2 |
| 28 | 924514 | Шарнир | 2 |
| 29 | 947853 | Гайка | 4 |
| 30 | 947886 | Пружинная шайба | 2 |
| 32 | 425593 | Кронштейн | 1 |
| 33 | 947619 | Болт с шайбой | 2 |
| 35 | 425597 | Трос управления | 1 |
| 37 | 947158 | Выключатель микро | 1 |
| 38 | 425234 | Выключатель микро | 1 |
| 40 | 425760 | Кронштейн | 1 |
| 42 | 439919 | Гайка | 2 |
| 43 | 425779 | Рычаг | 1 |
| 44 | 425780 | Рычаг | 1 |
| 45 | 425445 | Рукоятка | 1 |
| 46 | 425446 | Рукоятка | 1 |
| 47 | 629043 | Пружинный штифт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC150CW и серийный номер машины. Это снижает риск заказа детали другого исполнения.
