Передний барабан — HITACHI CC150C

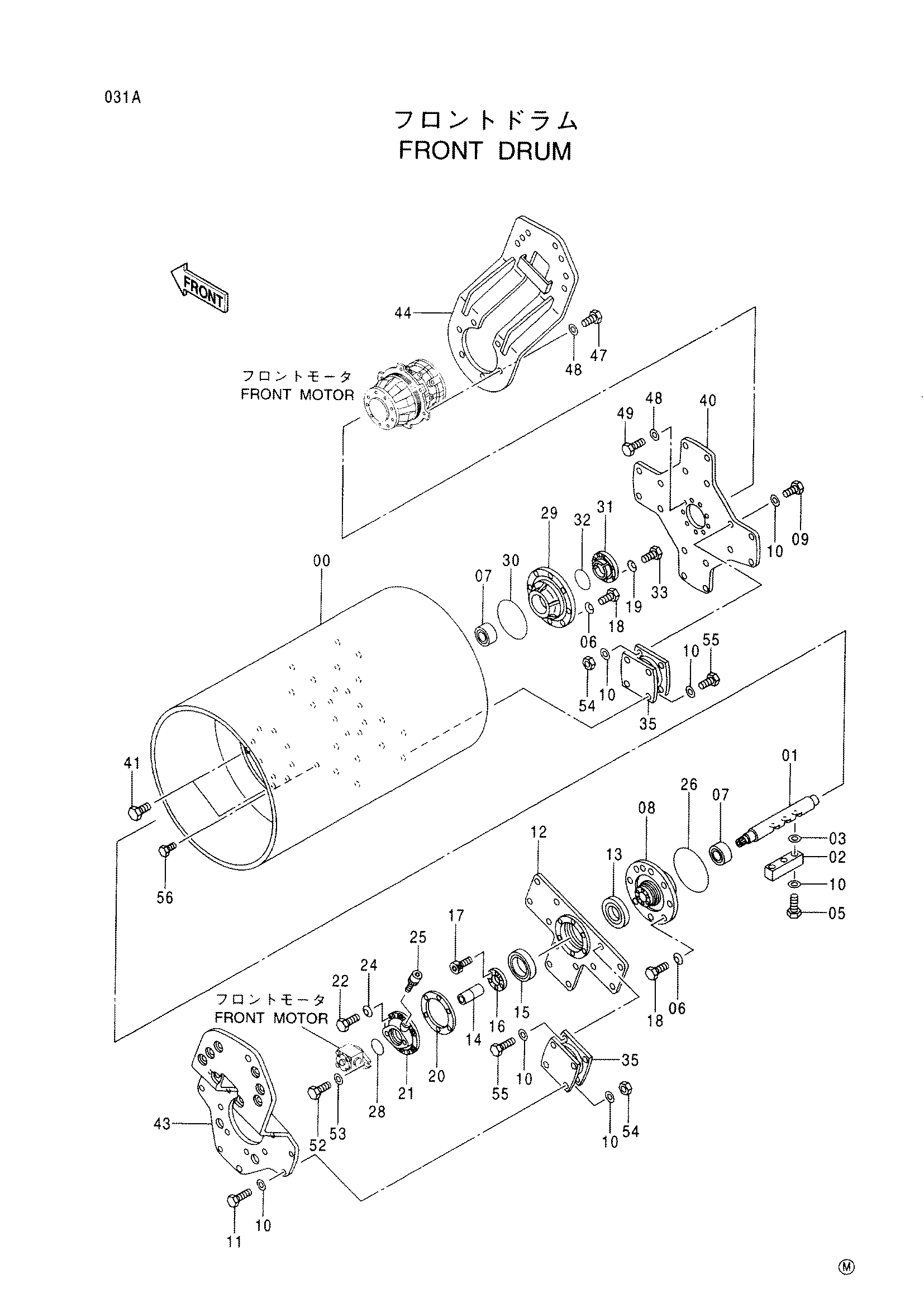

Заводская схема «Передний барабан» для HITACHI CC150C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425738 | Барабан | 1 |
| 01 | 425571 | Вал | 1 |
| 02 | 425615 | Груз | 1 |
| 03 | 425067 | Шайба | 3 |
| 05 | 439742 | Болт | 3 |
| 06 | 615045 | Шайба | 16 |
| 07 | 114011 | Подшипник | 2 |
| 08 | 425562 | Корпус подшипник. | 1 |
| 09 | 947689 | Болт | 16 |
| 10 | 424195 | Шайба | 87 |
| 11 | 500269 | Болт | 12 |
| 12 | 425749 | Корпус подшипник. | 1 |
| 13 | 947506 | Масляное уплотнение | 1 |
| 14 | 425770 | Муфта | 1 |
| 15 | 900208 | Шариковый подшипник | 1 |
| 16 | 433451 | Крышка подшипник. | 1 |
| 17 | 947803 | Болт с внутренним шестигранником | 6 |
| 18 | 947690 | Болт | 16 |
| 19 | 615043 | Шайба | 6 |
| 20 | 433452 | Манжета | 1 |
| 21 | 425572 | Гидромотор франге | 1 |
| 22 | 947684 | Болт | 6 |
| 24 | 615044 | Шайба | 6 |
| 25 | 947147 | Сапун | 1 |
| 26 | 160114 | Уплотнительное кольцо | 1 |
| 28 | 425538 | Уплотнительное кольцо | 1 |
| 29 | 425573 | Корпус подшипник. | 1 |
| 30 | 439412 | Уплотнительное кольцо | 1 |
| 31 | 425574 | Крышка подшипник. | 1 |
| 32 | 160033 | Уплотнительное кольцо | 1 |
| 33 | 947621 | Болт | 6 |
| 35 | 425452 | Резиновая прокладка | 7 |
| 40 | 425575 | Пластина | 1 |
| 41 | 425534 | Пробка | 2 |
| 43 | 425739 | Пластина | 1 |
| 44 | 425740 | Пластина | 1 |
| 47 | 425558 | Болт | 6 |
| 48 | 425552 | Шайба | 15 |
| 49 | 425557 | Болт | 9 |
| 52 | 947683 | Болт | 2 |
| 53 | 425551 | Шайба | 2 |
| 54 | 570007 | Гайка | 28 |
| 55 | 947686 | Болт | 28 |
| 56 | 439172 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC150C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
