Предохранительный клапан — HITACHI CC150C

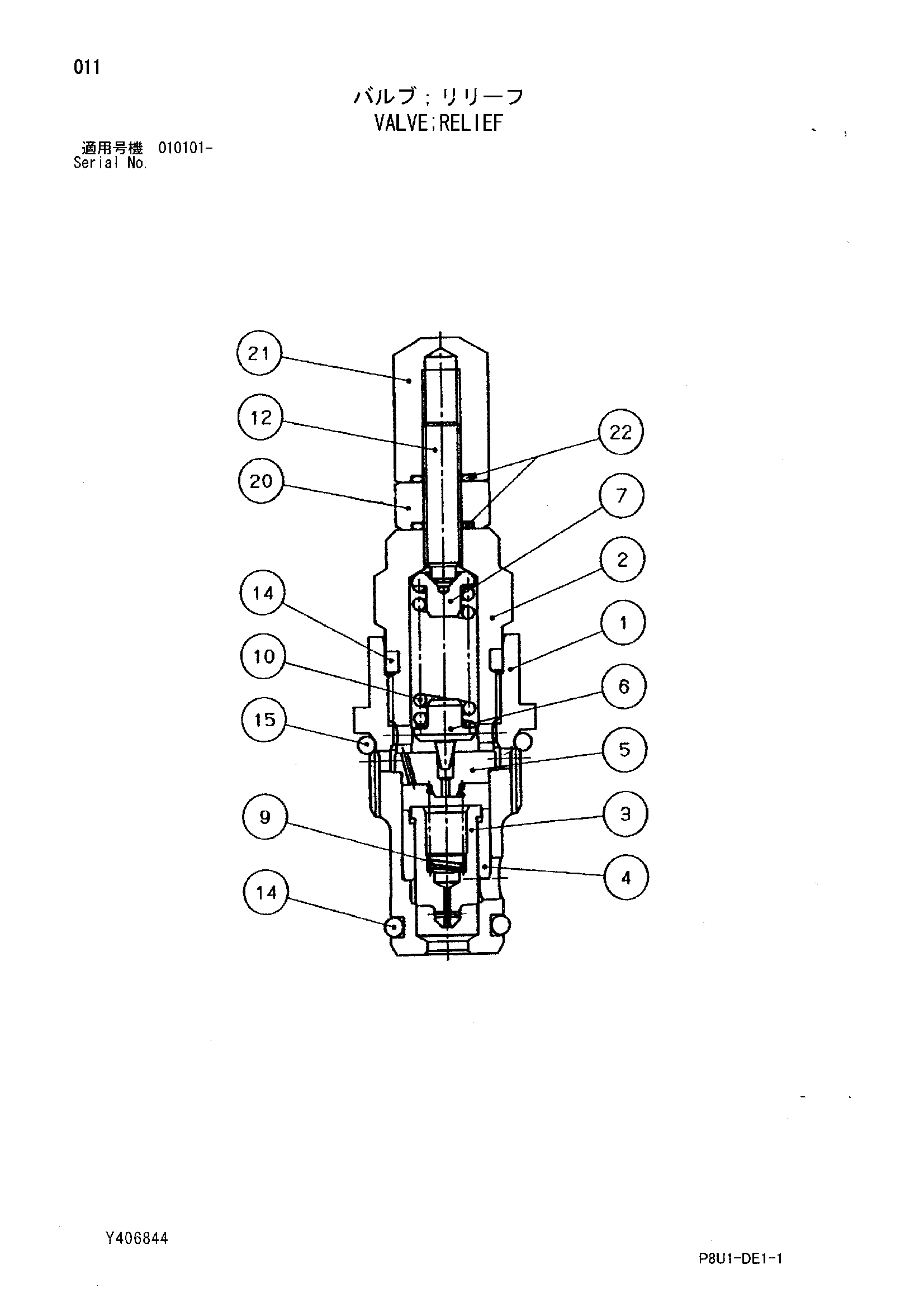

Заводская схема «Предохранительный клапан» для HITACHI CC150C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 425458-32 | Предохранительный клапан | 1 | |
| 1 | 425458-33 | Корпус | 1 |
| 2 | 425458-34 | Направляющая | 1 |
| 3 | 425458-35 | Плунжер | 1 |
| 4 | 425458-36 | Втулка | 1 |
| 5 | 425458-37 | Сиденье клапан | 1 |
| 6 | 425458-38 | Тарельчатый клапан | 1 |
| 7 | 425458-39 | Седло пружины | 1 |
| 9 | 425458-40 | Пружина | 1 |
| 10 | 425458-41 | Пружина | 1 |
| 12 | 425458-42 | Установочный винт | 1 |
| 14 | 425458-43 | Уплотнительное кольцо | 2 |
| 15 | 425458-44 | Уплотнительное кольцо | 1 |
| 20 | 425458-45 | Гайка | 1 |
| 21 | 425458-46 | Гайка колпачок | 1 |
| 22 | 425458-47 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC150C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
