Поршневой насос — HITACHI CC150C

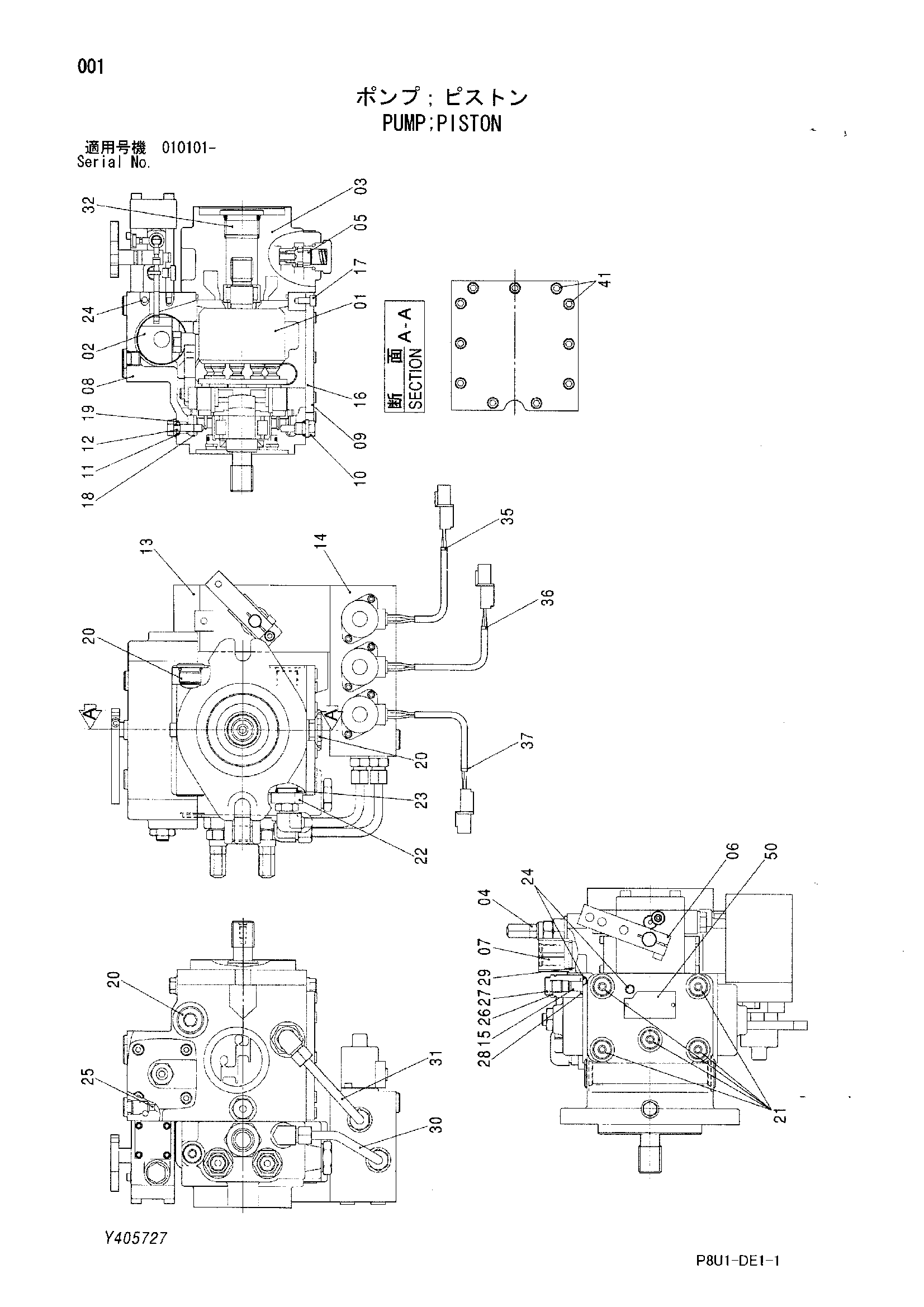

Заводская схема «Поршневой насос» для HITACHI CC150C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 425458 | Поршневой насос | 1 | |
| 01 | 425458-01 | Поворотный группа | 1 |
| 02 | 425458-18 | Гидроцилиндр деталь | 1 |
| 03 | 425458-26 | Крышка деталь | 1 |
| 04 | 425458-32 | Предохранительный клапан | 2 |
| 05 | 425458-48 | Предохранительный клапан | 1 |
| 06 | 425458-57 | Управление деталь | 1 |
| 07 | 425458-63 | Втулка | 1 |
| 09 | 425458-64 | Крышка | 1 |
| 10 | 425458-65 | Пробка | 2 |
| 11 | 425458-66 | Палец | 2 |
| 12 | 425458-67 | Пружина | 2 |
| 13 | 425458-68 | Блок клапанов | 1 |
| 14 | 425458-77 | Блок клапанов | 1 |
| 16 | 425458-82 | Манжета | 1 |
| 17 | 425458-83 | Болт с внутренним шестигранником | 11 |
| 19 | 425458-84 | Уплотнительное кольцо | 2 |
| 20 | 448200 | Пробка | 3 |
| 21 | 448201 | Пробка | 5 |
| 22 | 425458-85 | Втулка | 1 |
| 23 | 430623 | Уплотнительное кольцо | 1 |
| 25 | 425458-87 | Дроссель | 2 |
| 27 | 425458-88 | Пробка | 1 |
| 28 | 425458-89 | Уплотнительное кольцо | 1 |
| 29 | 160163 | Уплотнительное кольцо | 1 |
| 30 | 425458-90 | Трубопроводы деталь | 1 |
| 31 | 425458-93 | Трубопроводы деталь | 1 |
| 32 | 425458-95 | Пробка | 1 |
| 35 | 425458-96 | Лента маркировка | 1 |
| 36 | 425458-97 | Лента маркировка | 1 |
| 37 | 425458-98 | Лента маркировка | 1 |
| 41 | 425458-99 | Уплотнение фастенер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC150C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
