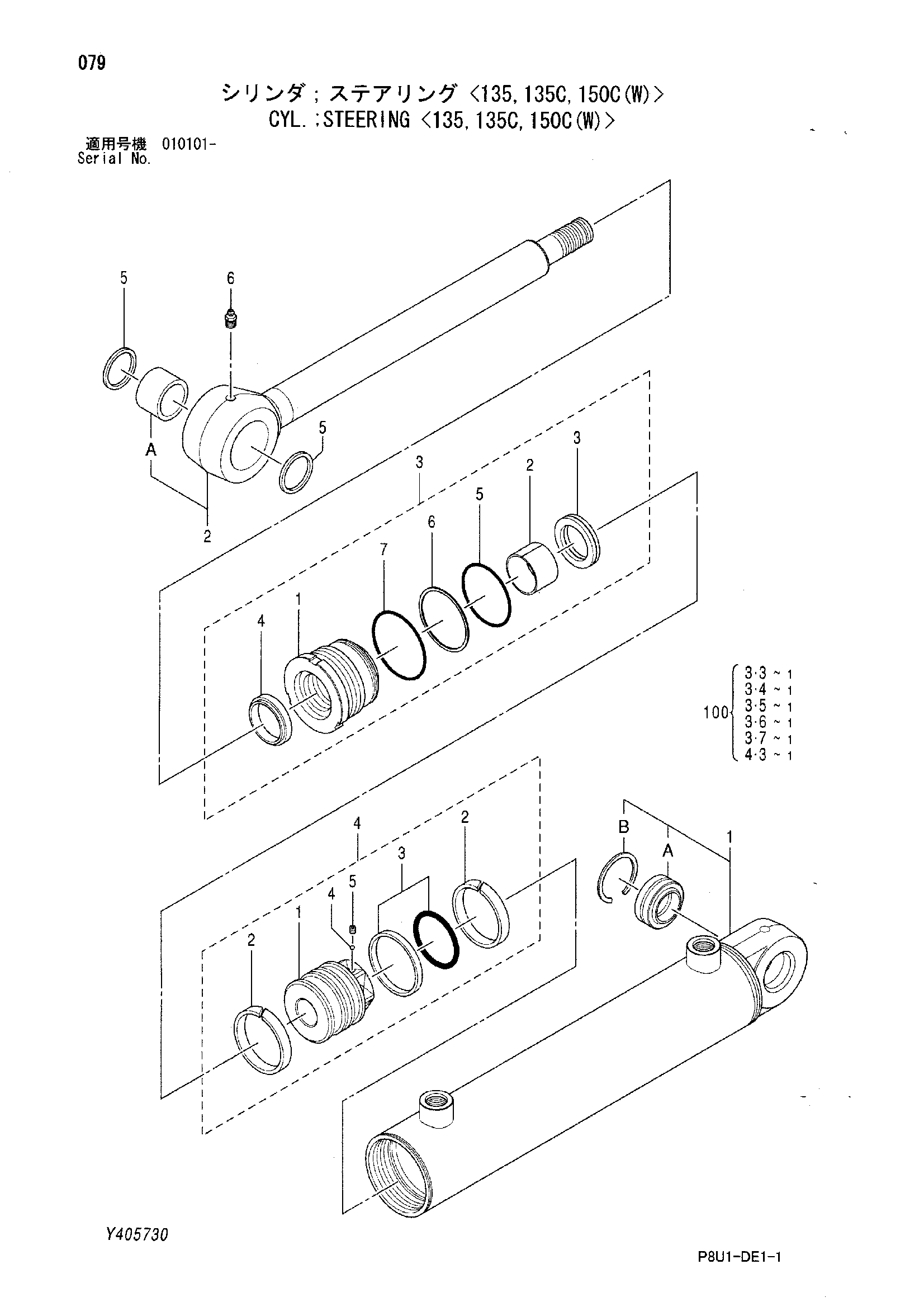

Гидроцилиндр. рулевое управление <135, 135C, 150C(W)> — HITACHI CC150C
Заводская схема «Гидроцилиндр. рулевое управление <135, 135C, 150C(W)>» для HITACHI CC150C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 425460 | Гидроцилиндр рулевого управления | 1 | |
| 1 | 425460-10 | Трубка гидроцилиндр | 1 |
| 1A | 425460-11 | Втулка SPH. | 1 |
| 1B | 425460-12 | Кольцо ретаинг | 1 |
| 2 | 425460-20 | Шток поршня | 1 |
| 2A | 425460-21 | Втулка | 1 |
| 3 | 425460-30 | Головка гидроцилиндр.в сборе | 1 |
| 3-1 | 425460-31 | Головка гидроцилиндра | 1 |
| 3-2 | 425460-32 | Втулка | 1 |
| 3-3 | 425460-33 | U-образная манжета | 1 |
| 3-4 | 425460-34 | Грязесъёмное кольцо | 1 |
| 3-5 | 425460-35 | Уплотнительное кольцо | 1 |
| 3-6 | 425460-36 | Опорное кольцо | 1 |
| 3-7 | 425460-37 | Уплотнительное кольцо | 1 |
| 4 | 425460-40 | Поршень в сборе | 1 |
| 4-1 | 425460-41 | Поршень | 1 |
| 4-2 | 425460-42 | Направляющее кольцо | 2 |
| 4-3 | 425460-43 | Уплотнительное кольцо | 1 |
| 4-4 | 425460-44 | Стальной шарик | 1 |
| 4-5 | 425460-45 | Установочный винт | 1 |
| 5 | 425460-50 | Пылезащитное уплотнение | 2 |
| 6 | 425460-60 | Пресс-маслёнка | 1 |
| 100 | 426455 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC150C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
