Передний скребок — HITACHI CC150C

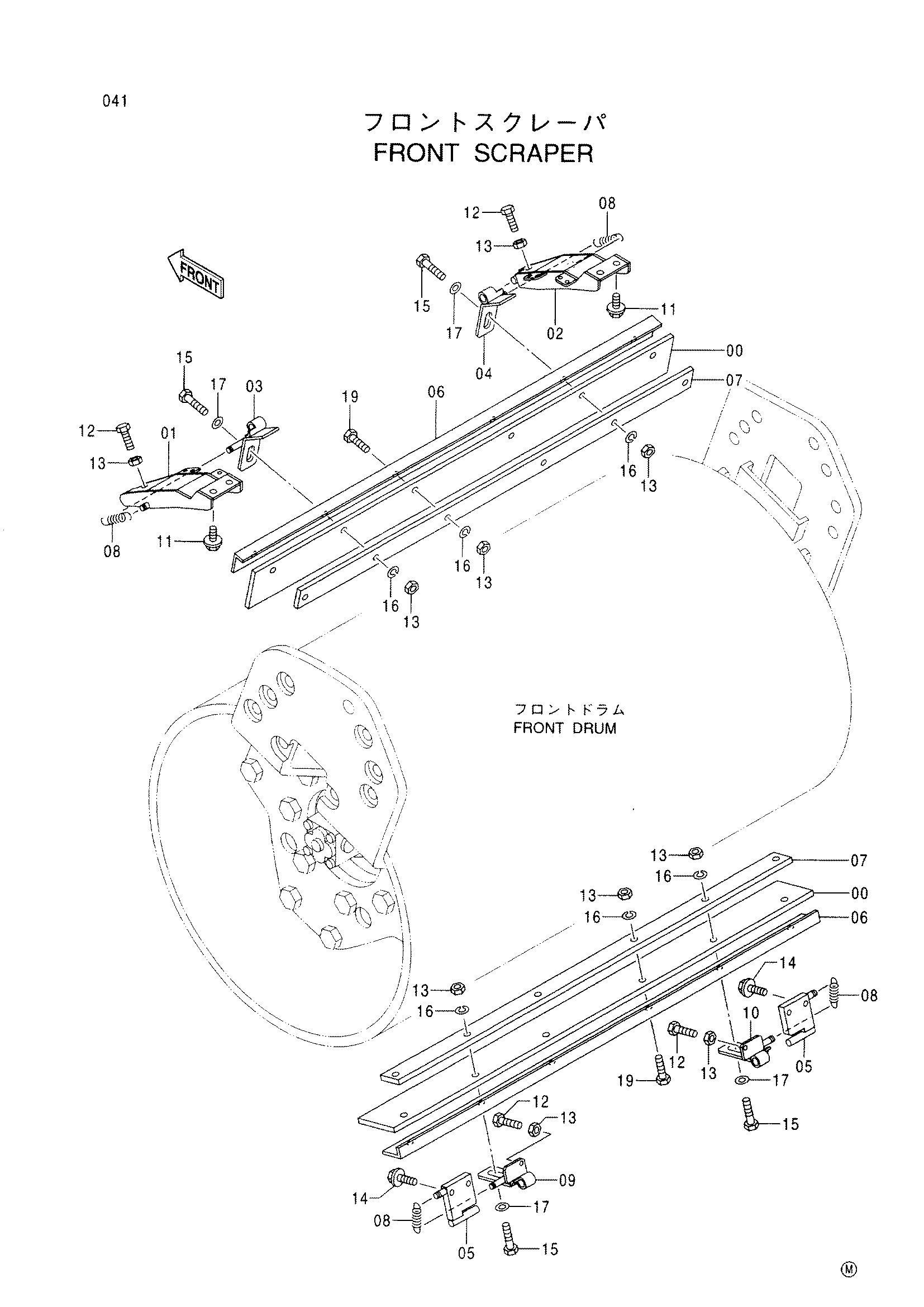

Заводская схема «Передний скребок» для HITACHI CC150C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425431 | Отвал | 2 |
| 01 | 425746 | Кронштейн | 1 |
| 02 | 425748 | Кронштейн | 1 |
| 03 | 425763 | Кронштейн | 1 |
| 04 | 425764 | Кронштейн | 1 |
| 05 | 425767 | Кронштейн | 2 |
| 06 | 425565 | Кронштейн | 2 |
| 07 | 425567 | Пластина | 2 |
| 08 | 425434 | Пружина | 4 |
| 09 | 425765 | Кронштейн | 1 |
| 10 | 425766 | Кронштейн | 1 |
| 11 | 500029 | Болт с шайбой | 4 |
| 12 | 425074 | Болт | 4 |
| 13 | 570006 | Гайка | 16 |
| 14 | 500030 | Болт с шайбой | 4 |
| 15 | 500161 | Болт | 4 |
| 16 | 947887 | Пружинная шайба | 12 |
| 17 | 446281 | Шайба | 4 |
| 19 | 500030 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC150C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
