Вибрационные трубопроводы — HITACHI CC150C

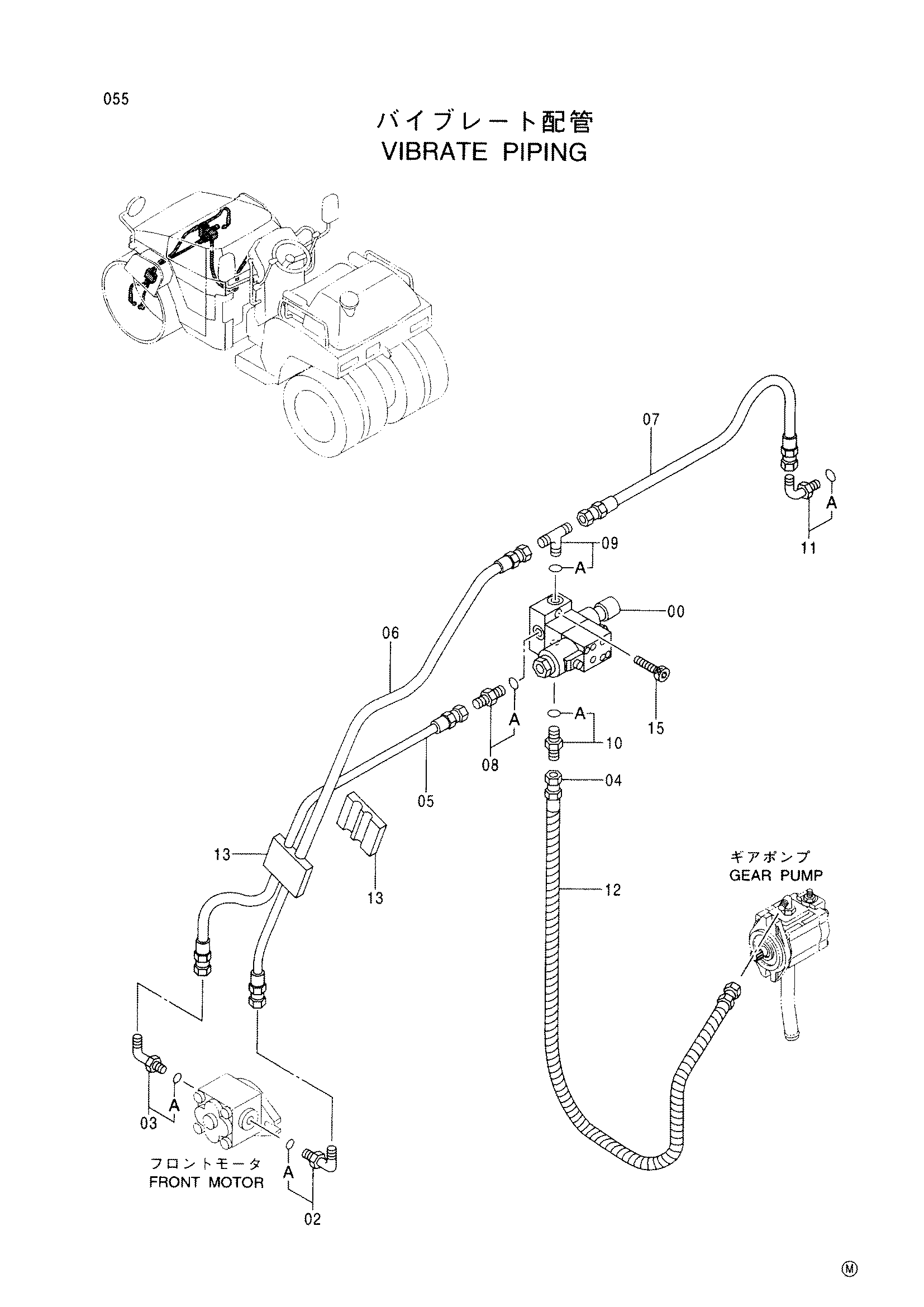

Заводская схема «Вибрационные трубопроводы» для HITACHI CC150C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425464 | Гидрораспределитель | 1 |
| 02 | 424050 | Угловой штуцер | 1 |
| 02A | 947520 | Уплотнительное кольцо | 1 |
| 03 | 424049 | Угловой штуцер | 1 |
| 03A | 430623 | Уплотнительное кольцо | 1 |
| 04 | 425651 | Шланг | 1 |
| 05 | 425685 | Шланг | 1 |
| 06 | 425684 | Шланг | 1 |
| 07 | 425662 | Шланг | 1 |
| 08 | 424094 | Адаптер | 1 |
| 08A | 947519 | Уплотнительное кольцо | 1 |
| 09 | 425478 | Тройник | 1 |
| 09A | 947519 | Уплотнительное кольцо | 1 |
| 10 | 425541 | Угловой штуцер | 1 |
| 10A | 947519 | Уплотнительное кольцо | 1 |
| 11 | 425475 | Угловой штуцер | 1 |
| 11A | 430623 | Уплотнительное кольцо | 1 |
| 12 | 425524 | Защитный кожух | 2 |
| 13 | 425687 | Хомут | 2 |
| 15 | 425553 | Болт с внутренним шестигранником | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC150C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
