Насос жидкостной системы орошения — HITACHI CC150C

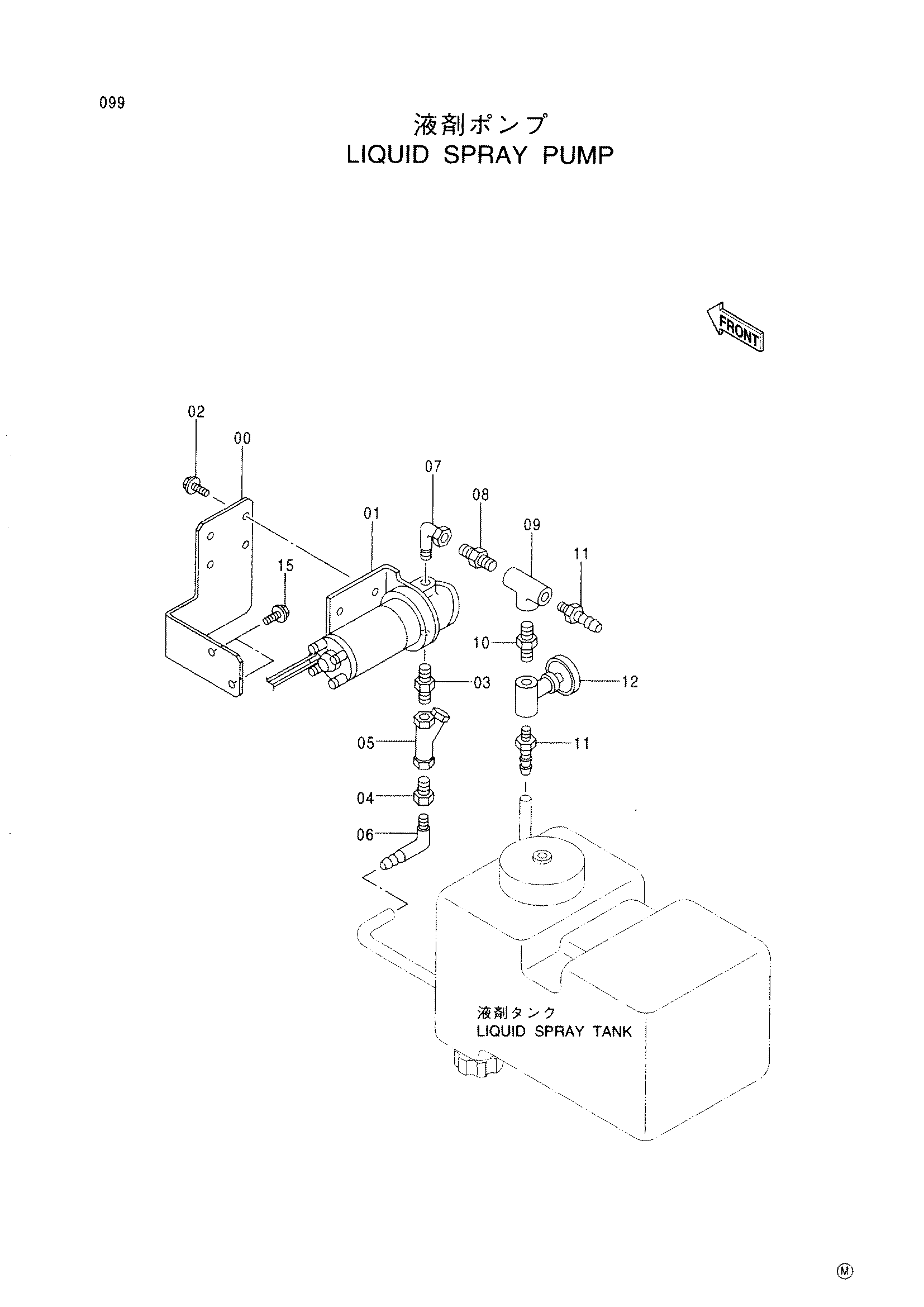

Заводская схема «Насос жидкостной системы орошения» для HITACHI CC150C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425605 | Кронштейн | 1 |
| 01 | 425436 | Насос | 1 |
| 02 | 947608 | Болт с шайбой | 4 |
| 03 | 947414 | Адаптер | 1 |
| 04 | 435089 | Втулка | 1 |
| 05 | 438341 | Сетчатый фильтр | 1 |
| 06 | 424260 | Штуцер шланг | 1 |
| 07 | 947437 | Угловой штуцер | 1 |
| 08 | 425616 | Адаптер | 1 |
| 09 | 947709 | Тройник | 1 |
| 10 | J70781 | Адаптер | 1 |
| 11 | 439684 | Штуцер шланг | 2 |
| 12 | 438347 | Неедле клапан | 1 |
| 15 | 500048 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC150C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
