Рычаг хода — HITACHI CC150C-3A

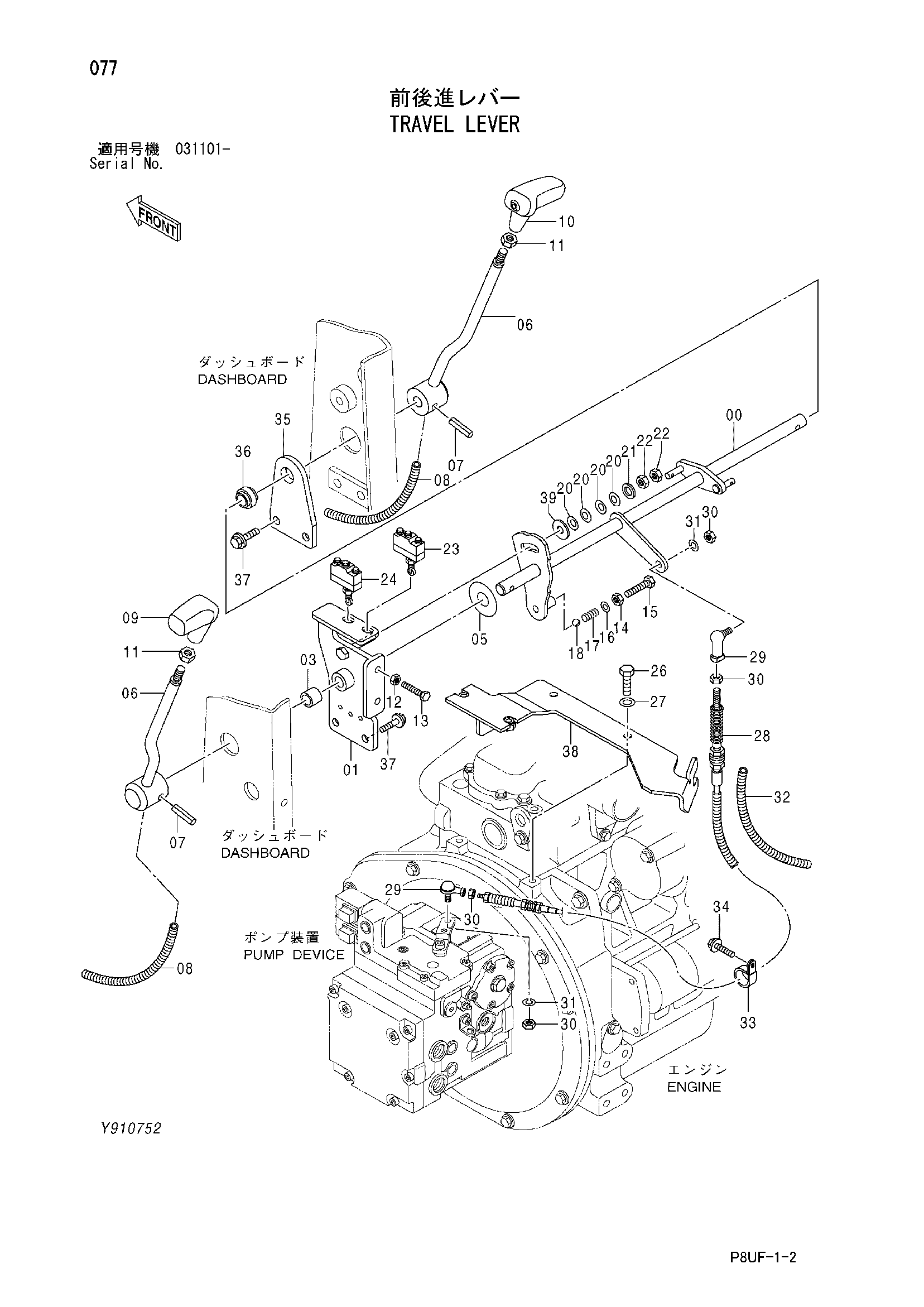

Заводская схема «Рычаг хода» для HITACHI CC150C-3A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y701111 | Вал | 1 |
| 01 | Y802629 | Кронштейн | 1 |
| 03 | Y405231 | Втулка | 1 |
| 05 | Y415654 | Пластина | 1 |
| 06 | Y971690 | Рычаг | 2 |
| 07 | 984299 | Пружинный штифт | 2 |
| 08 | Y407056 | Трубка | 2 |
| 09 | Y414895 | Рукоятка (левый) | 1 |
| 10 | Y414896 | Рукоятка (правый) | 1 |
| 11 | J952012 | Гайка | 2 |
| 12 | M500807 | Гайка | 2 |
| 13 | J900825 | Болт | 2 |
| 14 | J950012 | Гайка | 1 |
| 15 | J901235 | Болт | 1 |
| 16 | A590105 | Плоская шайба | 1 |
| 17 | Y404906 | Пружина сжатия | 1 |
| 18 | Y404911 | Стальной шарик | 1 |
| 20 | Y415251 | Тарельчатая пружина | 4 |
| 21 | J222010 | Шайба | 1 |
| 22 | J950010 | Гайка | 2 |
| 23 | Y402008 | Выключатель микро | 1 |
| 24 | Y404955 | Выключатель микро | 1 |
| 26 | A590110 | Плоская шайба | 2 |
| 27 | J241020 | Болт | 2 |
| 28 | Y415335 | Трос управления | 1 |
| 29 | 4056017 | Шарнир | 2 |
| 30 | M500605 | Гайка | 4 |
| 31 | A590906 | Пружинная шайба | 2 |
| 32 | 4327293 | Защитный кожух | 3 |
| 33 | 4190275 | Зажим | 1 |
| 34 | J271020 | Болт с шайбой | 1 |
| 34A | J901020 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | Y416004 | Пластина | 1 |
| 36 | Y405230 | Подшипник. DRY | 1 |
| 37 | J271030 | Болт с шайбой | 4 |
| 37A | J901030 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 38 | Y802663 | Кронштейн | 1 |
| 39 | Y416293 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC150C-3A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
