Электрооборудование (4)(управление) — HITACHI CC150C-3

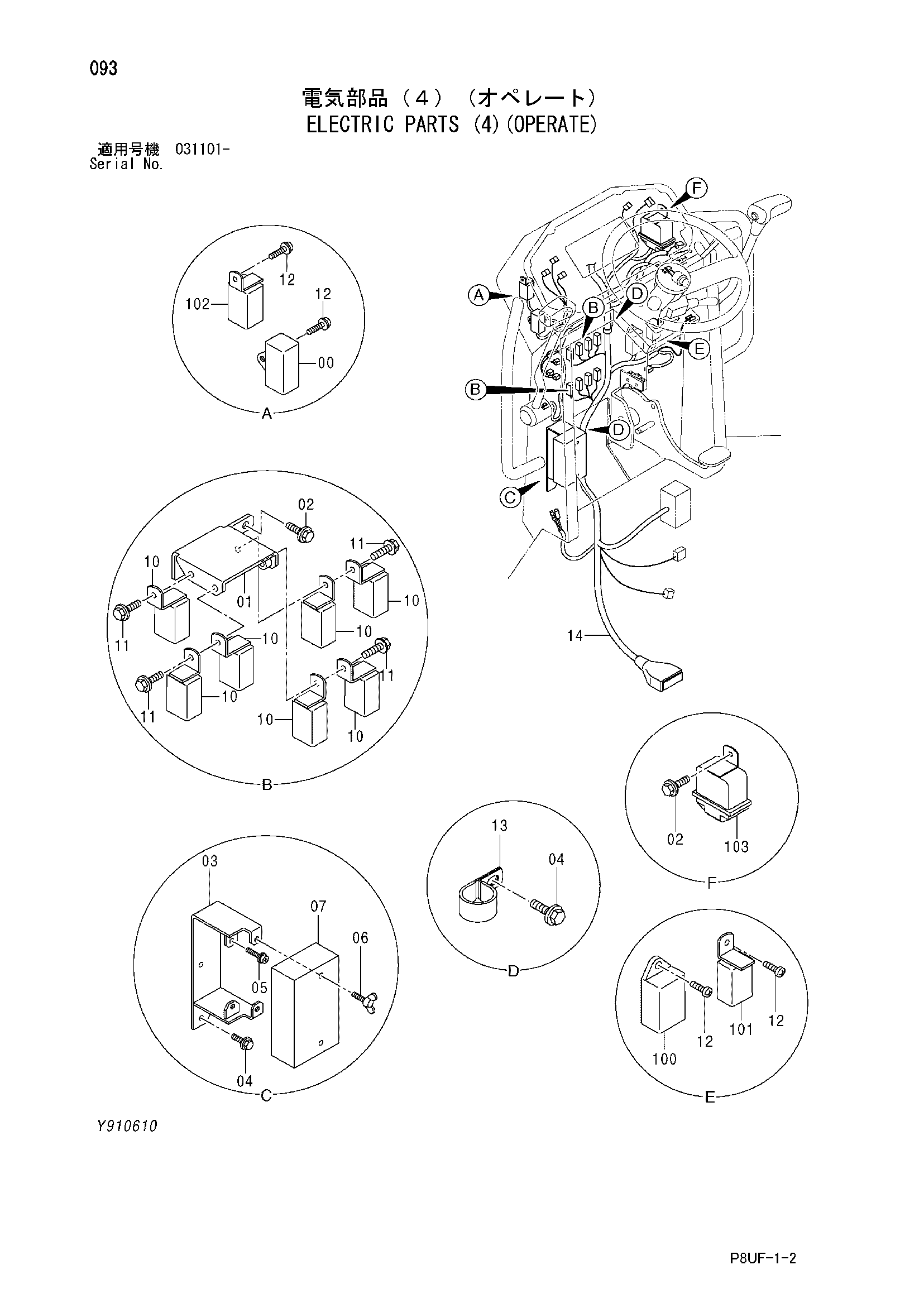

Заводская схема «Электрооборудование (4)(управление)» для HITACHI CC150C-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y434094 | Реле | 1 |
| 01 | Y802518 | Кронштейн | 2 |
| 02 | J260814 | Болт с шайбой | 5 |
| 02A | J900814 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | Y802617 | Кронштейн | 1 |
| 04 | J271016 | Болт с шайбой | 4 |
| 04A | J901016 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | J450512 | Винт с шайбой | 2 |
| 06 | M360610 | Болт винг | 2 |
| 07 | Y406459 | Крышка | 1 |
| 10 | 4607115 | Реле | 14 |
| 11 | J260612 | Болт с шайбой | 8 |
| 11A | J900612 | Болт | 1 |
| 11B | A590106 | Плоская шайба | 1 |
| 12 | J460612 | Винт с шайбой | 4 |
| 13 | 4190264 | Зажим | 2 |
| 14 | Y415957 | Жгут проводов | 1 |
| 100 | 4355574 | Контроллер (QGS) | 1 |
| 101 | Y416178 | Реле | 1 |
| 102 | 4419860 | Реле | 1 |
| 103 | Y416180 | Реле | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC150C-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
