Насос системы орошения — HITACHI CC150C-3

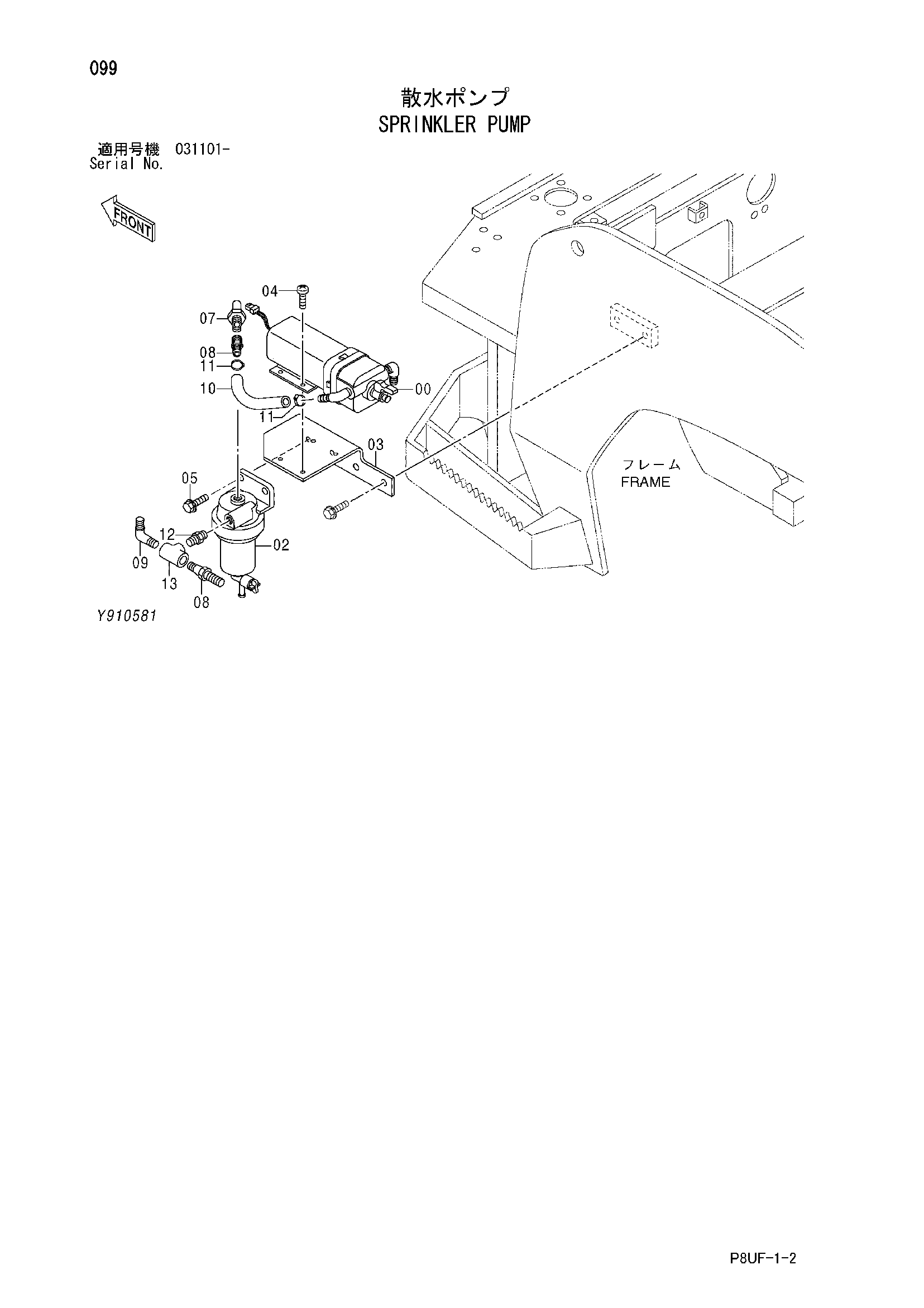

Заводская схема «Насос системы орошения» для HITACHI CC150C-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y415200 | Насос диапхрагм | 1 |
| 02 | Y414239 | Фильтр | 1 |
| 02A | Y416184 | Фильтрующий элемент | 1 |
| 03 | Y802510 | Кронштейн | 1 |
| 04 | J450620 | Винт с шайбой | 4 |
| 05 | J271040 | Болт с шайбой | 2 |
| 05A | J901040 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | 94-0631 | Угловой штуцер | 1 |
| 08 | Y408418 | Штуцер шланг | 2 |
| 09 | Y409154 | Штуцер шланг | 1 |
| 10 | Y415333 | Шланг | 1 |
| 11 | 4514700 | Зажим шланг | 2 |
| 12 | 94-1702 | Адаптер | 1 |
| 13 | 94-0661 | Тройник | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC150C-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
