Вибрационные трубопроводы (1)<150-3, 150-3A> — HITACHI CC150C-3

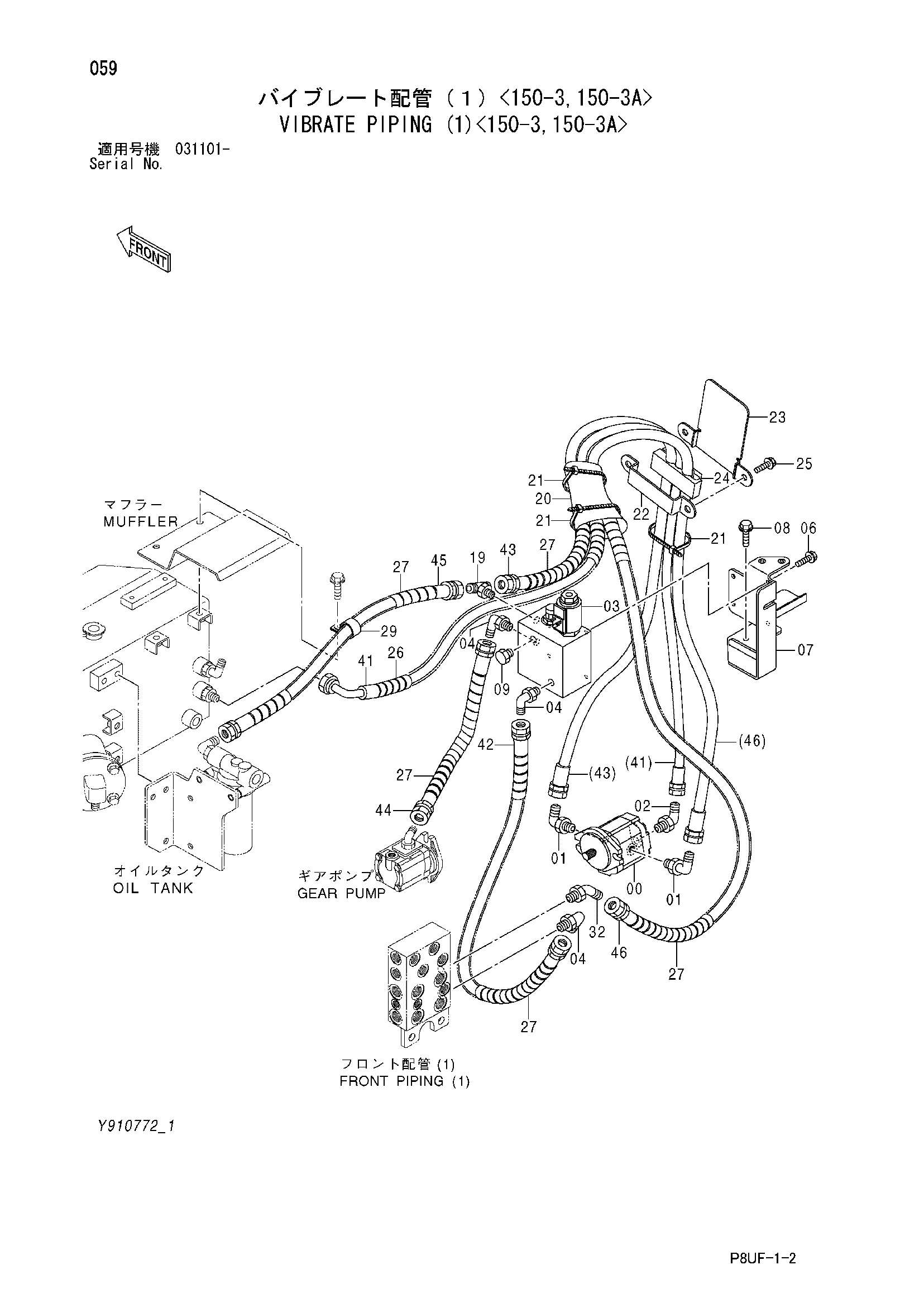

Заводская схема «Вибрационные трубопроводы (1)<150-3, 150-3A>» для HITACHI CC150C-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y414931 | Шестерённый гидромотор | 1 |
| 01 | 4327300 | Угловой штуцер | 2 |
| 01A | R26906R | Уплотнительное кольцо | 1 |
| 02 | 4277654 | Угловой штуцер | 1 |
| 02A | R26448R | Уплотнительное кольцо | 1 |
| 03 | Y414930 | Гидрораспределитель | 1 |
| 04 | A852344 | Угловой штуцер | 3 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | J260816 | Болт с шайбой | 4 |
| 06A | J900816 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 07 | Y802664 | Кронштейн | 1 |
| 08 | J271030 | Болт с шайбой | 2 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 4174541 | Пробка | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | A852544 | Тройник | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4370544 | Сиденье резиновый | 1 |
| 21 | 4323613 | Ленточный зажим | 3 |
| 22 | Y415989 | Пластина | 1 |
| 23 | Y971733 | Крышка | 1 |
| 24 | Y415890 | Хомут | 1 |
| 25 | J271020 | Болт с шайбой | 2 |
| 25A | J901020 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 4327294 | Защитный кожух | 1 |
| 27 | 4446406 | Защитный кожух | 8 |
| 29 | 4190263 | Зажим | 1 |
| 32 | A852244 | Угловой штуцер | 1 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
| 41 | 4235270 | Шланг | 1 |
| 42 | Y416235 | Шланг | 1 |
| 43 | 4305265 | Шланг | 1 |
| 44 | 4305254 | Шланг | 1 |
| 45 | 4637608 | Шланг | 1 |
| 46 | 4305279 | Шланг <150> | 1 |
| 46 | 4305278 | Шланг <150A> | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC150C-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
