Передний скребок — HITACHI CC150C-3

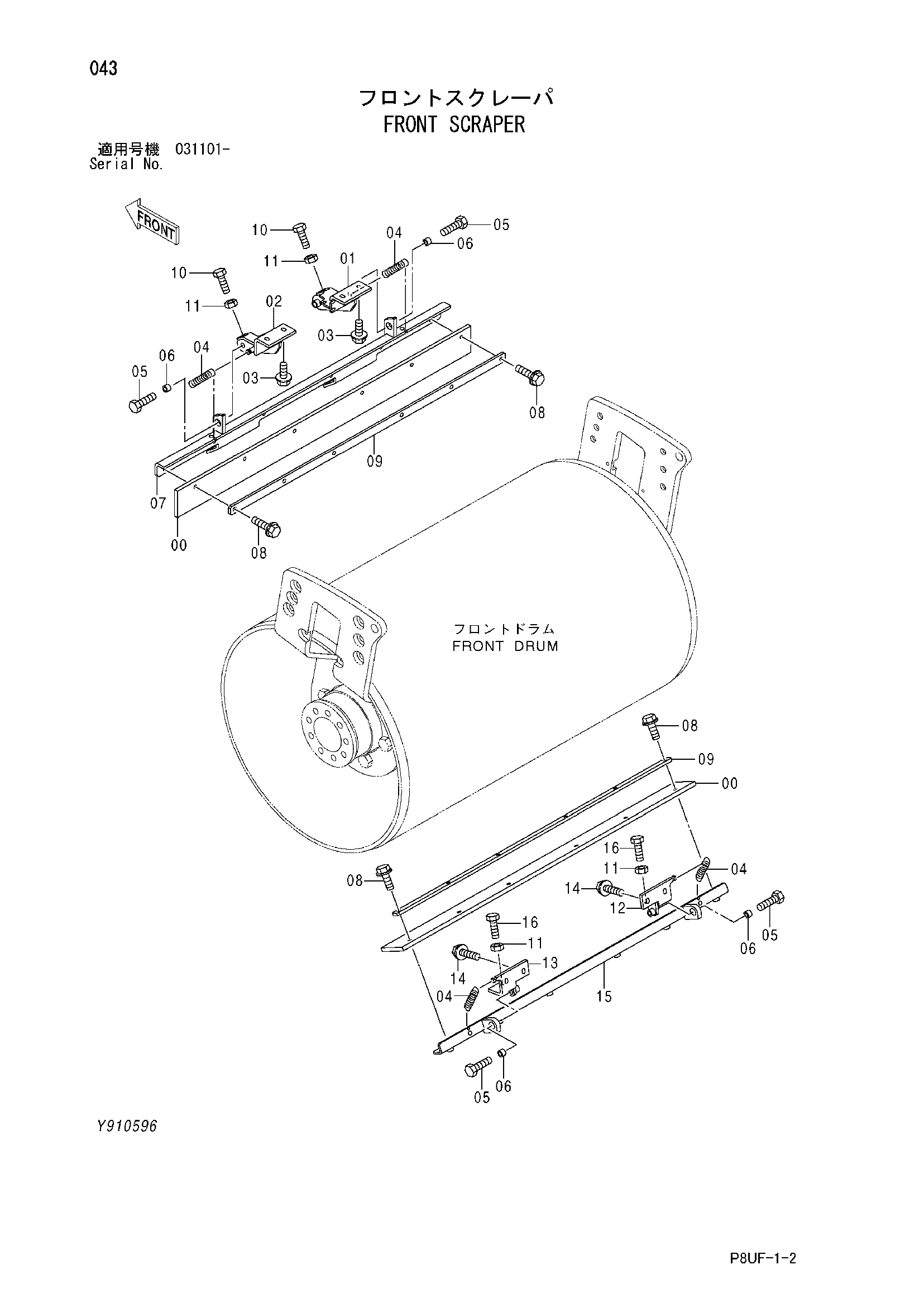

Заводская схема «Передний скребок» для HITACHI CC150C-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y415460 | Отвал | 2 |
| 01 | Y802623 | Кронштейн | 1 |
| 02 | Y802624 | Кронштейн | 1 |
| 03 | J271020 | Болт с шайбой | 4 |
| 03A | J901020 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | Y300759 | Пружина | 4 |
| 05 | J901245 | Болт | 4 |
| 06 | Y405015 | Проставка <150-3> | 4 |
| 06 | Y405015 замена: Y416361 | Проставка <150C-3> | 4 |
| 06 | Y416361 | Проставка <150C-3> | 4 |
| 06 | Y416361 | Проставка <150-3A, 150C-3A> | 4 |
| 07 | Y802625 | Кронштейн | 1 |
| 08 | J271045 | Болт с шайбой | 12 |
| 08A | J901045 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | Y302098 | Пластина | 2 |
| 10 | J901035 | Болт | 2 |
| 11 | J950010 | Гайка | 4 |
| 12 | Y802584 | Кронштейн | 1 |
| 13 | Y802585 | Кронштейн | 1 |
| 14 | J271035 | Болт с шайбой | 4 |
| 14A | J901035 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | Y802626 | Кронштейн | 1 |
| 16 | M261040 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC150C-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
