Ороситель трубопроводы <150C(W)> — HITACHI CC150C-2

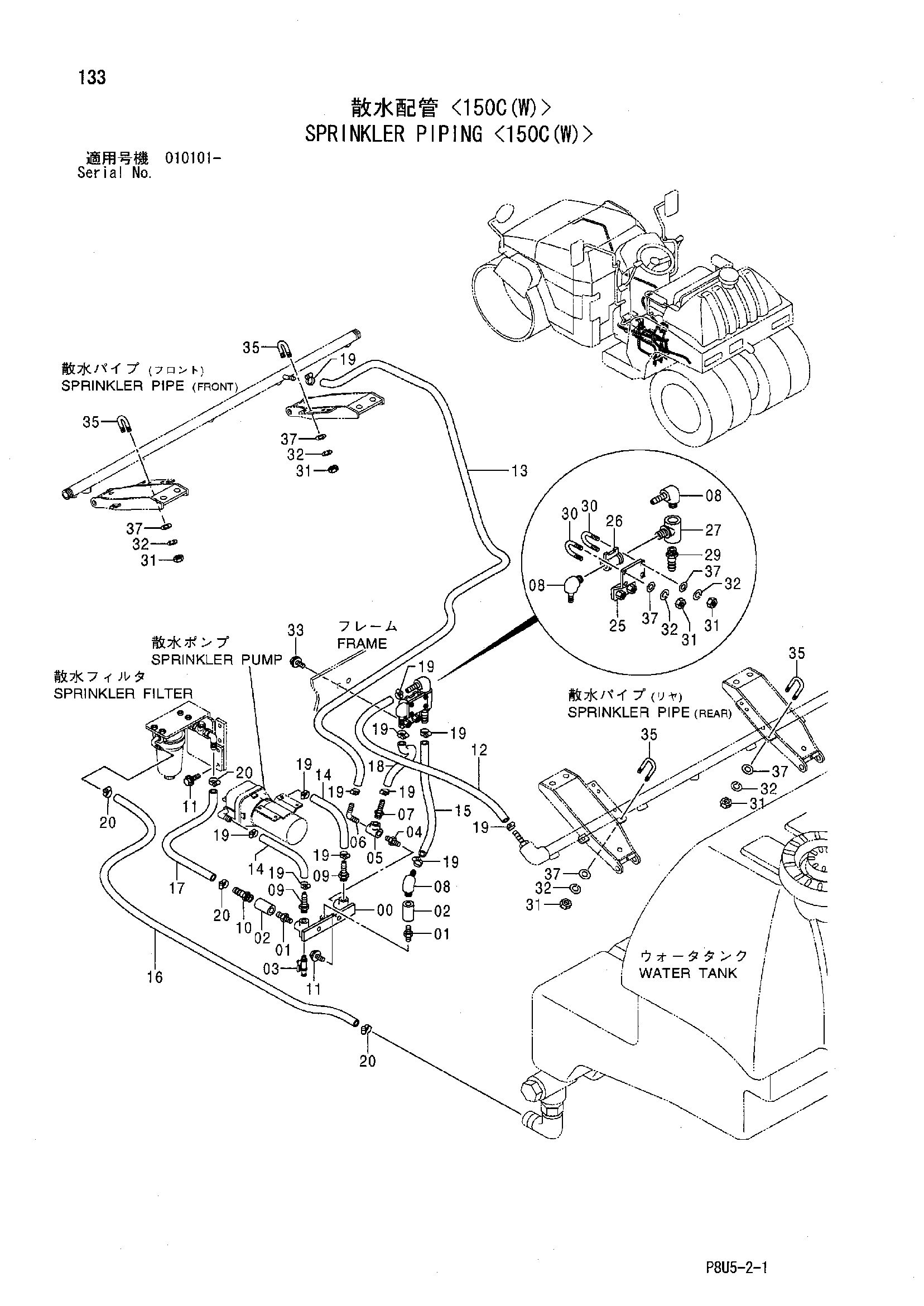

Заводская схема «Ороситель трубопроводы <150C(W)>» для HITACHI CC150C-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425802 | Кронштейн | 1 |
| 01 | 425532 | Адаптер | 2 |
| 02 | 947421 | Разъём | 2 |
| 03 | 438392 | Шаровой клапан | 3 |
| 04 | 425616 | Адаптер | 1 |
| 05 | 947709 | Тройник | 1 |
| 06 | 424260 | Штуцер шланг | 1 |
| 07 | 439684 | Штуцер шланг | 1 |
| 08 | 439415 | Штуцер шланг | 3 |
| 09 | 425617 | Штуцер шланг | 2 |
| 10 | 424263 | Штуцер шланг | 1 |
| 11 | 500048 | Болт с шайбой | 4 |
| 12 | 947279 | Шланг | 1 |
| 13 | 947279 | Шланг | 1 |
| 14 | 244054 | Шланг | 2 |
| 15 | 947279 | Шланг | 1 |
| 16 | 947281 | Шланг | 1 |
| 17 | 947281 | Шланг | 1 |
| 18 | 947279 | Шланг | 1 |
| 19 | 947463 | Хомут шланга | 12 |
| 20 | 424171 | Хомут шланга | 4 |
| 25 | 425813 | Кронштейн | 1 |
| 26 | 425622 | Шаровой клапан | 1 |
| 27 | 425623 | Тройник | 1 |
| 29 | 439334 | Штуцер шланг | 1 |
| 30 | 947595 | U-образный болт | 2 |
| 31 | 947853 | Гайка | 12 |
| 32 | 947886 | Пружинная шайба | 12 |
| 33 | 500029 | Болт с шайбой | 2 |
| 35 | 947596 | U-образный болт | 4 |
| 37 | 947322 | Плоская шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC150C-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
