Вибрационные трубопроводы (2) <150> — HITACHI CC150C-2

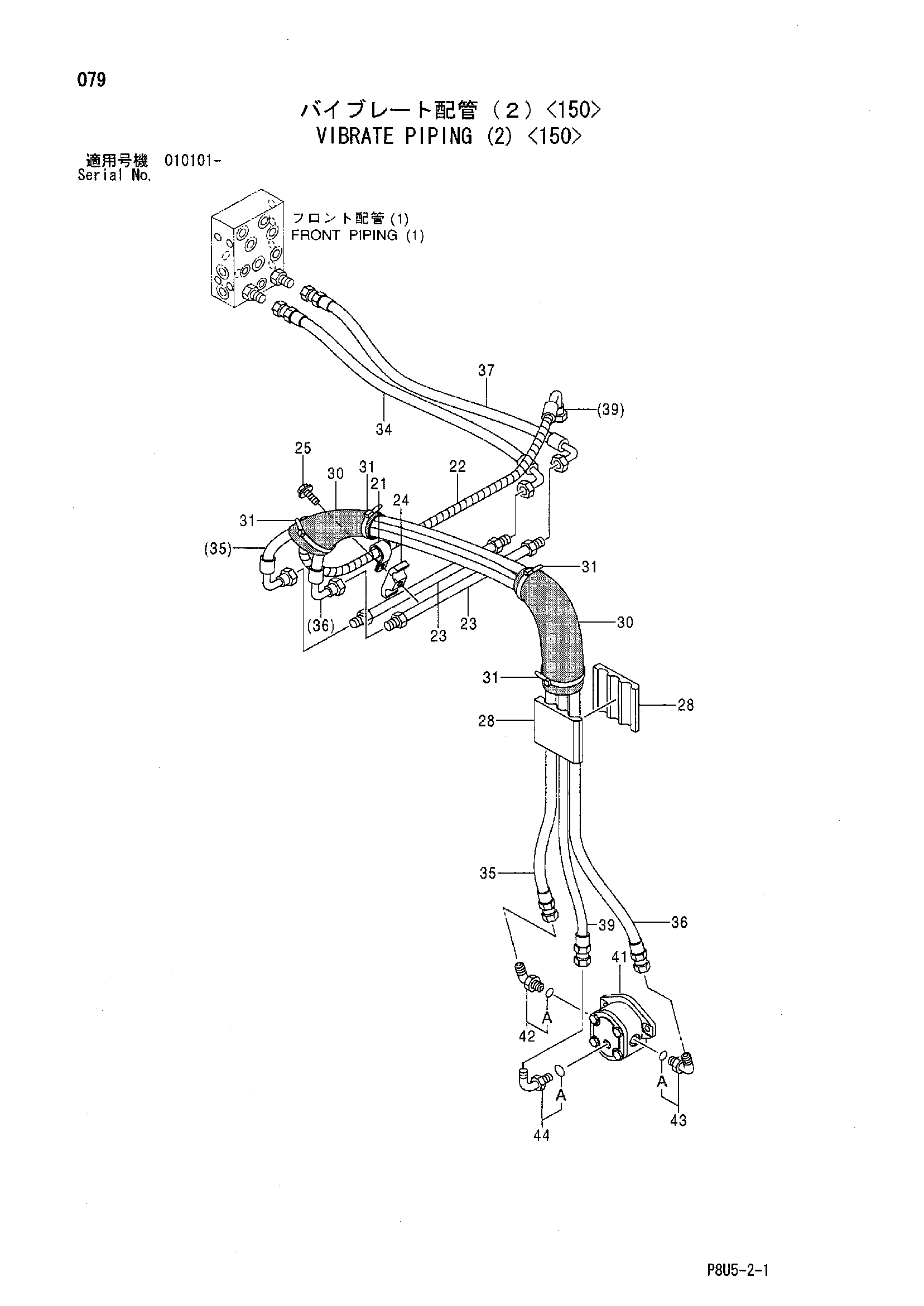

Заводская схема «Вибрационные трубопроводы (2) <150>» для HITACHI CC150C-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21 | 424657 | Зажим | 1 |
| 22 | 439969 | Защитный кожух | 1 |
| 23 | 426083 | Трубка | 2 |
| 24 | 425997 | Хомут трубки | 2 |
| 25 | 500161 | Болт с шайбой | 2 |
| 28 | 426023 | Хомут | 2 |
| 30 | 425511 | Сиденье резиновый | 2 |
| 31 | 313102 | Ленточный зажим | 4 |
| 34 | 380944 | Шланг | 1 |
| 35 | 426032 | Шланг | 1 |
| 36 | 483253 | Шланг | 1 |
| 37 | 482553 | Шланг | 1 |
| 39 | 425998 | Шланг | 1 |
| 41 | 426052 | Шестерённый гидромотор | 1 |
| 42 | 334558 | Угловой штуцер | 1 |
| 42A | 160144 | Уплотнительное кольцо | 1 |
| 43 | 334419 | Угловой штуцер | 1 |
| 43A | 160153 | Уплотнительное кольцо | 1 |
| 44 | 234806 | Угловой штуцер | 1 |
| 44A | 160150 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC150C-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
