Задний скрапер <150> — HITACHI CC150C-2

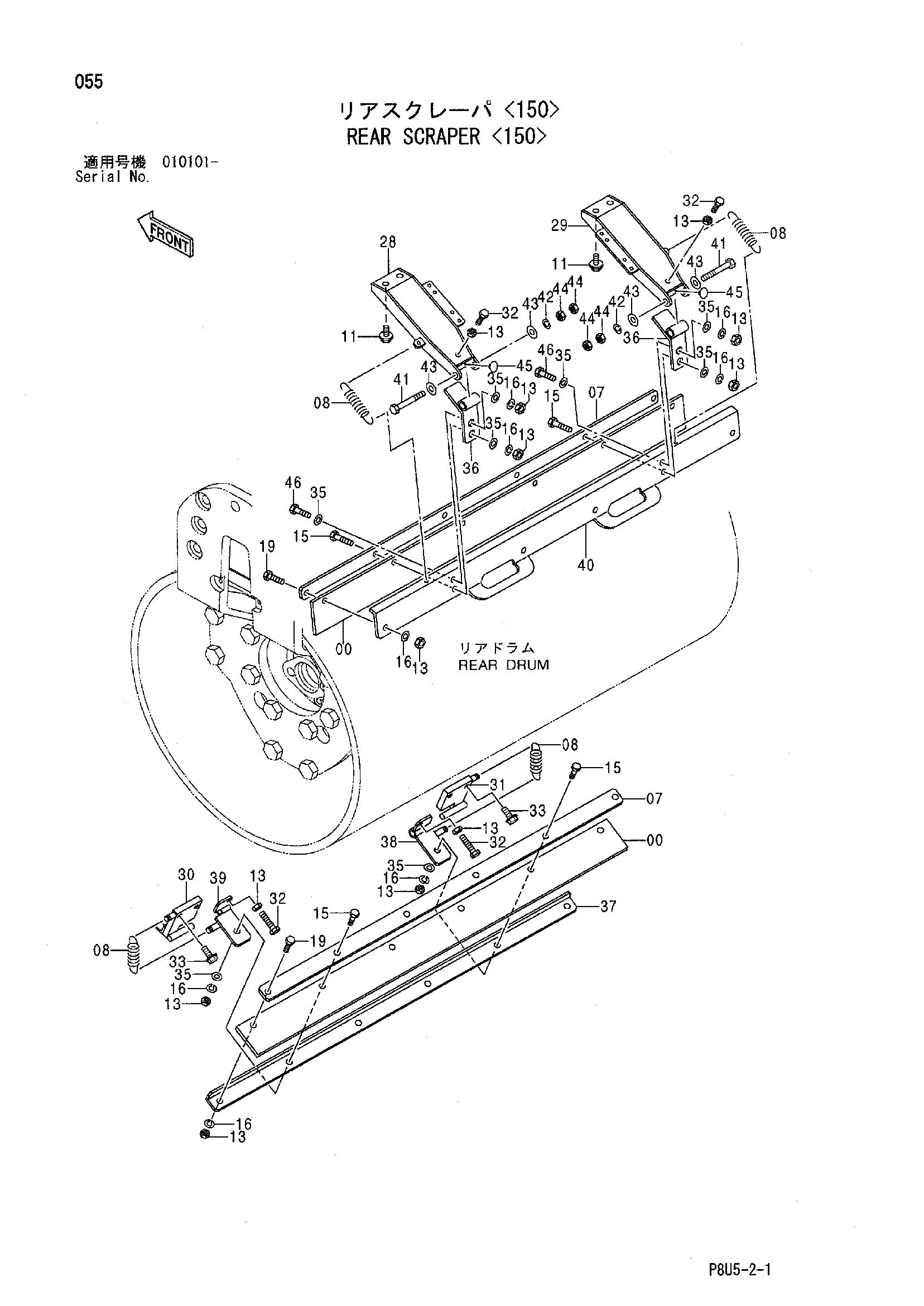

Заводская схема «Задний скрапер <150>» для HITACHI CC150C-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425431 | Отвал | 2 |
| 07 | 425567 | Пластина | 2 |
| 08 | 425434 | Пружина | 4 |
| 11 | 500029 | Болт с шайбой | 4 |
| 13 | 570006 | Гайка | 18 |
| 15 | 500161 | Болт | 4 |
| 16 | 947887 | Пружинная шайба | 14 |
| 19 | 500030 | Болт | 8 |
| 28 | 426065 | Кронштейн | 1 |
| 29 | 426066 | Кронштейн | 1 |
| 30 | 426078 | Кронштейн | 1 |
| 31 | 426079 | Кронштейн | 1 |
| 32 | 425842 | Болт | 4 |
| 33 | 500031 | Болт с шайбой | 4 |
| 35 | 947324 | Плоская шайба | 8 |
| 36 | 426087 | Кронштейн | 2 |
| 37 | 425567 | Кронштейн | 1 |
| 38 | 426080 | Кронштейн | 1 |
| 39 | 426081 | Кронштейн | 1 |
| 40 | 426006 | Кронштейн | 1 |
| 41 | 500122 | Болт | 2 |
| 42 | 947888 | Пружинная шайба | 2 |
| 43 | 947325 | Плоская шайба | 4 |
| 44 | 570007 | Гайка | 4 |
| 45 | 425118 | Резиновая подушка | 2 |
| 46 | 500029 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC150C-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
