Поворотный группа — HITACHI CC150C-2

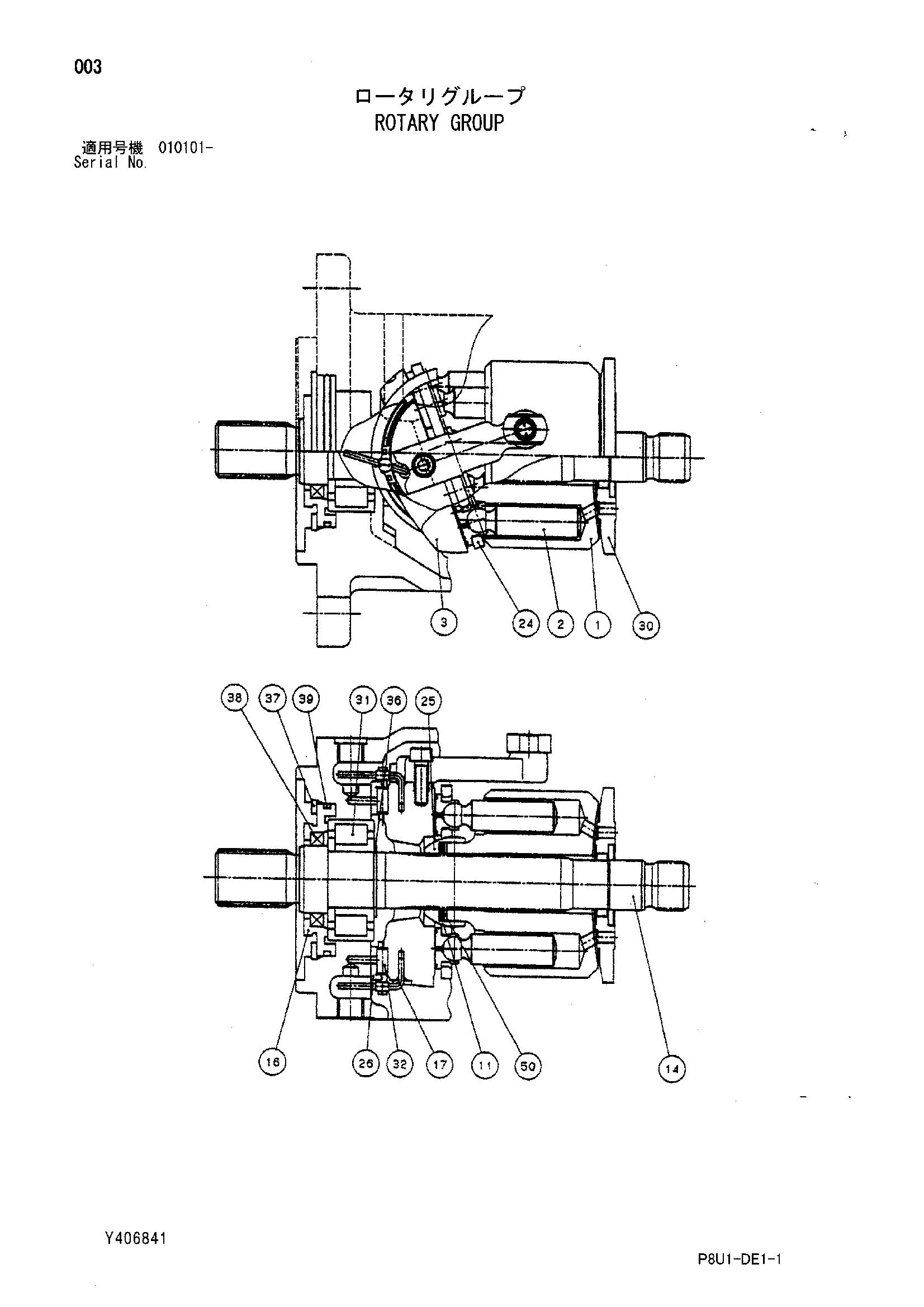

Заводская схема «Поворотный группа» для HITACHI CC150C-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 425458-01 | Поворотный группа | 1 |
| 2 | 425458-02 | Поршень | 9 |
| 3 | 425458-03 | Подвес деталь | 1 |
| 11 | 425458-08 | Пружина флусх | 1 |
| 14 | 425458-09 | Вал | 1 |
| 17 | 425458-10 | Палец | 2 |
| 26 | 425458-11 | Направляющая | 1 |
| 30 | 425458-12 | Пластина | 1 |
| 31 | 425458-13 | Подшипник | 1 |
| 32 | 425458-14 | Подшипник | 2 |
| 36 | 425458-15 | Стопорное кольцо | 1 |
| 37 | 425458-16 | Стопорное кольцо | 1 |
| 39 | 425458-17 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC150C-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
