Гидролинии рабочего оборудования (1) <150> — HITACHI CC150C-2

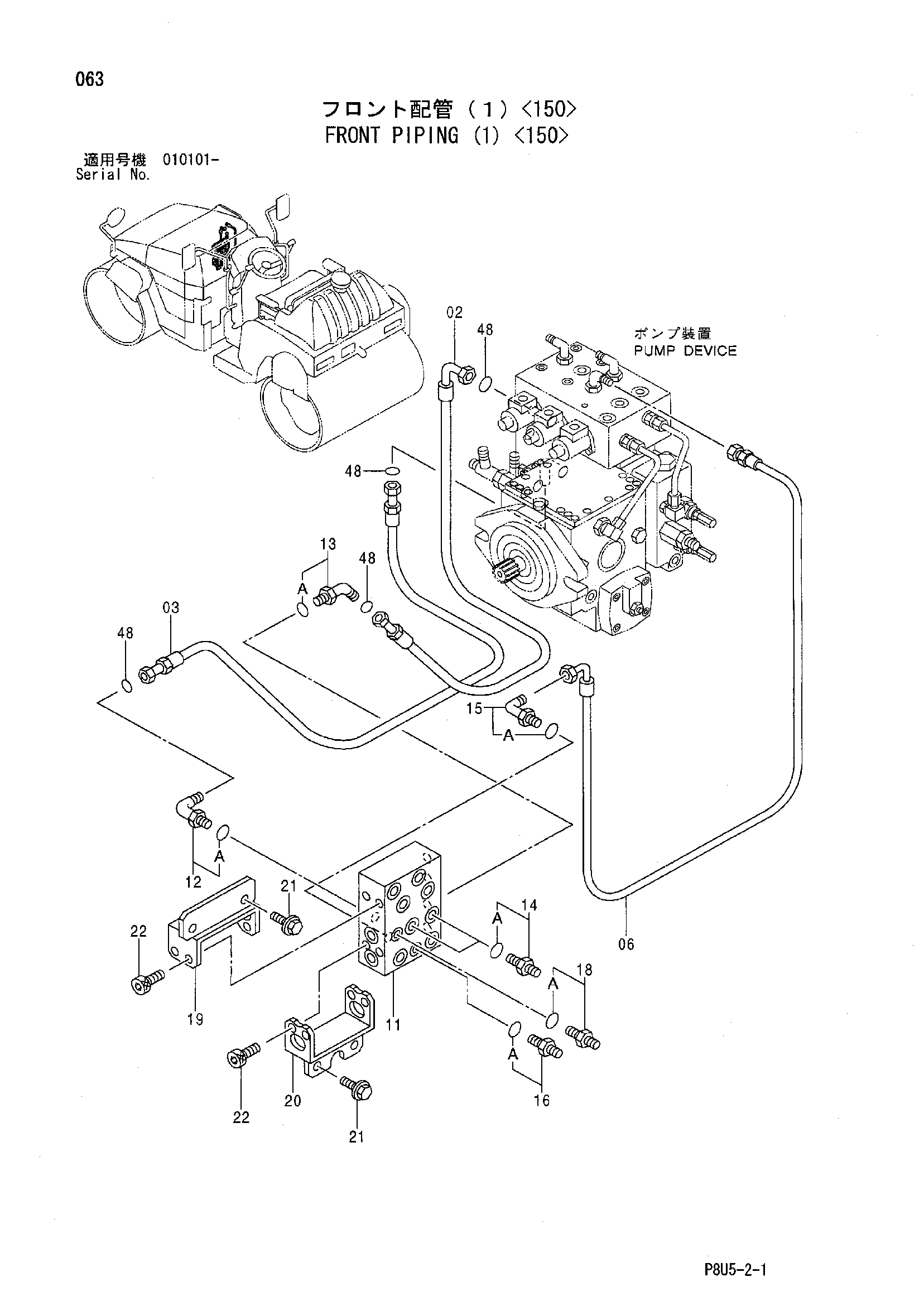

Заводская схема «Гидролинии рабочего оборудования (1) <150>» для HITACHI CC150C-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 425653 | Шланг | 1 |
| 03 | 425654 | Шланг | 1 |
| 06 | 425476 | Шланг | 1 |
| 11 | 426000 | Коллектор | 1 |
| 12 | 425545 | Угловой штуцер | 1 |
| 12A | 430623 | Уплотнительное кольцо | 1 |
| 13 | 425544 | Угловой штуцер | 1 |
| 13A | 430623 | Уплотнительное кольцо | 1 |
| 14 | 425543 | Адаптер | 2 |
| 14A | 430623 | Уплотнительное кольцо | 1 |
| 15 | 424047 | Угловой штуцер | 1 |
| 15A | 438402 | Уплотнительное кольцо | 1 |
| 16 | 424075 | Адаптер | 1 |
| 16A | 438402 | Уплотнительное кольцо | 1 |
| 18 | 424076 | Адаптер | 1 |
| 18A | 947519 | Уплотнительное кольцо | 1 |
| 19 | 425807 | Кронштейн | 1 |
| 20 | 426084 | Кронштейн | 1 |
| 21 | 500048 | Болт с шайбой | 4 |
| 22 | 438390 | Болт с внутренним шестигранником | 8 |
| 48 | 425471 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC150C-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
