Электрооборудование (3) <задний> <150C(W)> — HITACHI CC150C-2

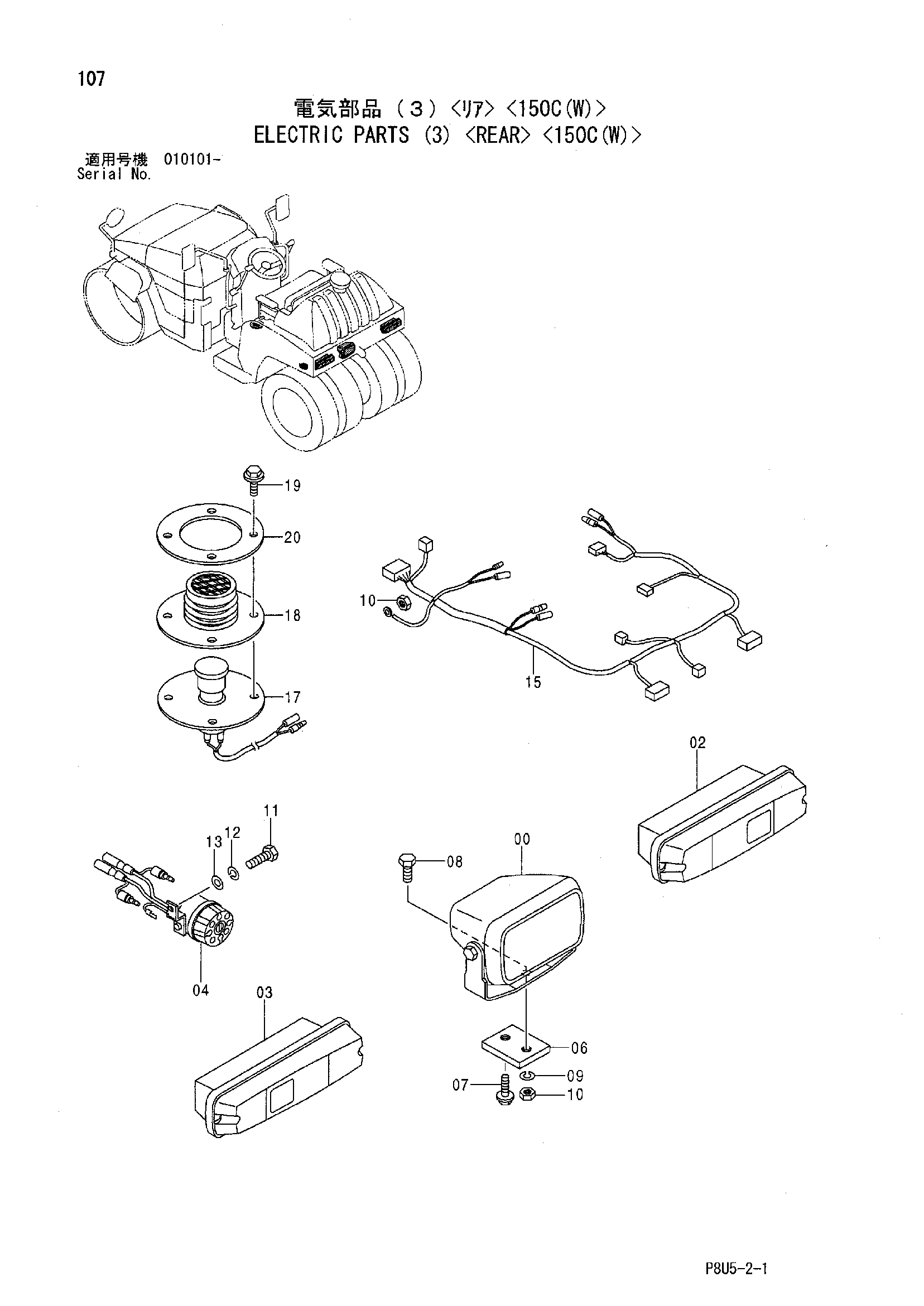

Заводская схема «Электрооборудование (3) <задний> <150C(W)>» для HITACHI CC150C-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425448 | Фонарь воркинг | 1 |
| 02 | 425450 | Фонарь задний | 1 |
| 03 | 425451 | Фонарь задний | 1 |
| 04 | 424159 | Сигнализация | 1 |
| 06 | 425613 | Пластина | 1 |
| 07 | 500029 | Болт с шайбой | 1 |
| 08 | 500028 | Болт | 1 |
| 09 | 947887 | Пружинная шайба | 1 |
| 10 | 570006 | Гайка | 2 |
| 11 | 947618 | Болт | 1 |
| 12 | 606020 | Пружинная шайба | 1 |
| 13 | 947323 | Плоская шайба | 1 |
| 15 | 425640 | Жгут проводов | 1 |
| 17 | 425520 | Выключатель | 1 |
| 18 | 425468 | Защитный чехол | 1 |
| 19 | 947623 | Болт с шайбой | 4 |
| 20 | 425506 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC150C-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
