Насосный агрегат <150> — HITACHI CC150C-2

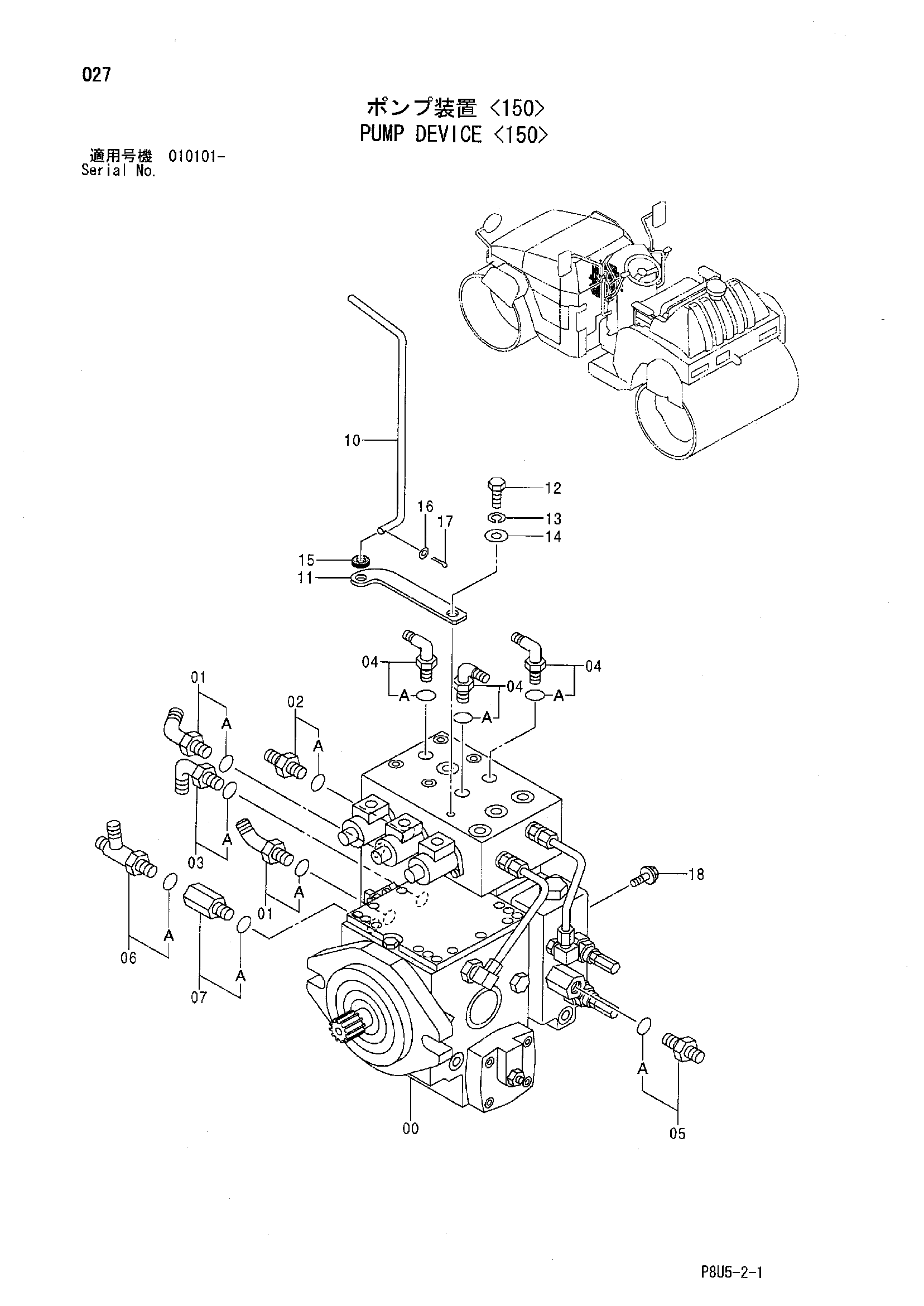

Заводская схема «Насосный агрегат <150>» для HITACHI CC150C-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425458 | Поршневой насос | 1 |
| 01 | 425544 | Угловой штуцер | 2 |
| 01A | 430623 | Уплотнительное кольцо | 1 |
| 02 | 425543 | Адаптер | 1 |
| 02A | 430623 | Уплотнительное кольцо | 1 |
| 03 | 425545 | Угловой штуцер | 1 |
| 03A | 430623 | Уплотнительное кольцо | 1 |
| 04 | 424047 | Угловой штуцер | 3 |
| 04A | 438402 | Уплотнительное кольцо | 1 |
| 05 | 424077 | Адаптер | 1 |
| 05A | 430623 | Уплотнительное кольцо | 1 |
| 06 | 424090 | Тройник | 1 |
| 06A | 430623 | Уплотнительное кольцо | 1 |
| 07 | 425518 | Переходник | 1 |
| 07A | 430623 | Уплотнительное кольцо | 1 |
| 10 | 426025 | Рычаг | 1 |
| 11 | 425897 | Пластина | 1 |
| 12 | 500048 | Болт | 1 |
| 13 | 947887 | Пружинная шайба | 1 |
| 14 | 947324 | Плоская шайба | 1 |
| 15 | 425828 | Резиновая втулка | 1 |
| 16 | 947322 | Плоская шайба | 1 |
| 17 | 425839 | Шплинт | 1 |
| 18 | 500048 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC150C-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
