Ликуид спрай насос <150C(W)> — HITACHI CC150

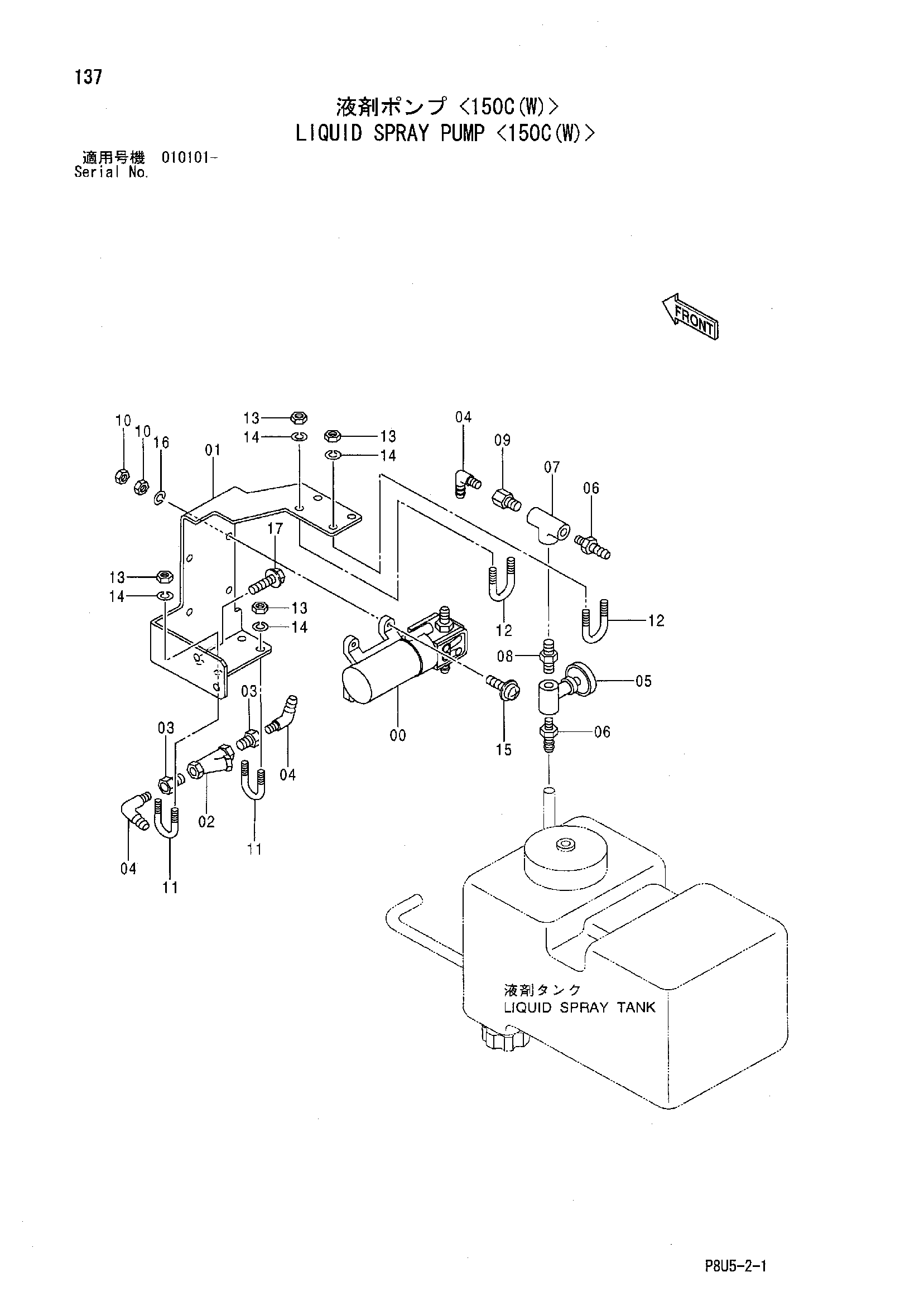

Заводская схема «Ликуид спрай насос <150C(W)>» для HITACHI CC150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 426011 | Насос диапхрагм | 1 |
| 01 | 426005 | Кронштейн | 1 |
| 02 | 438341 | Сетчатый фильтр | 1 |
| 03 | 435089 | Втулка | 2 |
| 04 | 424260 | Штуцер шланг | 3 |
| 05 | 438347 | Неедле клапан | 1 |
| 06 | 439684 | Штуцер шланг | 2 |
| 07 | 947709 | Тройник | 1 |
| 08 | 947998 | Адаптер | 1 |
| 09 | 424036 | Адаптер | 1 |
| 10 | 947852 | Гайка | 8 |
| 11 | 947595 | U-образный болт | 2 |
| 12 | 424435 | U-образный болт | 2 |
| 13 | 947853 | Гайка | 8 |
| 14 | 947886 | Пружинная шайба | 8 |
| 15 | 947821 | Винт | 4 |
| 16 | 947885 | Пружинная шайба | 4 |
| 17 | 500043 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
