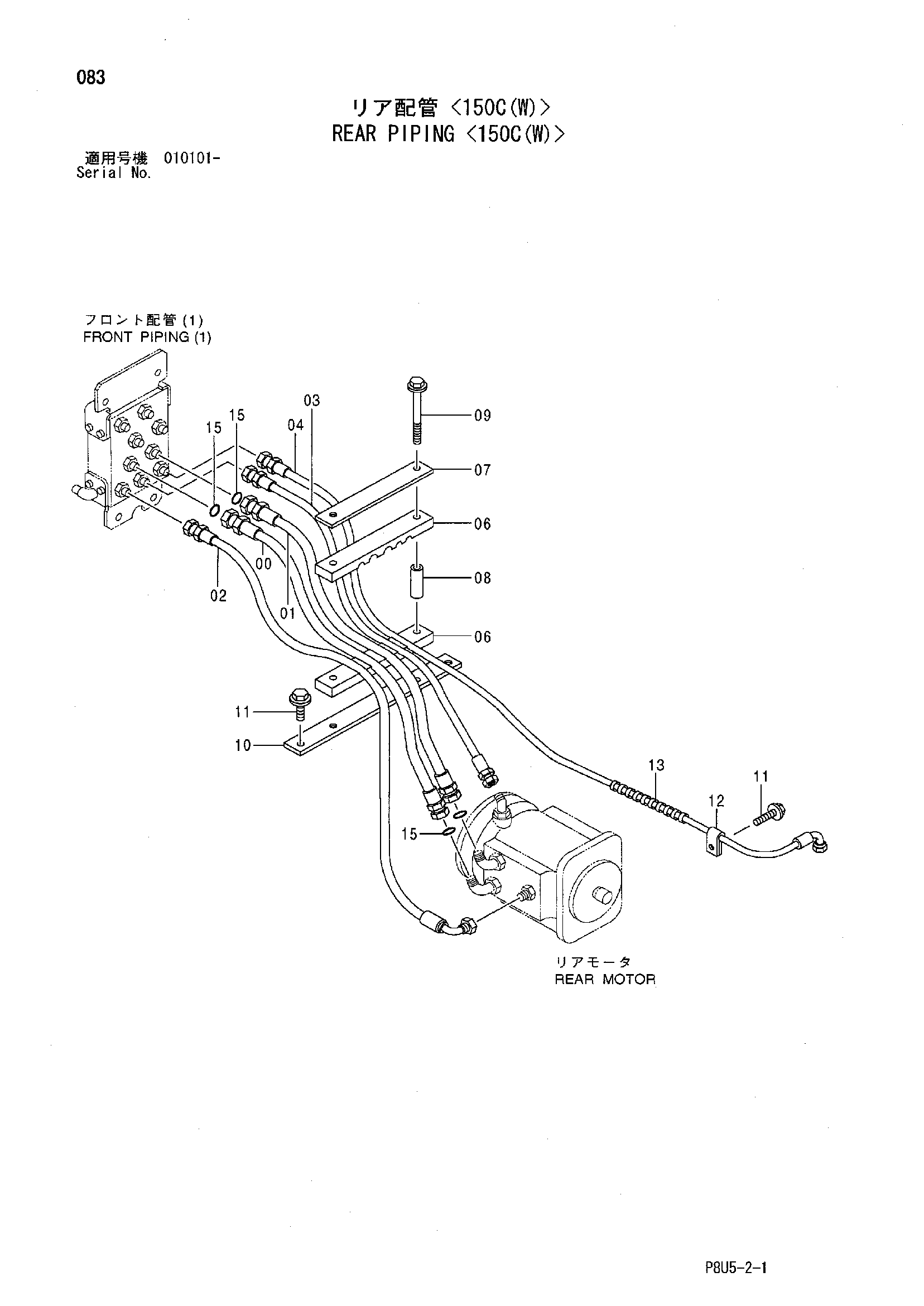

Задний трубопроводы <150C(W)> — HITACHI CC150

Заводская схема «Задний трубопроводы <150C(W)>» для HITACHI CC150. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	425648	Шланг	1
01	425649	Шланг	1
02	425665	Шланг	1
03	425666	Шланг	1
04	424097	Шланг	1
06	425647	Хомут	2
07	425156	Пластина	1
08	425155	Проставка	2
09	500192	Болт с шайбой	2
10	425806	Кронштейн	1
11	500048	Болт с шайбой	3
12	424947	Зажим	1
13	424651	Защитный кожух	1
15	425471	Уплотнительное кольцо	4

Для точного подбора сообщите каталожный номер, модель HITACHI CC150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
