Электрооборудование (1) <аккумулятор> — HITACHI CC150

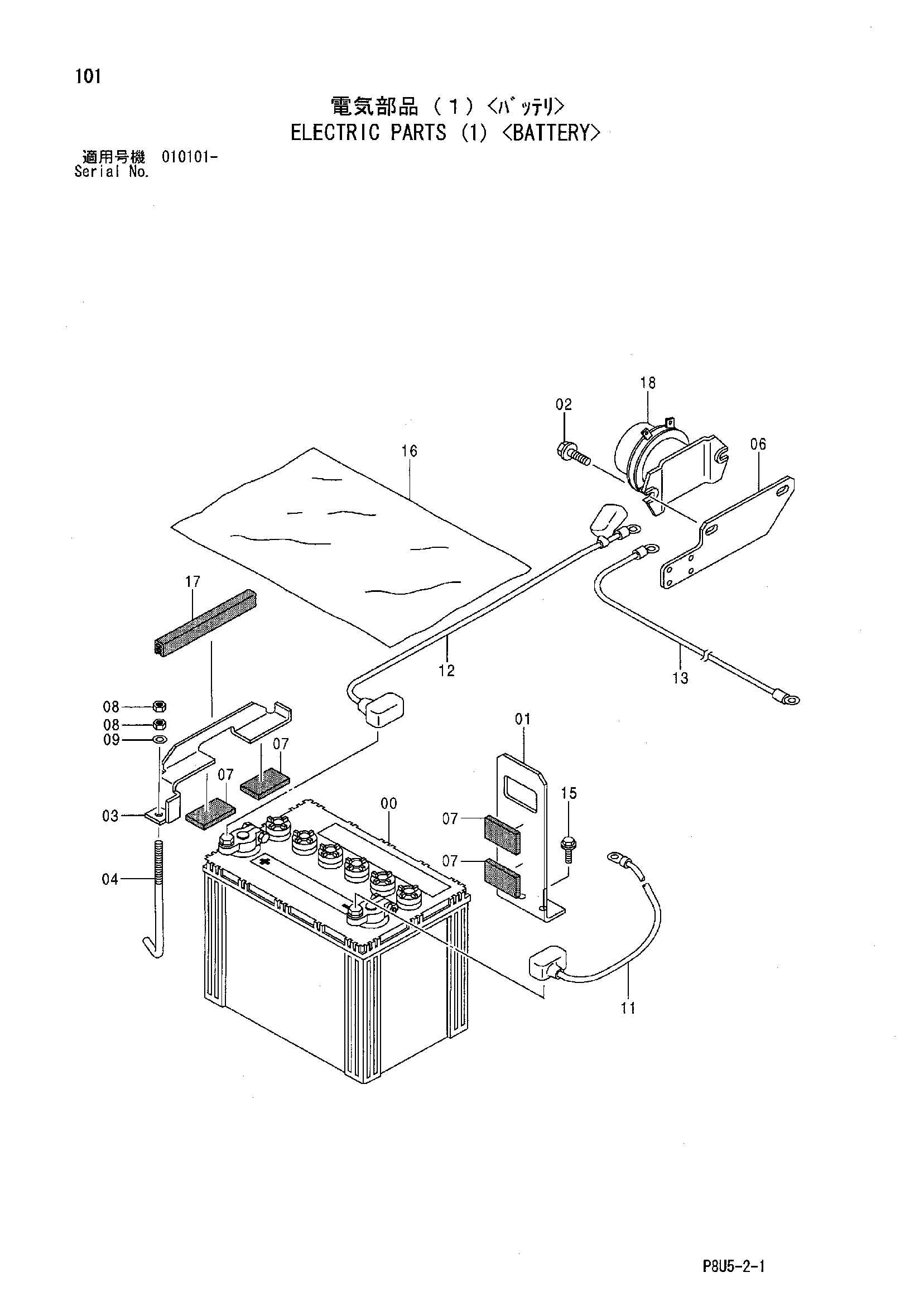

Заводская схема «Электрооборудование (1) <аккумулятор>» для HITACHI CC150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 424974 | Аккумулятор | 1 |
| 01 | 425678 | Кронштейн | 1 |
| 02 | 947623 | Болт с шайбой | 2 |
| 03 | 425679 | Кронштейн | 1 |
| 04 | 425599 | Болт | 1 |
| 06 | 425691 | Пластина | 1 |
| 07 | 425516 | Резиновая прокладка | 16 |
| 08 | 947853 | Гайка | 2 |
| 09 | 947322 | Плоская шайба | 1 |
| 11 | 425272 | Жгут проводов | 1 |
| 12 | 425642 | Жгут проводов | 1 |
| 13 | 425643 | Жгут проводов | 1 |
| 15 | 500028 | Болт с шайбой | 2 |
| 16 | 425519 | Крышка | 1 |
| 17 | 425635 | Амортизатор | 1 |
| 18 | 947155 | Реле аккумулятор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
