Задний трубопроводы <150> — HITACHI CC150

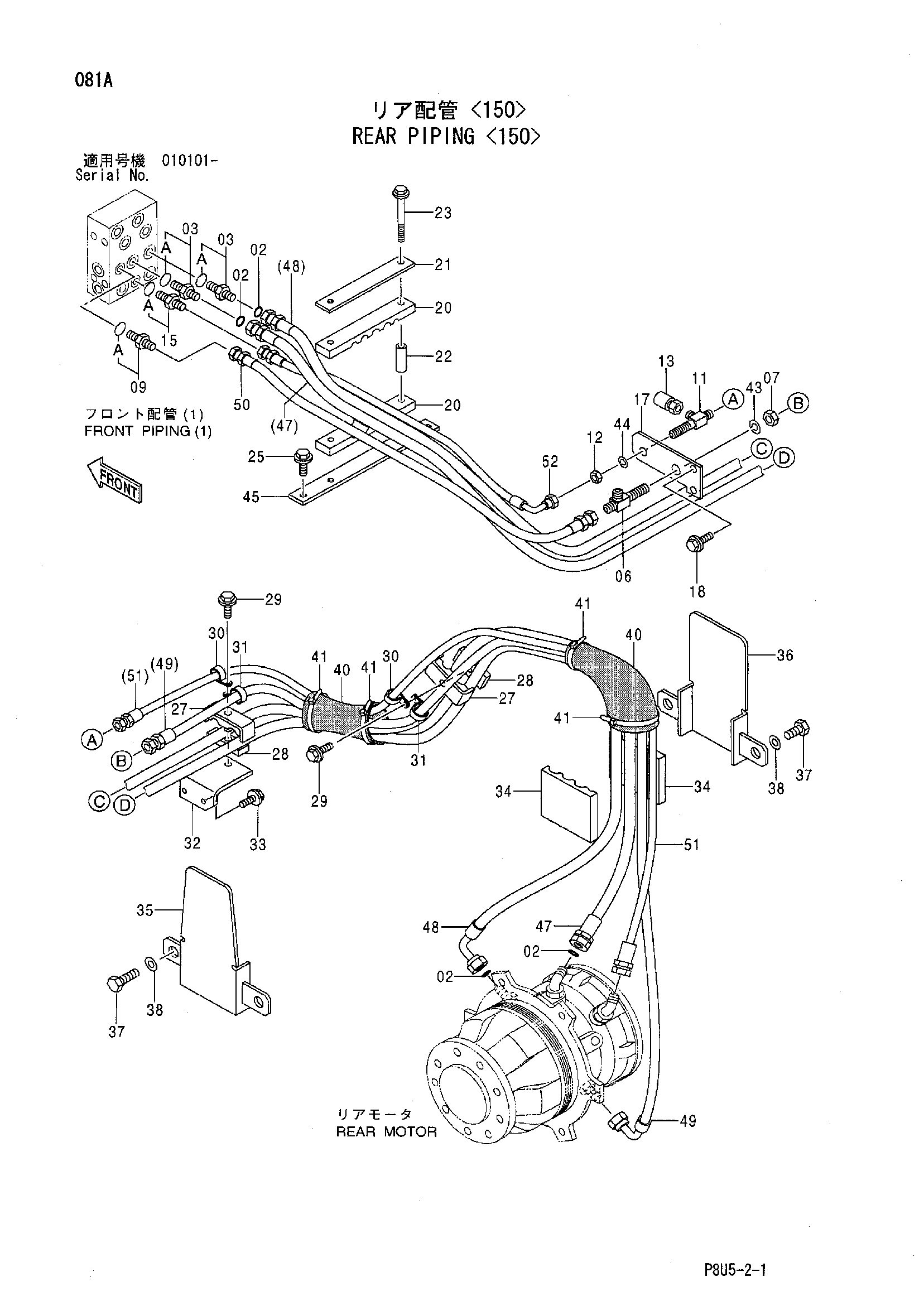

Заводская схема «Задний трубопроводы <150>» для HITACHI CC150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 425471 | Уплотнительное кольцо | 4 |
| 03 | 425543 | Адаптер | 2 |
| 03A | 430623 | Уплотнительное кольцо | 1 |
| 06 | 425994 | Тройник | 1 |
| 07 | 425993 | Гайка | 1 |
| 09 | 424076 | Адаптер | 1 |
| 09A | 947519 | Уплотнительное кольцо | 1 |
| 11 | 424294 | Тройник | 1 |
| 12 | 424084 | Гайка | 1 |
| 13 | 426039 | Соединительный штуцер | 1 |
| 15 | 424075 | Адаптер | 1 |
| 15A | 438402 | Уплотнительное кольцо | 1 |
| 17 | 426021 | Пластина | 1 |
| 18 | 500048 | Болт с шайбой | 2 |
| 20 | 426022 | Хомут | 2 |
| 21 | 425156 | Пластина | 1 |
| 22 | 425155 | Проставка | 2 |
| 23 | 500192 | Болт с шайбой | 2 |
| 25 | 500048 | Болт с шайбой | 2 |
| 27 | 425996 | Хомут трубки | 2 |
| 28 | 425995 | Резиновая прокладка | 2 |
| 29 | 500133 | Болт с шайбой | 2 |
| 30 | 424947 | Зажим | 2 |
| 31 | 424657 | Зажим | 2 |
| 32 | 426020 | Кронштейн | 1 |
| 33 | 500028 | Болт с шайбой | 2 |
| 34 | 426024 | Хомут | 2 |
| 35 | 426072 | Крышка (левый) | 1 |
| 36 | 426073 | Крышка (правый) | 1 |
| 37 | 500035 | Болт | 4 |
| 38 | 947325 | Плоская шайба | 4 |
| 40 | 425511 | Сиденье резиновый | 2 |
| 41 | 313102 | Ленточный зажим | 4 |
| 43 | 947889 | Пружинная шайба | 1 |
| 44 | 947888 | Пружинная шайба | 1 |
| 45 | 426086 | Кронштейн | 1 |
| 47 | 426027 | Шланг | 1 |
| 48 | 426044 | Шланг | 1 |
| 49 | 426031 | Шланг | 1 |
| 50 | 426030 | Шланг | 1 |
| 51 | 426029 | Шланг | 1 |
| 52 | 426028 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
