Опора двигателя — HITACHI CC150

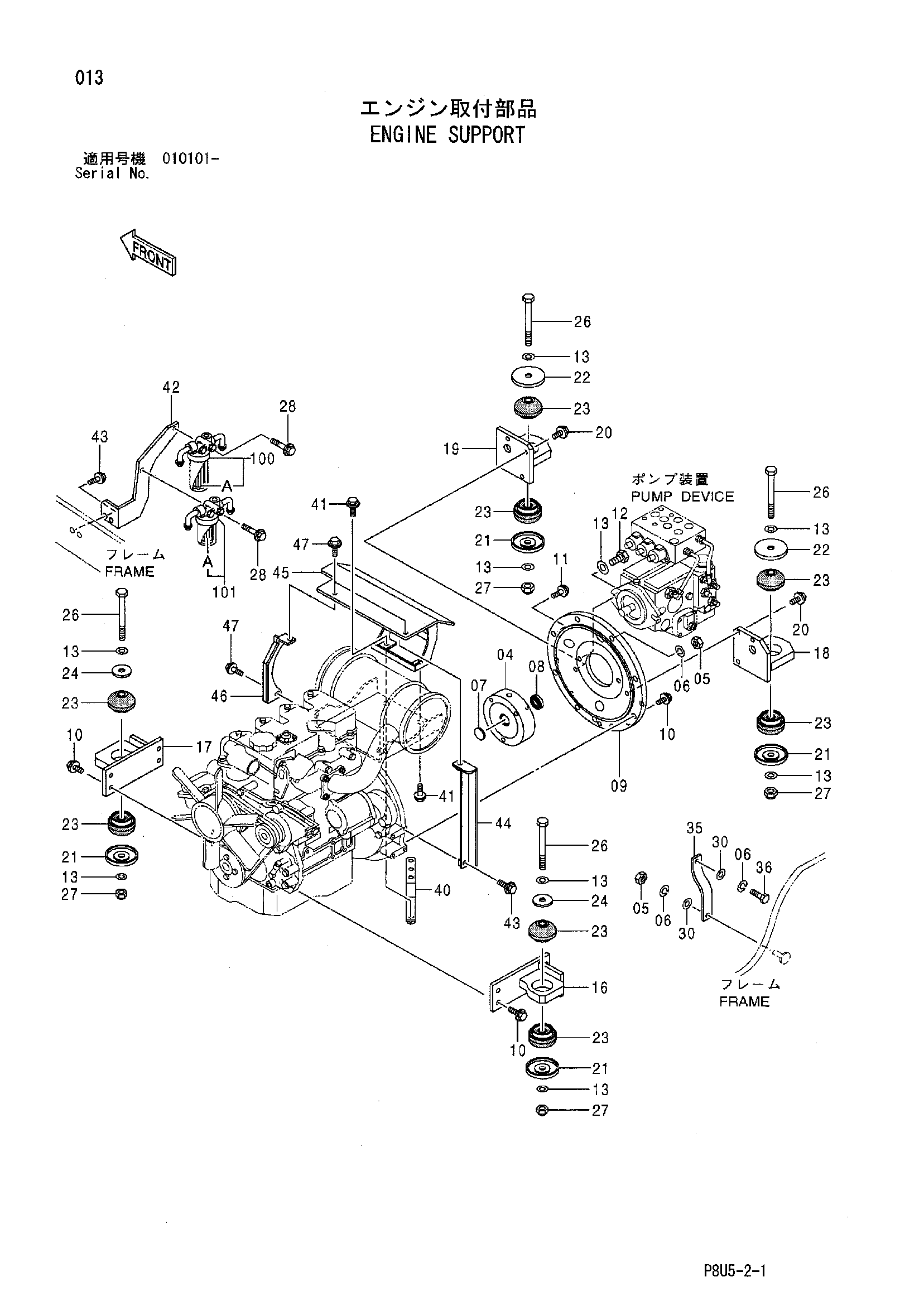

Заводская схема «Опора двигателя» для HITACHI CC150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 425523 | Муфта | 1 |
| 05 | 570006 | Гайка | 3 |
| 06 | 947887 | Пружинная шайба | 4 |
| 07 | 425546 | Пробка | 1 |
| 08 | 425483 | Масляное уплотнение | 1 |
| 09 | 425563 | Крышка насос | 1 |
| 10 | 500029 | Болт с шайбой | 13 |
| 11 | 500161 | Болт с шайбой | 1 |
| 12 | 500193 | Болт | 2 |
| 13 | 424195 | Шайба | 10 |
| 16 | 425776 | Кронштейн | 1 |
| 17 | 425774 | Кронштейн | 1 |
| 18 | 425777 | Кронштейн | 1 |
| 19 | 425778 | Кронштейн | 1 |
| 20 | 500028 | Болт с шайбой | 6 |
| 21 | 425535 | Ограничитель | 4 |
| 22 | 425489 | Ограничитель | 2 |
| 23 | 425508 | Резиновая прокладка | 8 |
| 24 | 436029 | Пластина | 2 |
| 26 | 500267 | Болт | 4 |
| 27 | 438210 | U-образная гайка | 4 |
| 28 | 439832 | Болт с шайбой | 2 |
| 30 | 947324 | Плоская шайба | 2 |
| 35 | 425496 | Масса корд | 1 |
| 36 | 500043 | Болт | 1 |
| 40 | 426085 | Кронштейн | 1 |
| 41 | 947623 | Болт с шайбой | 2 |
| 42 | 425795 | Кронштейн | 1 |
| 43 | 500028 | Болт с шайбой | 3 |
| 44 | 426076 | Кронштейн | 1 |
| 45 | 425796 | Крышка | 1 |
| 46 | 425816 | Кронштейн | 1 |
| 47 | 947621 | Болт с шайбой | 3 |
| 100 | 425517 | Фильтр | 1 |
| 100A | 425441 | Фильтрующий элемент | 1 |
| 101 | 425512 | Топливный фильтр | 1 |
| 101A | 425540 | Фильтрующий элемент | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
