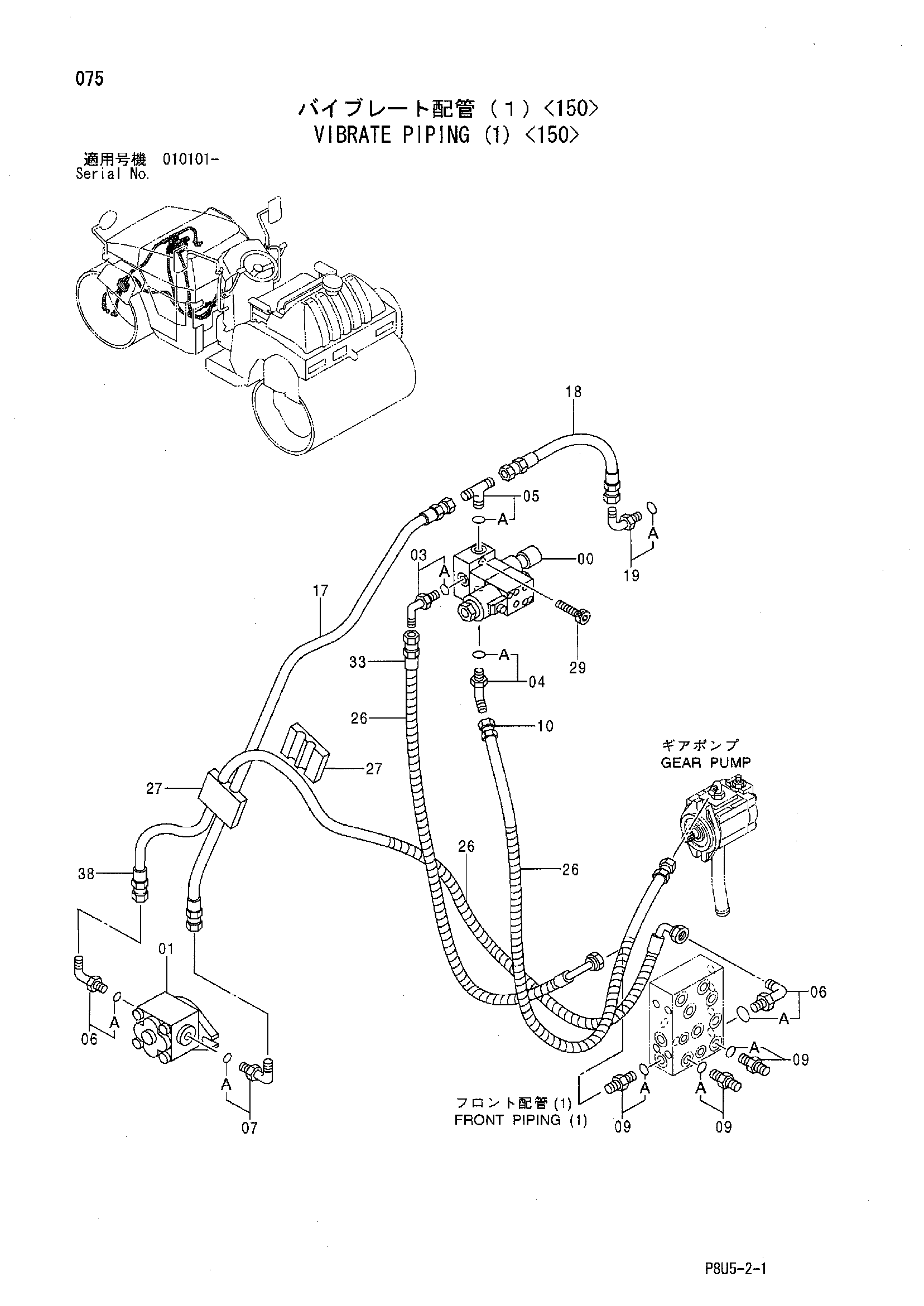

Вибрационные трубопроводы (1) <150> — HITACHI CC150
Заводская схема «Вибрационные трубопроводы (1) <150>» для HITACHI CC150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 426014 | Гидрораспределитель | 1 |
| 01 | 425437 | Шестерённый насос | 1 |
| 03 | 424091 | Угловой штуцер | 1 |
| 03A | 947519 | Уплотнительное кольцо | 1 |
| 04 | 425541 | Угловой штуцер | 1 |
| 04A | 947519 | Уплотнительное кольцо | 1 |
| 05 | 425478 | Тройник | 1 |
| 05A | 947519 | Уплотнительное кольцо | 1 |
| 06 | 424049 | Угловой штуцер | 2 |
| 06A | 430623 | Уплотнительное кольцо | 1 |
| 07 | 424050 | Угловой штуцер | 1 |
| 07A | 947520 | Уплотнительное кольцо | 1 |
| 09 | 424085 | Адаптер | 3 |
| 09A | 430623 | Уплотнительное кольцо | 1 |
| 10 | 425651 | Шланг | 1 |
| 17 | 424733 | Шланг | 1 |
| 18 | 425662 | Шланг | 1 |
| 19 | 425475 | Угловой штуцер | 1 |
| 19A | 430623 | Уплотнительное кольцо | 1 |
| 26 | 425524 | Защитный кожух | 6 |
| 27 | 425687 | Хомут | 2 |
| 29 | 425553 | Болт с внутренним шестигранником | 2 |
| 33 | 426033 | Шланг | 1 |
| 38 | 426046 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
