Рулевая тяга — HITACHI CC150

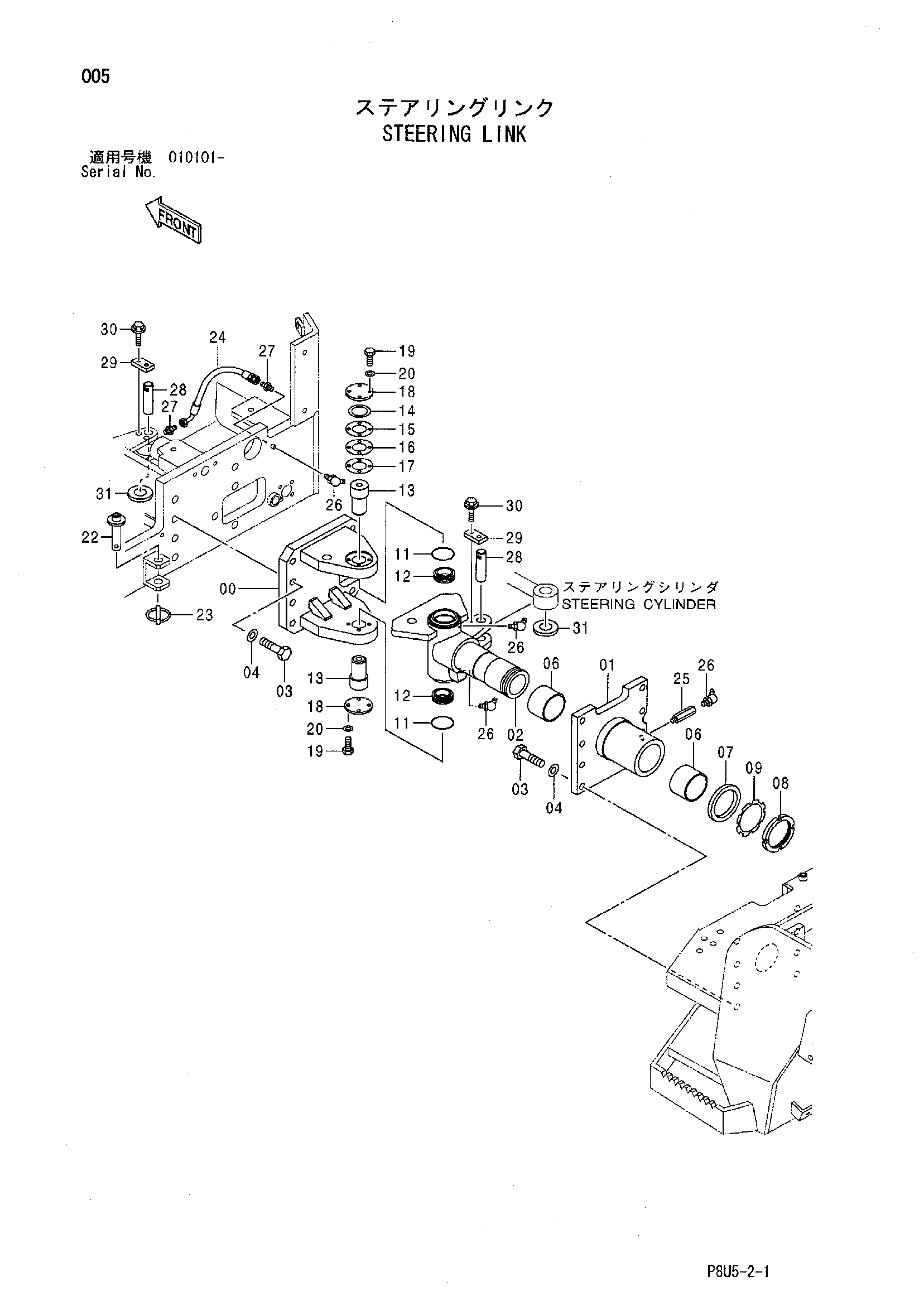

Заводская схема «Рулевая тяга» для HITACHI CC150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 426060 | Кронштейн | 1 |
| 01 | 425752 | Кронштейн | 1 |
| 02 | 426061 | Кронштейн | 1 |
| 03 | 947698 | Болт | 16 |
| 04 | 424196 | Шайба | 16 |
| 06 | 439128 | Втулка | 2 |
| 07 | 433673 | Шайба | 1 |
| 08 | 439129 | Гайка подшипник. | 1 |
| 09 | 439130 | Шайба подшипник. | 1 |
| 11 | 925294 | Уплотнительное кольцо | 2 |
| 12 | 439127 | Подшипник | 2 |
| 13 | 434422 | Палец | 2 |
| 14 | 425627 | Уплотнение | 1 |
| 15 | 425628 | Регулировочная шайба 0.1 | 3 |
| 16 | 425629 | Регулировочная шайба 0.3 | 2 |
| 17 | 425630 | Регулировочная шайба 0.8 | 2 |
| 18 | 425631 | Крышка | 2 |
| 19 | 500280 | Болт | 8 |
| 20 | 425551 | Шайба | 8 |
| 22 | 425805 | Палец | 1 |
| 23 | 425469 | Палец кольцо | 1 |
| 24 | 425495 | Шланг | 1 |
| 25 | 424972 | Переходник | 1 |
| 26 | 310040 | Пресс-маслёнка | 4 |
| 27 | 424128 | Адаптер | 2 |
| 28 | 425637 | Палец | 2 |
| 29 | 425638 | Пластина лоок | 2 |
| 30 | 500028 | Болт с шайбой | 4 |
| 31 | 424030 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
